| System |
BSP |
| Nut |
10 |
| Raster |
45 |

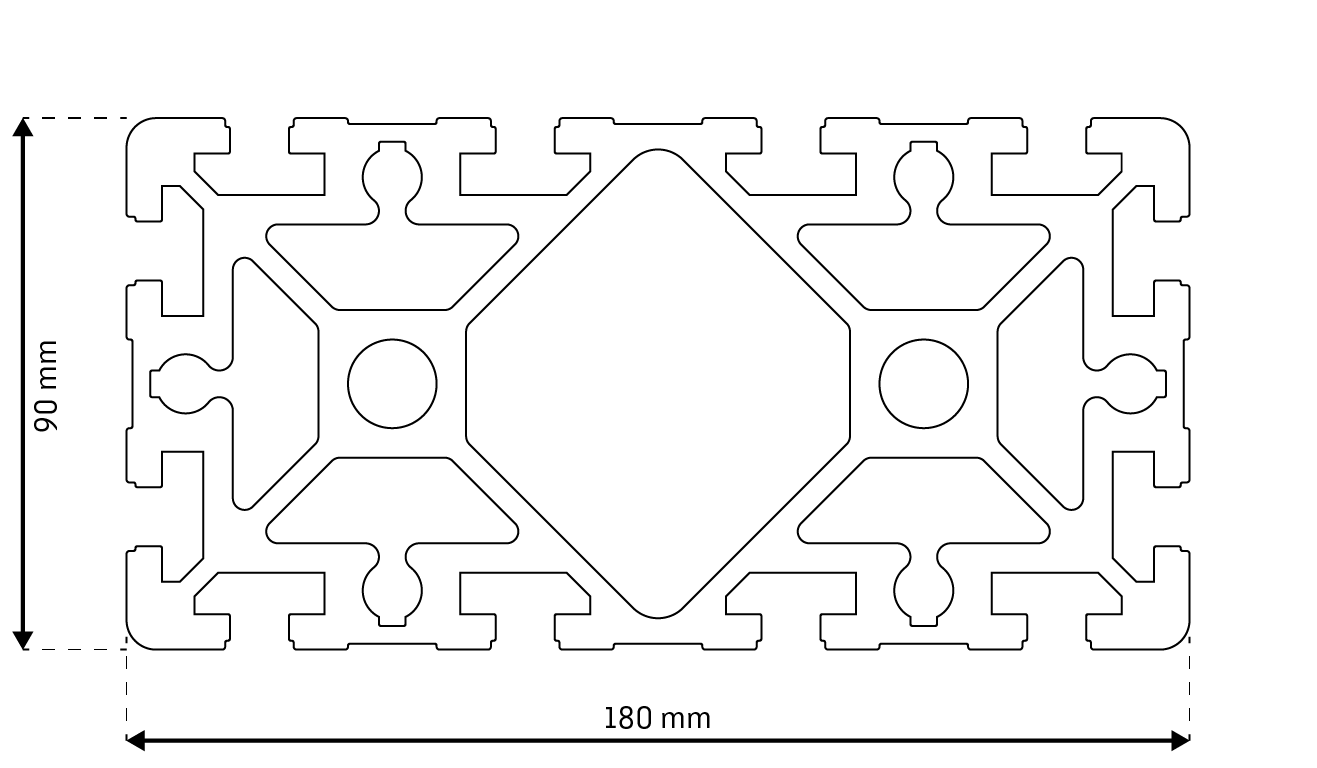

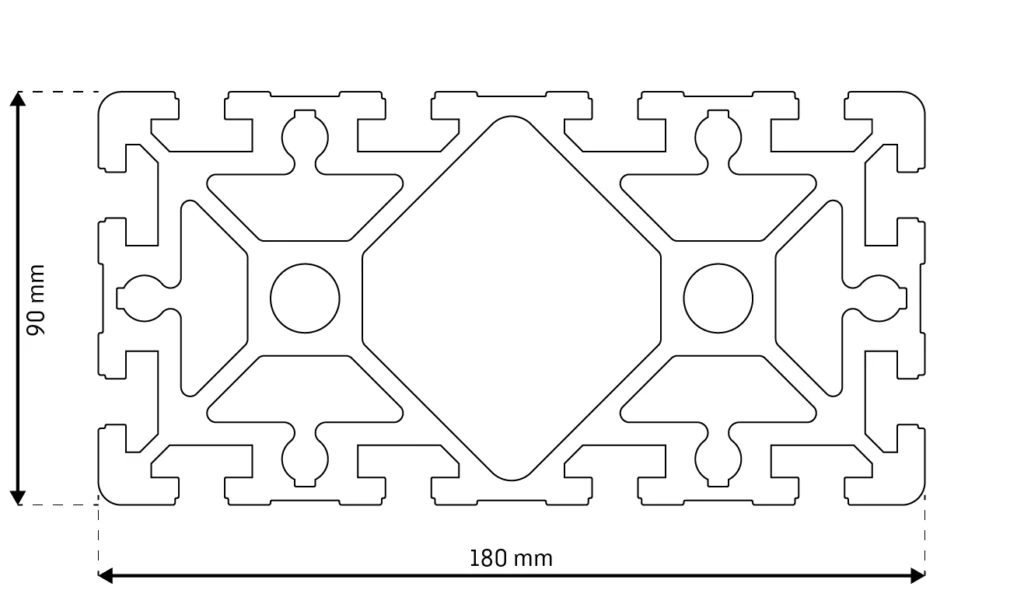

| Abmessung |
180×90 mm
|
| Ausführung |
schwer |
| Vorspannung |
0,2 mm +0,1/-0,15 |
| Nutmaß |
10,0 + 0,4 mm |
| Kernbohrung |
|
| Nutzlänge |
6000/6030 -0+10 mm |
| Eloxal |
E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz |
| Kontaktierung |
Standard oder entfernt |
| ESD (pressblank, ohne Eloxal) |
optional |
| Toleranzen |
EN 12020-2
|
| REACH |
JA |
ROHS / ROHS 2
|
JA |
Dodd Frank
|
JA |
Mechanische Eigenschaften
|
| Bezeichnung |
EN 573-3 |
EN-AW 6063 |
| Zustand |
EN 515 |
T66 |
| Rp0,2 |
[N/mm2] |
>= 200 |
| Rm |
[N/mm2] |
>= 245
|
| A |
[%] |
>= 8 |
A 50
|
[%] |
>= 6 |
| Härte |
[HB] |
>= 80
|
| Fläche |
|
[mm2] |
6357,70 |
Umfang Außenkontur
|
|
mm |
1099,50 |
| Schwerpunkt |
X |
[mm] |
90,00 |
|
Y |
[mm] |
45,00 |
| Flächenträgheitsmoment |
|
|
|
| 2. Grad horizontal |
IX |
[mm4] |
5442448,00
|
| 2. Grad vertikal |
IY |
[mm4] |
21381507,00
|
| Widerstandsmoment |
WX max |
[mm3] |
120943,00 |
|
WX min |
[mm3] |
120943,00 |
|
WY max |
[mm3] |
237572,00 |
| |
WY min |
[mm3] |
237572,00 |
| Nominal – Gewicht (ca. +-) |
KG |
[kg/m] |
17,23 |
