Artikelnaam

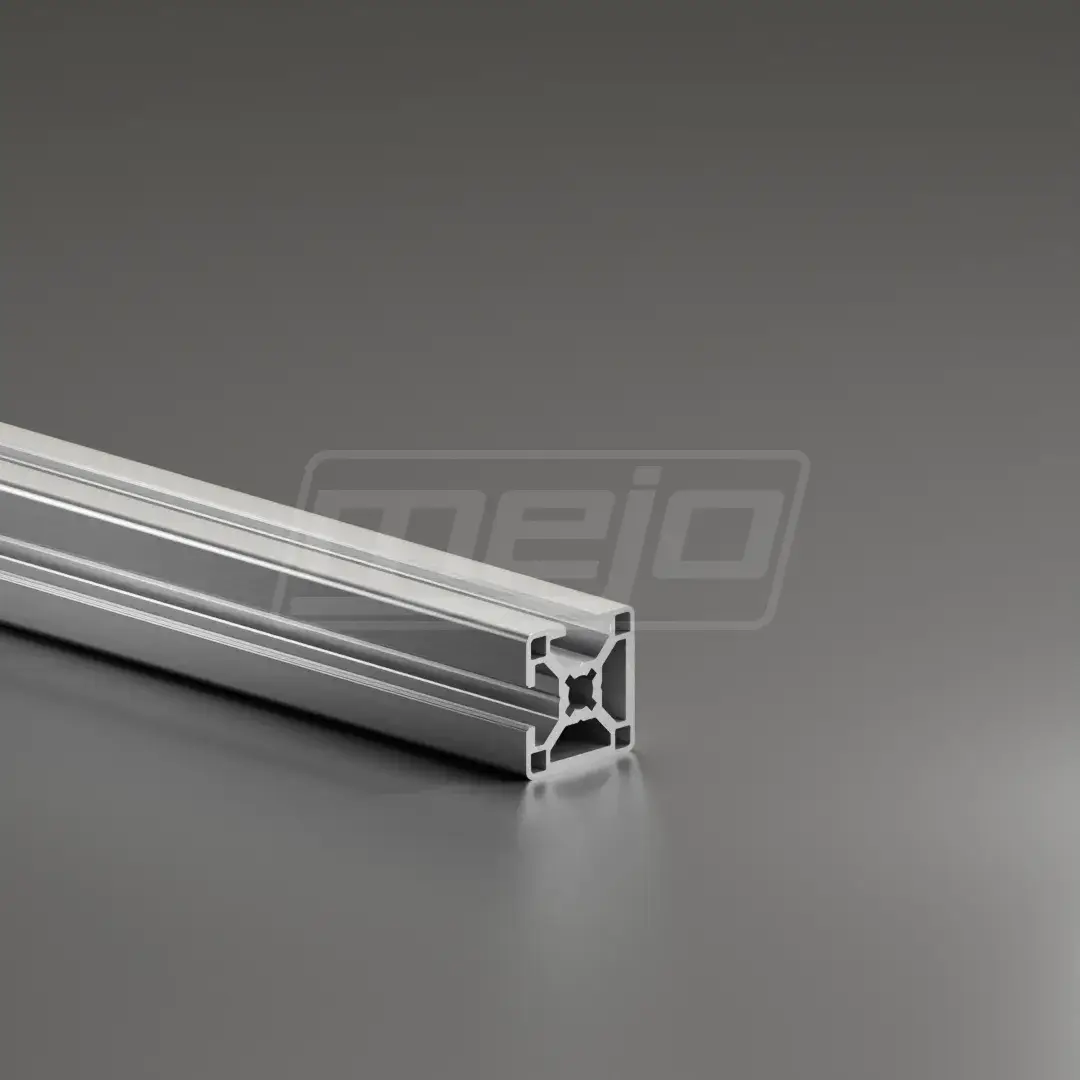

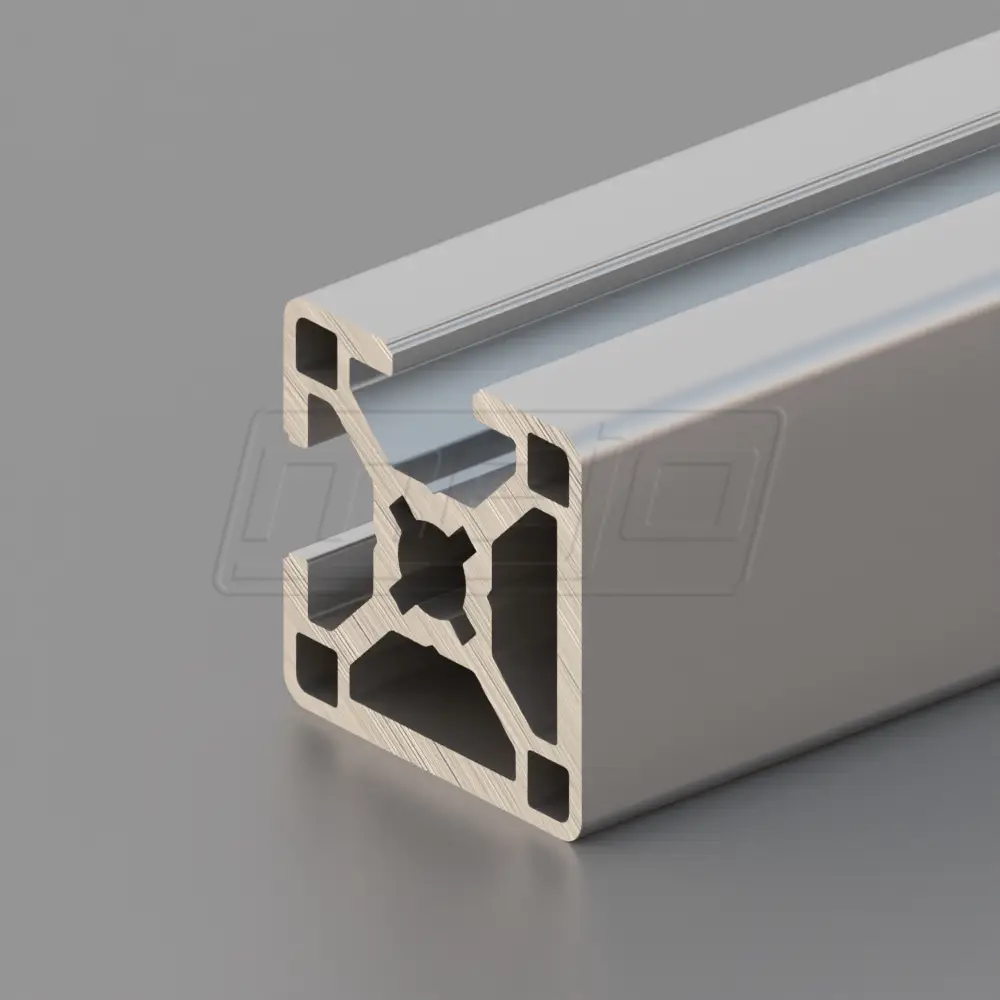

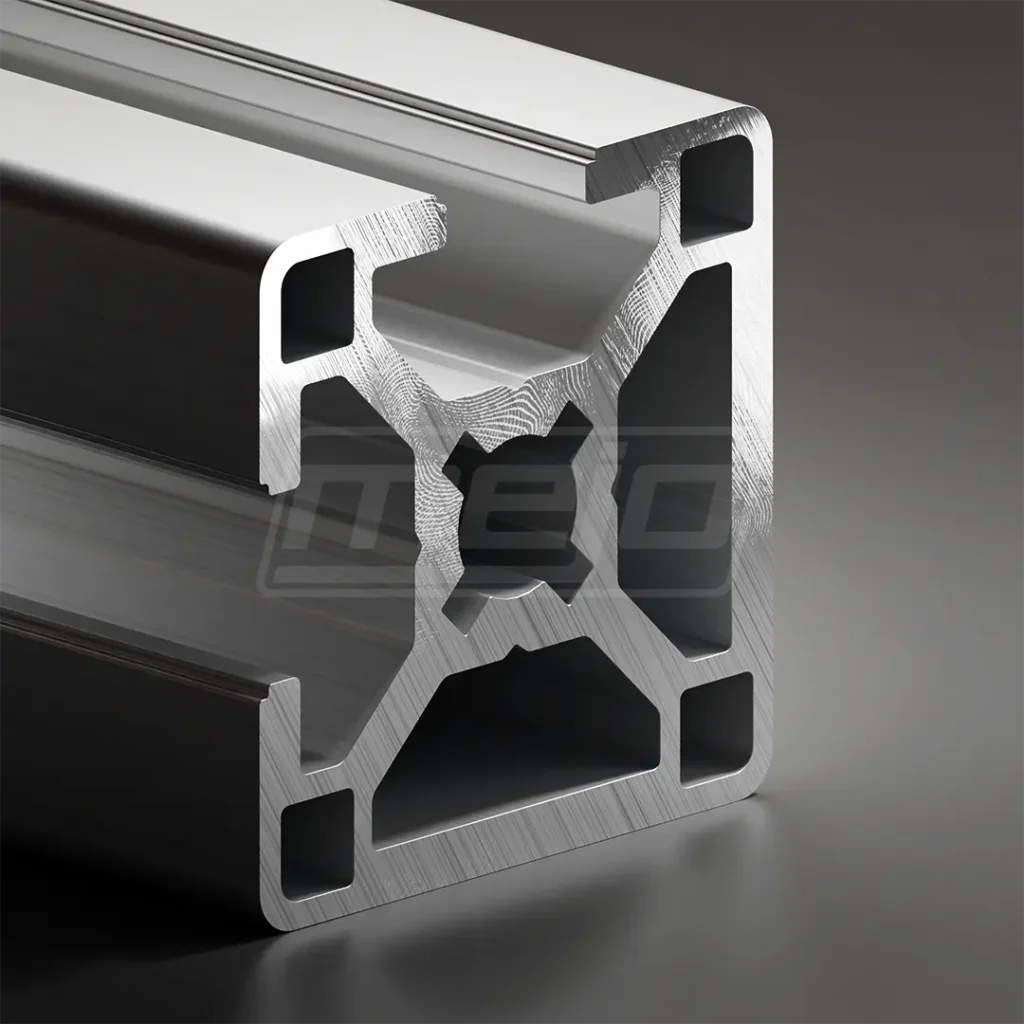

BSP8-L33*/**

Korte beschrijving

BSP8-L33

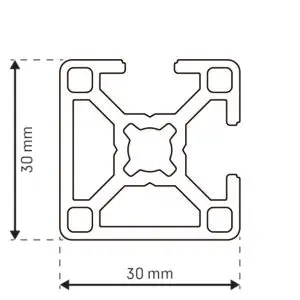

30×30 mm 2N-90°
EN-AW 6063 T66
BSB Systeem

Artikelnummer BSP8-L33*/** Categorie NNK® BSB-Profielen

Op voorraad

Jouw configuratie

Projectnaam

Afmetingen

Aantal *

Lengtes van elk 6 m of aantal sneden

Lengte *

Uw gewenste profiellengte in mm

Mechanische bewerking

Meer informatie

(max. 1250 tekens)

Toevoegen aan aanvraag

Extra informatie

Productgroep	NNK® machinebouwprofielen
NNK® machinebouwprofielen	NNK® BSB-PROFIELEN
NNK® serie	BSP8 Raster 30 6,8, BSP8 Raster 30 7,3
NNK® versie	licht
NNK® groef	Groef 8
Compabiliteit	Bosch
NNK® Raster	30

Beschrijving
Extra informatie

Beschrijving

Aanduiding

Systeem	BSB
Groef	8
Raster	30

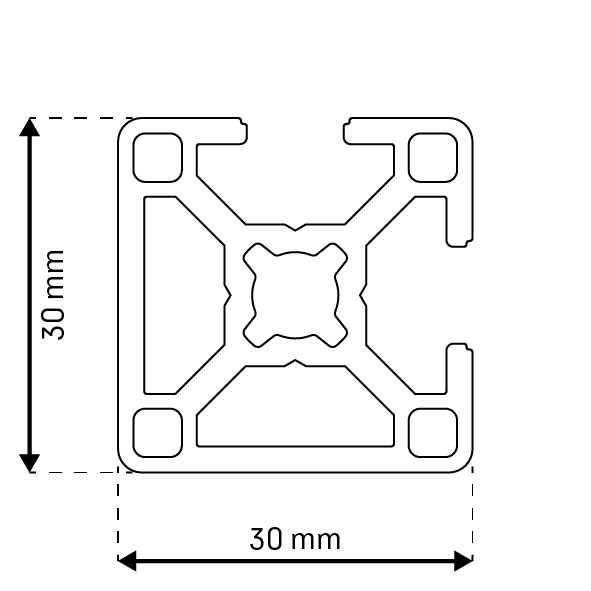

Dimensie	30×30 mm
Uitvoering	licht
Voorspanning	0,2 mm +0,1/-0,15
Nutmaß	8,0 + 0,3 mm
Kernboren	* 6,8 – 0,2 mm ** 7,3 + 0,2 / – 0,1 mm
Bruikbare lengte	6000/6030 -0+10 mm

Oppervlak

Geanodiseerd	E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz
Contactpunten	Standaard of verwijderd
ESD (blank, zonder anodisering)	Optioneel

Normalisatie

Toleranties	EN 12020-2
REACH	JA
ROHS / ROHS 2	JA
Dodd Frank	JA

Mechanische eigenschappen

Aanduiding	EN 573-3	EN-AW 6063
Voorwaarde	EN 515	T66
Rp0,2	[N/mm²]	>= 200
Rm	[N/mm²]	>= 245
A	[%]	>= 8
A 50	[%]	>= 6
Hardheid	[HB]	>= 80

Gebiedsberekening

Fläche		[mm²]	362,50
Umfang Außenkontur		mm	175,00
Zwaartepunt	X	[mm]	15,72
	Y	[mm]	14,28
Traagheidsmoment
2e graad horizontaal	IX	[mm⁴]	31163,20
2e graad verticaal	IY	[mm⁴]	32734,90
Weerstandsmoment	WX max	[mm³]	2185,20
	WX min	[mm³]	1979,90
	WY max	[mm³]	2082,60
	WY min	[mm³]	2292,10
Nominaal gewicht (ca. +/–)	KG	[kg/m]	0,982
