| Systeem |
BSB |
| Groef |
8 |
| Raster |
30 |

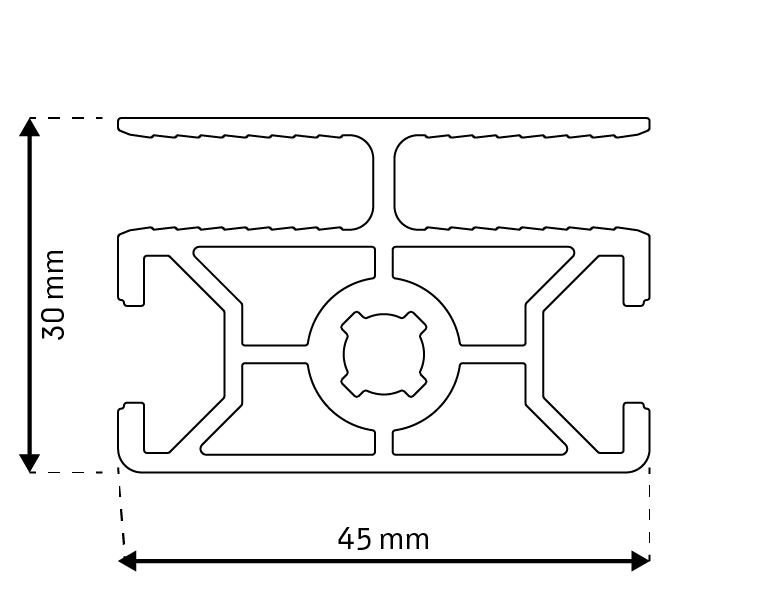

| Dimensie |
30×45 mm |
| Uitvoering |
licht |
| Voorspanning |
0,2 mm +0,1/-0,15 |
| Nutmaß |
8,0 + 0,3 mm |
| Kernboren |
6,8 – 0,2 mm |
| Bruikbare lengte |
6000/6030 -0+10 mm |
| Geanodiseerd |
E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz |
| Contactpunten |
Standaard of verwijderd |
| ESD (blank, zonder anodisering) |
Optioneel |
| Toleranties |
EN 12020-2 |
| REACH |
JA |
| ROHS / ROHS 2 |
JA |
| Dodd Frank |
JA |
| Mechanische eigenschappen |
| Aanduiding |
EN 573-3 |
EN-AW 6063 |
| Voorwaarde |
EN 515 |
T66 |
| Rp0,2 |
[N/mm2] |
>= 200 |
| Rm |
[N/mm2] |
>= 245 |
| A |
[%] |
>= 8 |
| A 50 |
[%] |
>= 6 |
| Hardheid |
[HB] |
>= 80 |
| Fläche |
|
[mm2] |
442,80 |
| Umfang Außenkontur |
|
mm |
290,50 |
| Zwaartepunt |
X |
[mm] |
16,13 |
|
Y |
[mm] |
22,50 |
| Traagheidsmoment |
|
|
|
| 2e graad horizontaal |
IX |
[mm4] |
69448,80 |
| 2e graad verticaal |
IY |
[mm4] |
40543,00 |
| Weerstandsmoment |
WX max |
[mm3] |
3086,60 |
|
WX min |
[mm3] |
3086,60 |
|
WY max |
[mm3] |
2512,80 |
|
WY min |
[mm3] |
2512,80 |
| Nominaal gewicht (ca. +/–) |
KG |
[kg/m] |
1,20 |
