| Systeem |
BSB |
| Groef |
8 und Nut 6
|
| Raster |
30 |

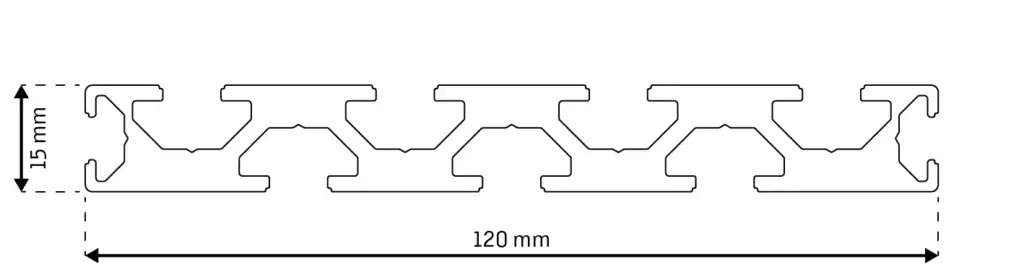

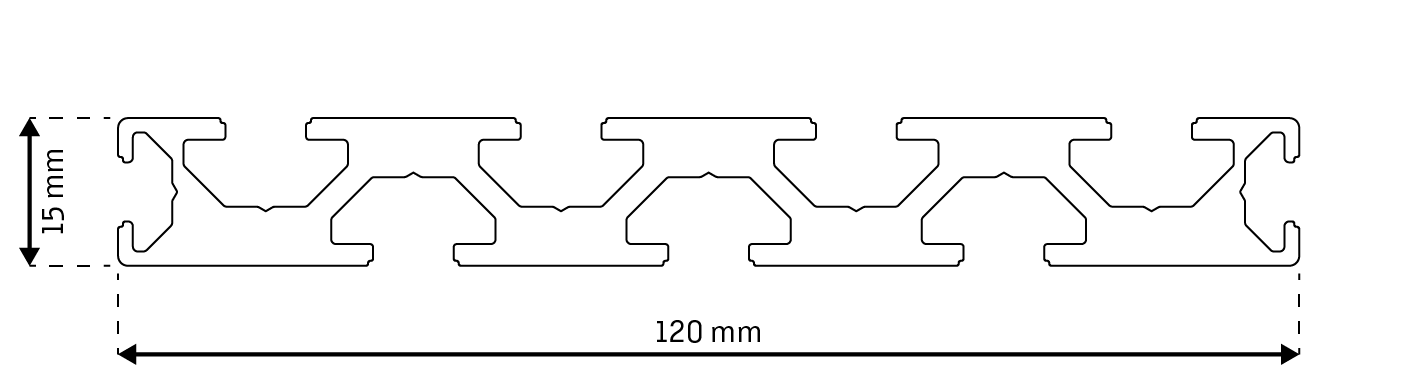

| Dimensie |
120×15 mm |
| Uitvoering |
licht |
| Voorspanning |
0,2 mm +0,1/-0,15 |
| Nutmaß |
8,0 +0,3 mm |
| Kernboren |
|
| Bruikbare lengte |
6000/6030 -0+10 mm |
| Geanodiseerd |
E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz |
| Contactpunten |
Standaard of verwijderd |
| ESD (blank, zonder anodisering) |
Optioneel |
| Toleranties |
EN 12020-2
|
| REACH |
JA |
ROHS / ROHS 2
|
JA |
Dodd Frank
|
JA |
Mechanische eigenschappen
|
| Aanduiding |
EN 573-3 |
EN-AW 6063 |
| Voorwaarde |
EN 515 |
T66 |
| Rp0,2 |
[N/mm2] |
>= 200 |
| Rm |
[N/mm2] |
>= 245
|
| A |
[%] |
>= 8 |
A 50
|
[%] |
>= 6 |
| Hardheid |
[HB] |
>= 80
|
| Fläche |
|
[mm2] |
893,50 |
Umfang Außenkontur
|
|
mm |
509,10 |
| Zwaartepunt |
X |
[mm] |
7,87 |
|
Y |
[mm] |
60,00 |
| Traagheidsmoment |
|
|
|
| 2e graad horizontaal |
IX |
[mm4] |
1087857,00
|
| 2e graad verticaal |
IY |
[mm4] |
21520,00
|
| Weerstandsmoment |
WX max |
[mm3] |
18131,00 |
|
WX min |
[mm3] |
18131,00 |
|
WY max |
[mm3] |
2732,40 |
| |
WY min |
[mm3] |
3020,70 |
| Nominaal gewicht (ca. +/–) |
KG |
[kg/m] |
2,421 |
