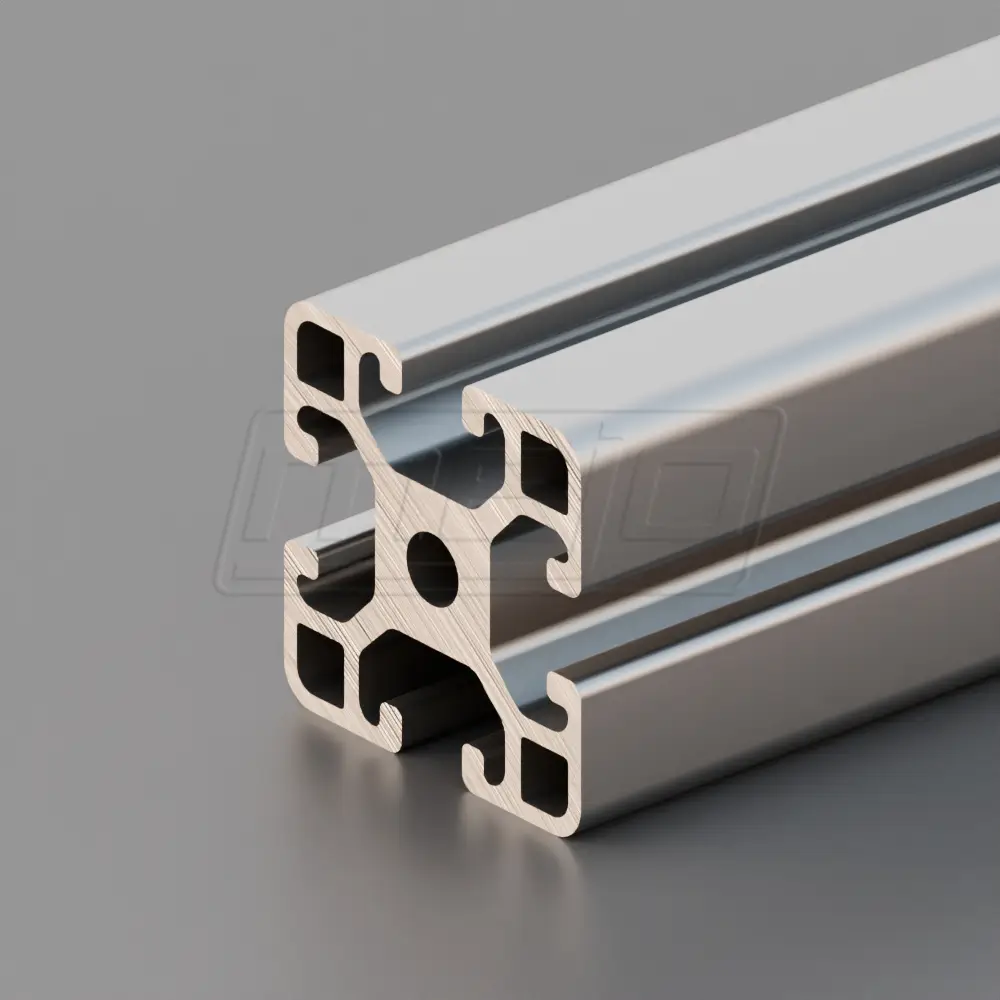

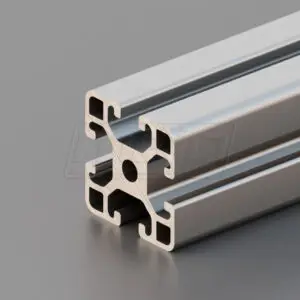

Maschinenbauprofil 40×40, Nut 8, leicht

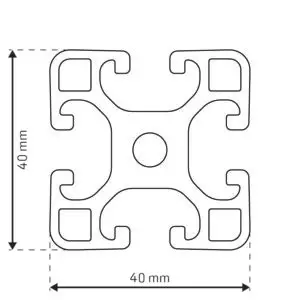

40×40 mm
EN-AW 6063 T66
ISB Systeem
Kompatibel zu item 0.0.026.33
Op voorraad
Passendes Zubehör
Maschinenbauprofil 40×40 im 40er Raster (Nut 8) für modulare Konstruktionen. Das Profil eignet sich besonders für Rahmen, Maschinengestelle, Vorrichtungsbau, Schutzrahmen und leichte Anlagenaufbauten, bei denen ein gutes Verhältnis aus Stabilität und Gewicht gefragt ist.
Auch bekannt als Systemprofil / Aluminiumprofil Nut 8 / T-Nut-Profil (teilweise auch „I-Typ“ im Systemprofil-Umfeld). Kompatibel zu item 0.0.026.33 und damit ideal für Erweiterungen oder den Umbau bestehender Konstruktionen.
| Aanduiding |
| Systeem | ISB |
| Groef | 8 |
| Raster | 40 |
| Dimensie | 40×40 mm |
| Uitvoering | licht |
| Voorspanning | 0,2 mm +0,1/-0,15 |
| Nutmaß | 8,0 + 0,4 mm |
| Kernboren | 6,8 – 0,2 mm |
| Bruikbare lengte | 6000/6030 -0+10 mm |
| Oppervlak |
| Geanodiseerd | E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz |
| Contactpunten | Standaard of verwijderd |
| ESD (blank, zonder anodisering) | Optioneel |
| Normalisatie |
| Toleranties | EN 12020-2 |
| REACH | JA |
| ROHS / ROHS 2 | JA |
| Dodd Frank | JA |
| Mechanische eigenschappen |
| Aanduiding | EN 573-3 | EN-AW 6063 |
| Voorwaarde | EN 515 | T66 |
| Rp0,2 | [N/mm2] | >= 200 |
| Rm | [N/mm2] | >= 245 |
| A | [%] | >= 8 |
| A 50 | [%] | >= 6 |
| Hardheid | [HB] | >= 80 |
| Gebiedsberekening |
| Fläche | [mm2] | 648,90 | |
| Umfang Außenkontur | mm | 344,40 | |
| Zwaartepunt | X | [mm] | 19,99 |
| Y | [mm] | 19,99 | |
| Traagheidsmoment | |||
| 2e graad horizontaal | IX | [mm4] | 90645,00 |
| 2e graad verticaal | IY | [mm4] | 90645,00 |
| Weerstandsmoment | WX max | [mm3] | 4532,20 |
| WX min | [mm3] | 4532,20 | |
| WY max | [mm3] | 4532,20 | |
| WY min | [mm3] | 4532,20 | |
| Nominaal gewicht (ca. +/–) | KG | [kg/m] | 1,759 |
No Name Konstruktion® – Eine Marke der mejo Metall Josten GmbH & Co. KG
Extra informatie
| NNK® machinebouwprofielen | |
|---|---|
| NNK® serie | |
| Productgroep | |
| NNK® versie | |
| NNK® groef | |
| NNK® Raster | |
| Compabiliteit | |
| Farbe | Schwarz eloxiert (E6Ev6 10-15 µm), Silber eloxiert (E6Ev1 10-15 µm) |
