| Systeem | ISB |
| Groef | 8 |
| Raster | 40 |

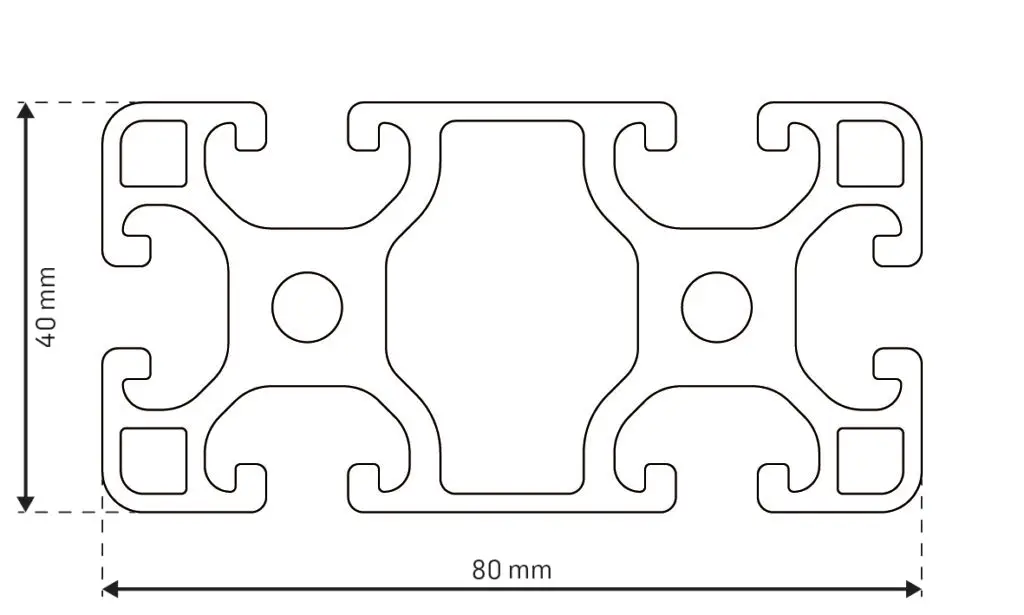

| Dimensie | 80×40 mm |
| Uitvoering | licht |
| Voorspanning | 0,2 mm +0,1/-0,15 |
| Nutmaß | 8,0 + 0,4 mm |
| Kernboren | 6,8 – 0,2 mm |
| Bruikbare lengte | 6000/6030 -0+10 mm |
| Geanodiseerd | E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz |
| Contactpunten | Standaard of verwijderd |
| ESD (blank, zonder anodisering) | Optioneel |
| Toleranties | EN 12020-2 |
| REACH | JA |
| ROHS / ROHS 2 | JA |
| Dodd Frank | JA |
| Mechanische eigenschappen |
| Aanduiding | EN 573-3 | EN-AW 6063 |
| Voorwaarde | EN 515 | T66 |
| Rp0,2 | [N/mm2] | >= 200 |
| Rm | [N/mm2] | >= 245 |
| A | [%] | >= 8 |
| A 50 | [%] | >= 6 |
| Hardheid | [HB] | >= 80 |
| Fläche | | [mm2] | 1156,10 |
| Umfang Außenkontur | | mm | 520,00 |
| Zwaartepunt | X | [mm] | 39,99 |
| Y | [mm] | 20,00 |
| Traagheidsmoment | | | |
| 2e graad horizontaal | IX | [mm4] | 171398,00 |
| 2e graad verticaal | IY | [mm4] | 700383,00 |
| Weerstandsmoment | WX max | [mm3] | 8569,50 |
| WX min | [mm3] | 8569,50 |
| WY max | [mm3] | 17509,90 |
| WY min | [mm3] | 17509,60 |
| Nominaal gewicht (ca. +/–) | KG | [kg/m] | 3,133 |
