Beschrijving
| Aanduiding |
| Systeem | ISB |
| Groef | 8 |
| Raster | 40 |

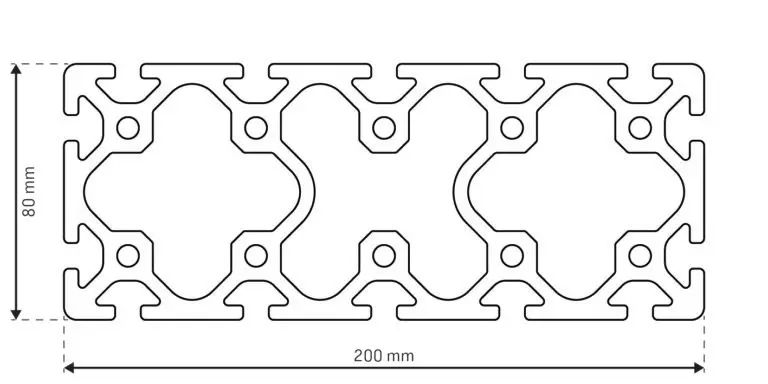

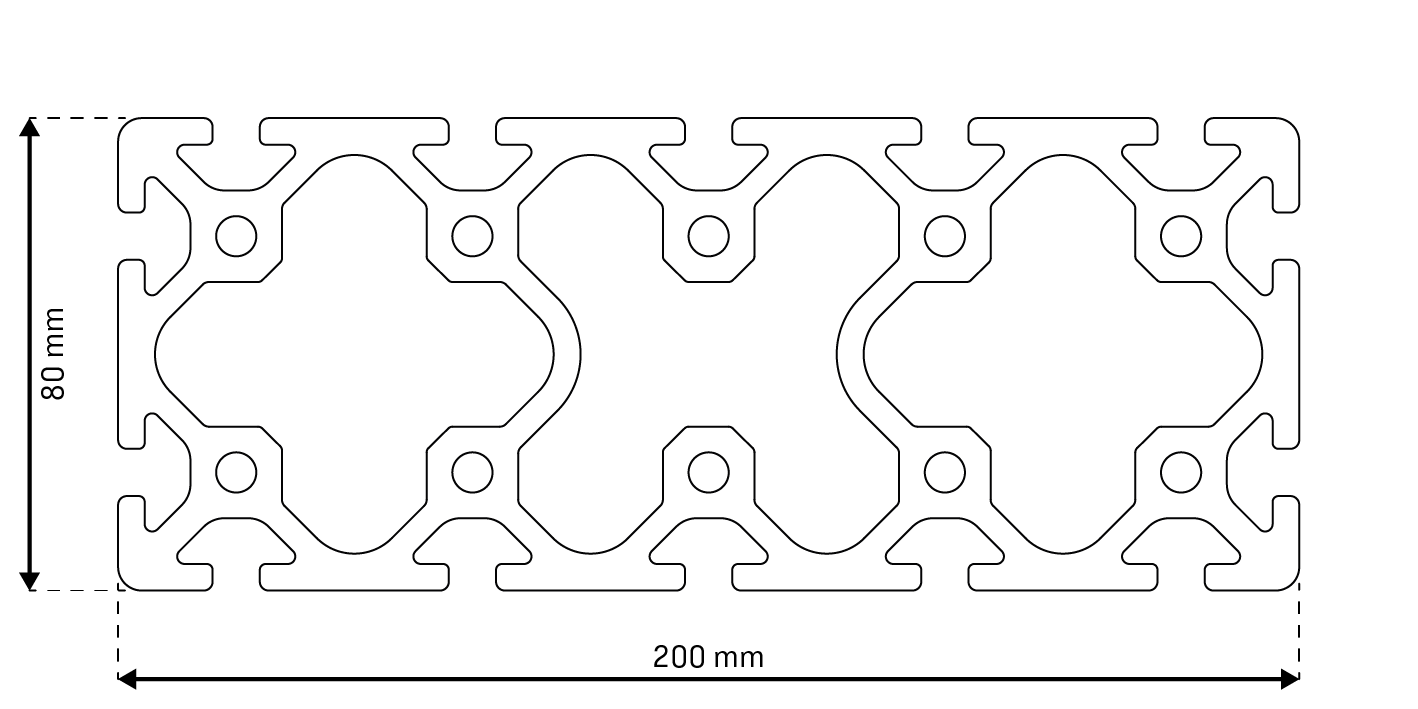

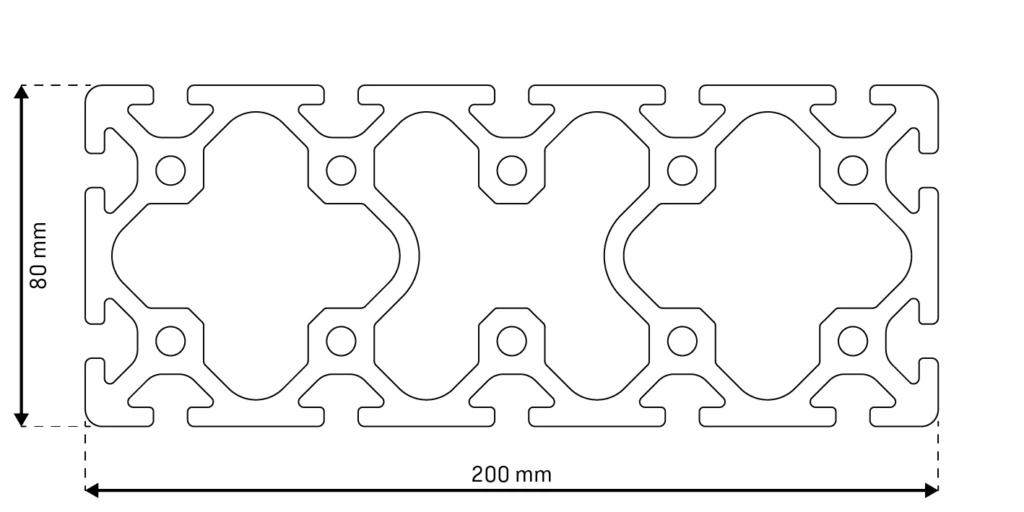

| Dimensie | 200×80 mm |
| Uitvoering | zwaar |
| Voorspanning | 0,2 mm + 0,1/-0,15 |
| Groefgrootte | 8,0 + 0,4 mm |
| Kernboren | 6,8 – 0,2 mm |
| Bruikbare lengte | 6000/6030 -0+10 mm |
| Oppervlak |
| Geanodiseerd | E6Ev1 10–15 µm zilver E6Ev6 10–15 µm zwart |
| Contactpunten | Standaard of verwijderd |
| ESD (blank, zonder anodisering) | Optioneel |
| Normalisatie |
| Toleranties | EN 12020-2 |
| REACH | JA |
| ROHS / ROHS 2 | JA |
| Dodd Frank | JA |
| Mechanische eigenschappen |
| Aanduiding | EN 573-3 | EN-AW 6063 |
| Voorwaarde | EN 515 | T66 |
| Rp0,2 | [N/mm2] | >= 200 |
| Rm | [N/mm2] | >= 245 |
| A | [%] | >= 8 |
| A 50 | [%] | >= 6 |
| Hardheid | [HB] | >= 80 |
| Oppervlakteberekening |
| Oppervlakte | [mm2] | 5615,00 | |
| Omtrek buitencontour | mm | 1081,60 | |
| Zwaartepunt | X | [mm] | 100,00 |
| Y | [mm] | 40,00 | |
| Traagheidsmoment | |||
| 2e graad horizontaal | IX | [mm4] | 4329713,00 |
| 2e graad verticaal | IY | [mm4] | 22035968,00 |
| Weerstandsmoment | WX max | [mm3] | 108242,80 |
| WX min | [mm3] | 108242,80 | |
| WY max | [mm3] | 220359,70 | |
| WY min | [mm3] | 220359,70 | |
| Nominaal gewicht (ca. +/–) | KG | [kg/m] | 15,170 |
