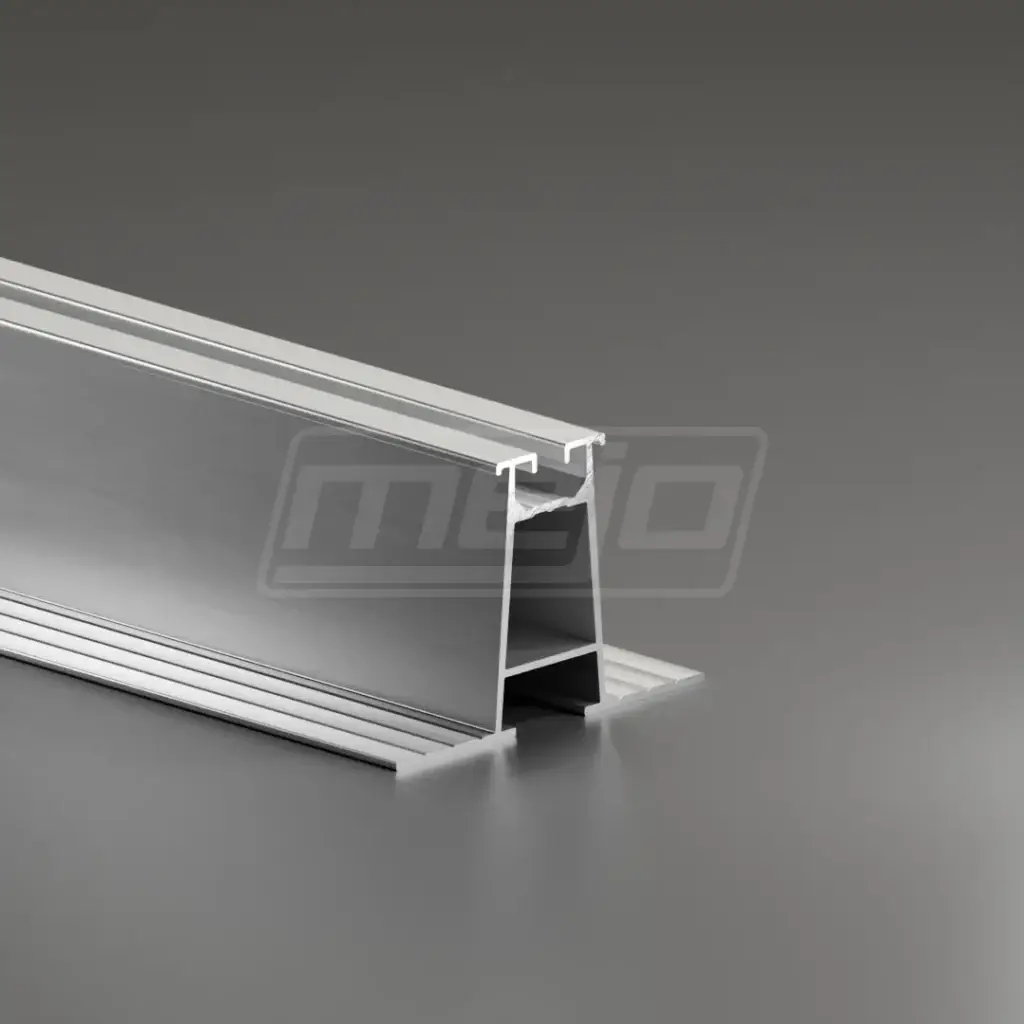

| Systeem |
|
Basisprofielen |
| Dimensie |
|
60×90 mm |
| Bruikbare lengte |
Standaard |
6200-0+10 mm |
| Op maat gezaagd |
Optioneel |
| Speciale lengtes |
Optioneel |
| Standaard |
DIN 17611 |
Blank (NQ) |
| Geanodiseerd E6Ev1 zilver |
DIN 17611 |
Optioneel |
| Geanodiseerd E6Ev6 zwart |
DIN 17611 |
Optioneel |
| Toleranties |
EN 12020-2 |
| REACH |
JA |
| ROHS / ROHS 2 |
JA |
| Dodd Frank |
JA |
| Mechanische eigenschappen |
| Aanduiding |
EN 573-3 |
EN-AW 6063 |
| Voorwaarde |
EN 515 |
T66 |
| Rp0,2 |
[N/mm2] |
>= 200 |
| Rm |
[N/mm2] |
>= 245 |
| A |
[%] |
>= 8 |
| A 50 |
[%] |
>= 6 |
| Hardheid |
[HB] |
>= 80 |
| Zwaartepunt |
X |
[mm] |
45 |
| Y |
[mm] |
24,088 |
|
Traagheidsmoment
|
|
|
|
| 2e graad horizontaal |
IX |
[mm4] |
205402,7 |
| 2e graad verticaal |
IY |
[mm4] |
155631,1 |
| Weerstandsmoment |
WX max |
[mm3] |
8527 |
| WX min |
[mm3] |
5719,7 |
| WY max |
[mm3] |
3458,5 |
| WY min |
[mm3] |
3458,5 |
| Nominaal gewicht (ca. +/–) |
KG |
[kg/m] |
1,178 |
| Soorten daken |
Plat dak |
| Verbdinding boven |
Gleufmoersleuf groef 8 |
| Verbinding zijkant |
– |
| Verbinding onder |
Boorschroeven 6 x 25 |
| Gleufmoersleuf |
NNS 91 |
| Clips-klemmen |
NNS 93 |
| Kruis klem |
– |
| Kruis hoek |
– |
| Kabelkanaal |
– |
| Kabelclips |
In de handel verkrijgbare sleuf groef 8 |
| Eindkap |
– |
| Externe verbinder |
– |
| Interne verbinder |
– |
| Adapter voor platte/tinnen daken |
– |
| Adapter voor stokschroeven |
– |
| Adapter voor verticale dakhaken |
– |
| Hoogtecompensatieadapter |
– |
| Hoogteverbinding |
– |
| Span |
Volgens oppervlakteberekening |
| Statica |
Klantgebonden |
No Name Solar® – een merk van mejo Metall Josten GmbH & Co. KG
