| Systeem |
|

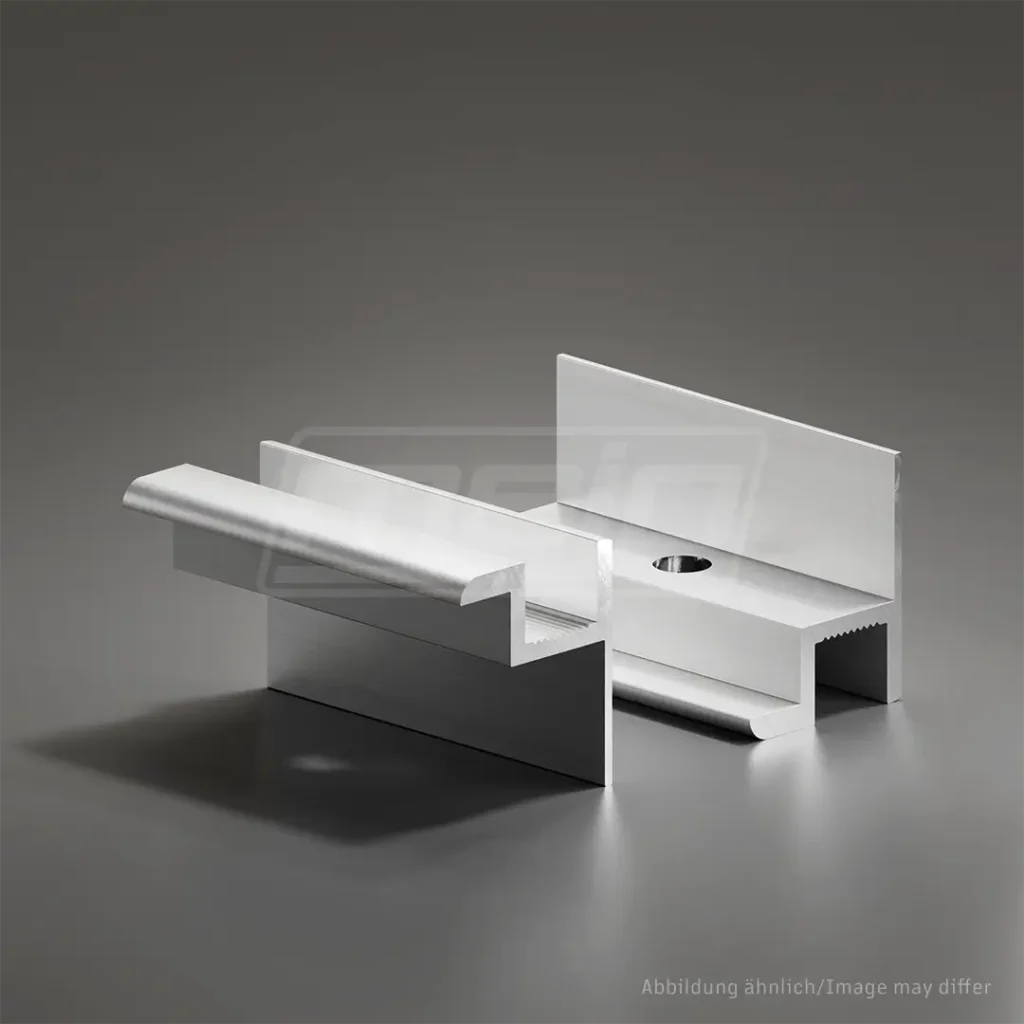

Eindklem voor geframede zonnepanelen |
| Einsatzbereich |
|
A = 33,5 mm |
| Bruikbare lengte |
Standaard |
70 mm |
| Speciale lengtes |
Optioneel |
| Bohrung |
|
8,7 mm zentriert |
| Nominal – Gewicht |
|
ca. +- 0,546 kg/m |
| Standaard |
DIN 17611 |
Blank (NQ) |
| Geanodiseerd E6Ev1 zilver |
DIN 17611 |
Optioneel |
| Geanodiseerd E6Ev6 zwart |
DIN 17611 |
Optioneel |
| Toleranties |
EN 12020-2
|
| REACH |
JA |
ROHS / ROHS 2
|
JA |
Dodd Frank
|
JA |
Mechanische eigenschappen
|
| Aanduiding |
EN 573-3 |
EN-AW 6063 |
| Voorwaarde |
EN 515 |
T66 |
| Rp0,2 |
[N/mm2] |
>= 200 |
| Rm |
[N/mm2] |
>= 245
|
| A |
[%] |
>= 8 |
A 50
|
[%] |
>= 6 |
| Hardheid |
[HB] |
>= 80
|
|
Modulhöhe
|
Schraube DIN912
mit Gewinde bis zum Schaft
|
| Abmessung A |
Schiene mit Kanal für Nutensteine |
Sicherungsscheibe / Federring
[nur Nutensteinkanal]
|
Schiene mit Kanal für 4-kant Mutter |
| 33,5 mm |
M8 x 35 |
|
M8 x 40 |
| Die optimale Klemmenhöhe ist etwas geringer als die Modulrahmenhöhe. Dadurch ergeben sich nur minimale thermische Wechselbeanspruchungen, die durch unterschiedliche Ausdehnungskoeffizienten der Schraube und des Modulrahmens entstehen. Grundsätzlich ist bei den Klemmverbindungen eine Schraubensicherung vorzusehen. Es ist stets sicherzustellen, dass das Gewinde des Nutensteins / der Mutter vollständig genutzt wird – ggf. durch Wahl entsprechender Distanz- oder Sicherungsscheiben. Bei Verwendung Clips-Halter NNS® 93 muss die Schraube bis zum Grund des Profilkanals reichen. |
