Artikelname

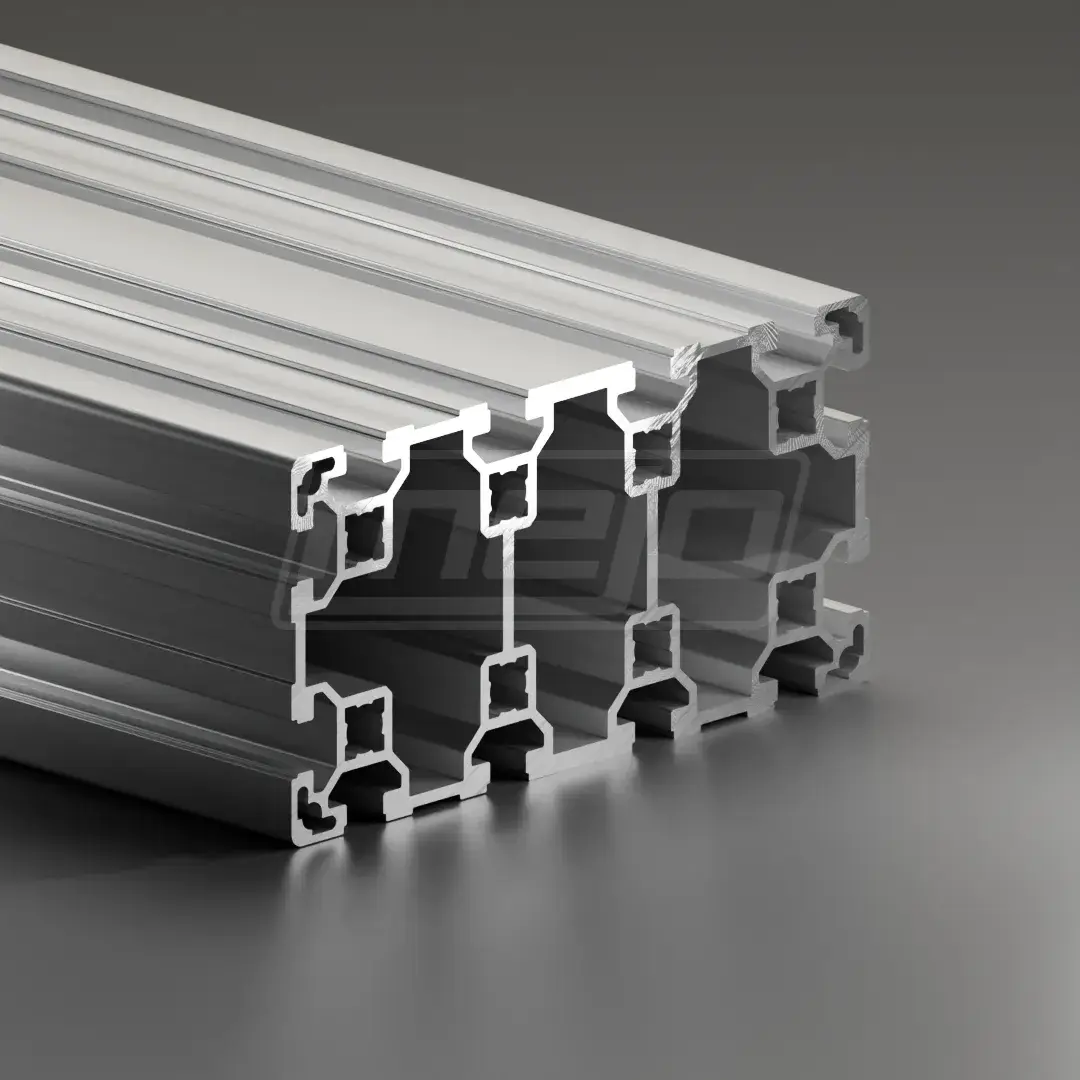

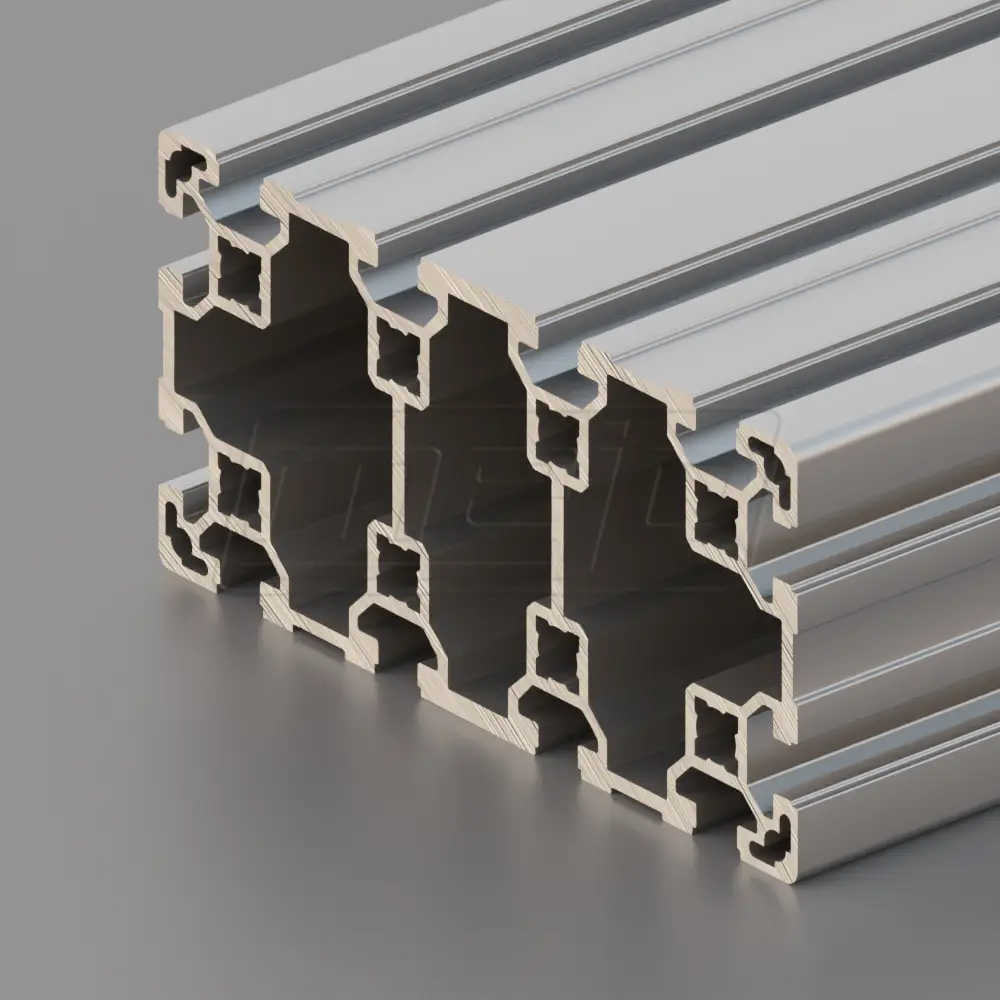

BSP10-L162

Kurzbeschreibung

BSP10-L162
160×80 mm
EN-AW 6063 T66
BSP System

Ihre Konfiguration

Projektbezeichnung

Maße

Stangen á 6m oder Stückzahl Zuschnitte

Stangen á 6m oder Stückzahl Zuschnitte

Ihre gewünschte Profillänge in mm

Mechanische Bearbeitung

Weitere Informationen

(max. 1250 Zeichen)

Artikelnummer BSP10-L162 Kategorie

Zusätzliche Informationen

NNK® Maschinenbauprofile

Produktgruppen

NNK® Baureihe

NNK® Ausführung

Beschreibung

Bezeichung
System BSP
Nut 10
Raster 40

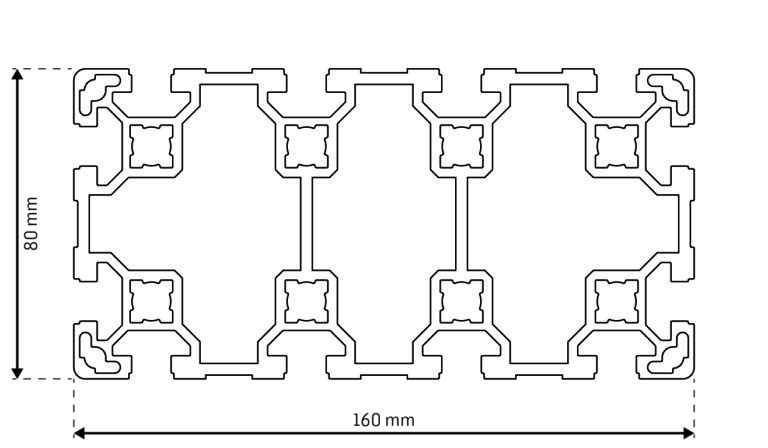

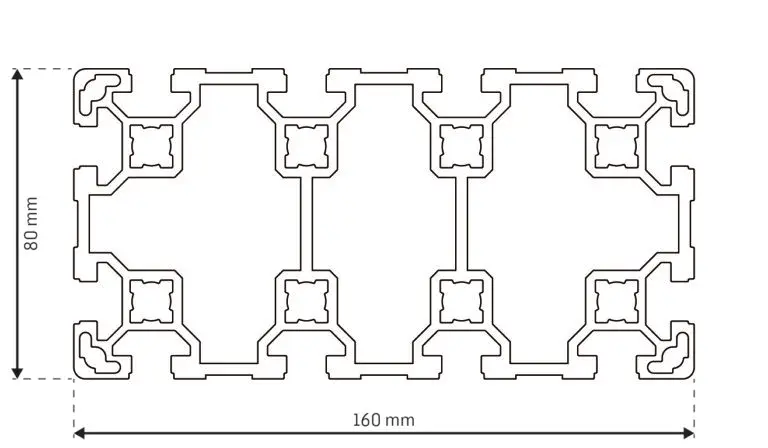

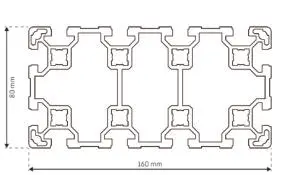

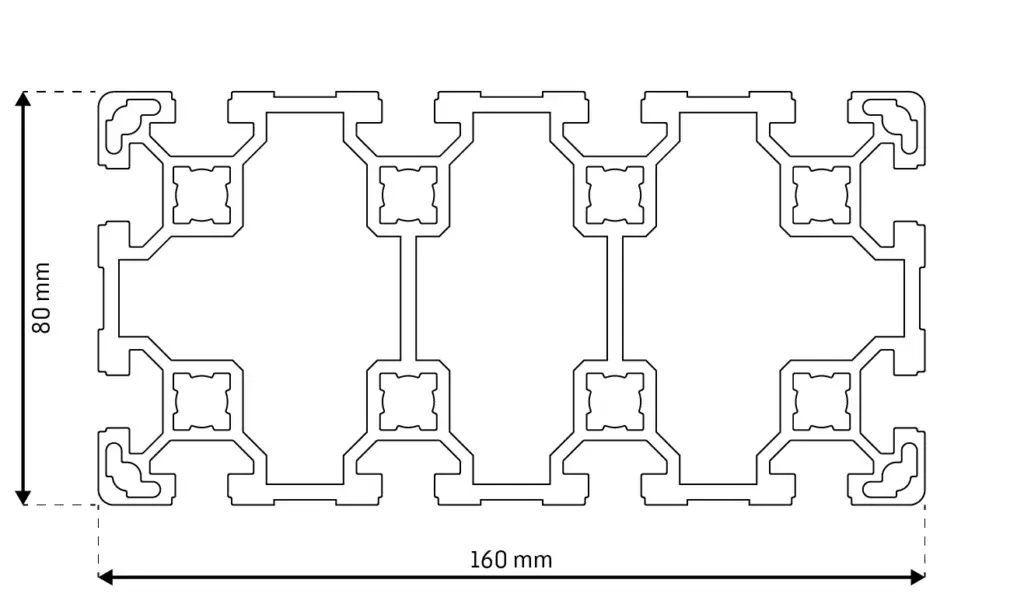

Abmessung 160×80 mm
Ausführung leicht
Vorspannung 0,2 mm +0,1/-0,15
Nutmaß 10,0 + 0,4 mm
Kernbohrung
10,0 +/- 0,15 mm
Nutzlänge 6000/6030 -0+10 mm

Oberfläche
Eloxal E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz
Kontaktierung Standard oder entfernt
ESD (pressblank, ohne Eloxal) optional

Normierung
Toleranzen EN 12020-2
REACH JA
ROHS / ROHS 2
JA
Dodd Frank
JA

Mechanische Eigenschaften
Bezeichnung EN 573-3 EN-AW 6063
Zustand EN 515 T66
Rp0,2 [N/mm2] >= 200
Rm [N/mm2] >= 245
A [%] >= 8
A 50
[%] >= 6
Härte [HB] >= 80

Flächenberechnung
Fläche   [mm2] 3051,80
Umfang Außenkontur
  mm 956,60
Schwerpunkt X [mm] 80,00
Y [mm] 40,00
Flächenträgheitsmoment
2. Grad horizontal IX [mm4] 2327167,00
2. Grad vertikal IY [mm4] 7754068,00
Widerstandsmoment WX max [mm3] 58179,20
WX min [mm3] 58179,20
WY max [mm3] 96925,90
  WY min [mm3] 96925,90
Nominal – Gewicht (ca. +-) KG [kg/m] 8,27
