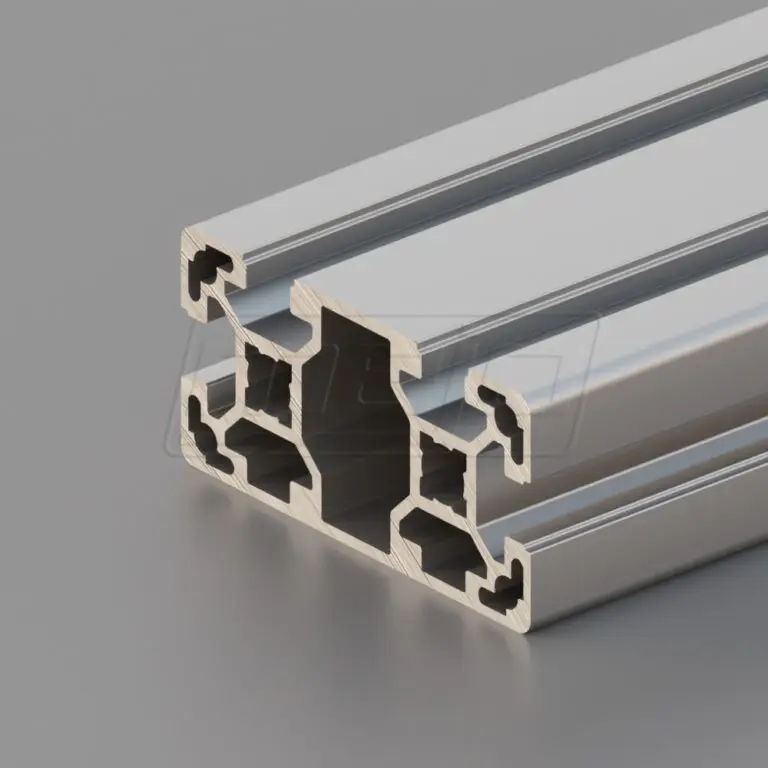

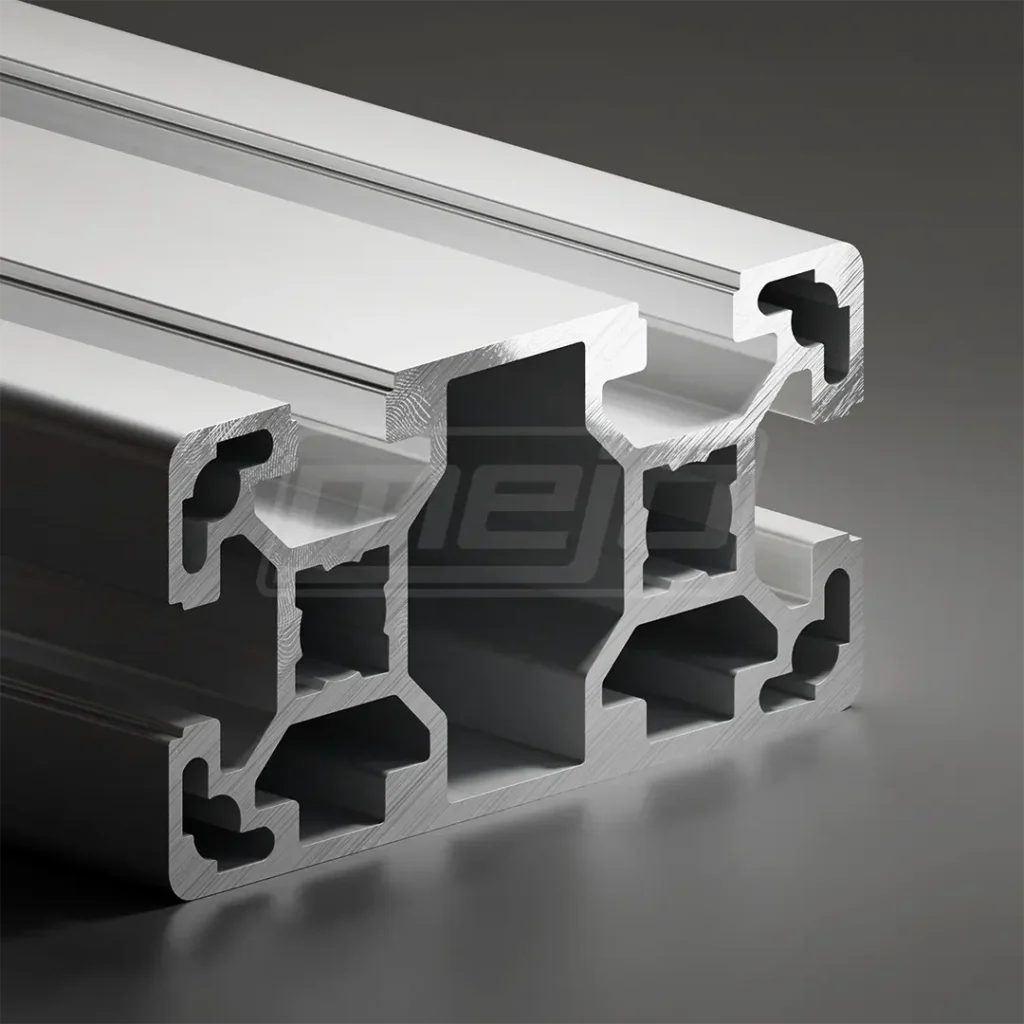

BSP10-L83

BSP10-L83
80×40 mm 2N
EN-AW 6063 T66
BSP System

Artikelnummer BSP10-L83 Kategorie NNK® Maschinenbauprofile

Vorrätig

Ihre Konfiguration

Projektbezeichnung

Liefereinheit *

Werksbunde à ca. 500 kg bzw. in Abstimmung

Stangen á 6030/6090mm

Individueller Zuschnitt

Silber eloxiert (E6Ev1 10-15 µm)

Mechanische Bearbeitung

Weitere Informationen

(max. 1250 Zeichen)

CAD-Daten

CAD-Daten für Ihre Planung anfragen

CAD (DWG oder DXF) Dateien können nach Prüfung und Nutzungsfreigabe durch den zuständigen Ansprechpartner per E-Mail zur Verfügung gestellt werden.

Mindestauftragswert: 150 €
Bei Unterschreitung fällt ein Mindermengenzuschlag an

Zur Anfrage hinzufügen

Bezeichung

System	BSP
Nut	10
Raster	40

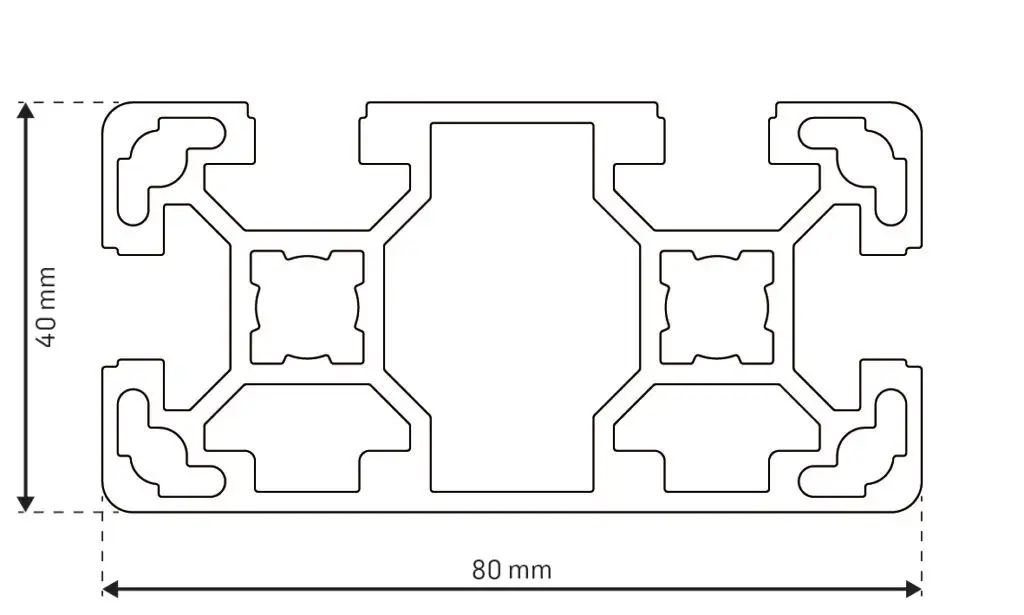

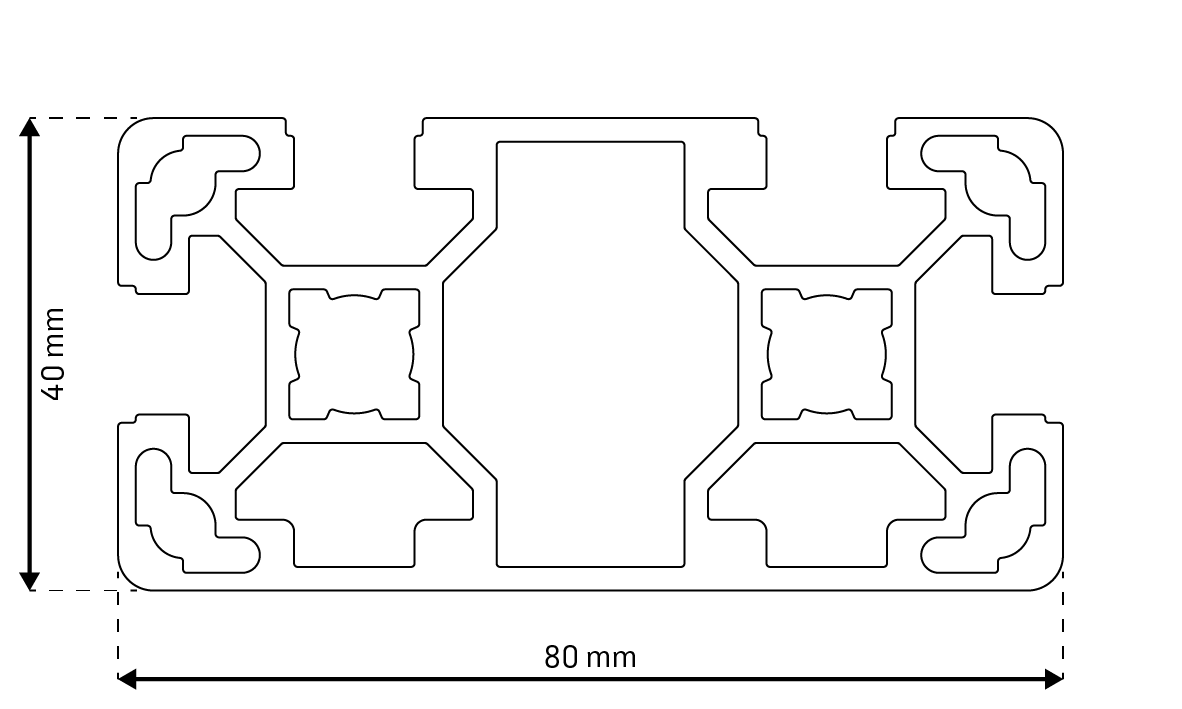

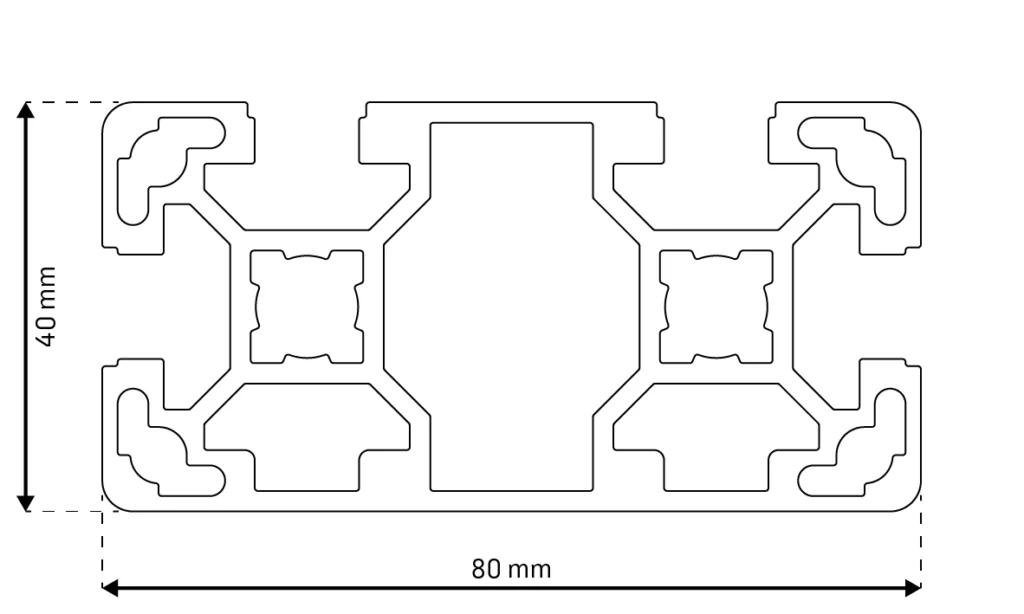

Abmessung	80×40 mm
Ausführung	leicht
Vorspannung	0,2 mm +0,1/-0,15
Nutmaß	10,0 + 0,3 mm
Kernbohrung	10,0 +/- 0,15 mm
Nutzlänge	6000/6030 -0+10 mm

Oberfläche

Eloxal	E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz
Kontaktierung	Standard oder entfernt
ESD (pressblank, ohne Eloxal)	optional

Normierung

Toleranzen	EN 12020-2
REACH	JA
ROHS / ROHS 2	JA
Dodd Frank	JA

Mechanische Eigenschaften

Bezeichnung	EN 573-3	EN-AW 6063
Zustand	EN 515	T66
Rp0,2	[N/mm²]	>= 200
Rm	[N/mm²]	>= 245
A	[%]	>= 8
A 50	[%]	>= 6
Härte	[HB]	>= 80

Flächenberechnung

Fläche		[mm²]	1006,30
Umfang Außenkontur		mm	390,10
Schwerpunkt	X	[mm]	40,00
	Y	[mm]	20,80
Flächenträgheitsmoment
2. Grad horizontal	IX	[mm⁴]	186288,00
2. Grad vertikal	IY	[mm⁴]	642206,00
Widerstandsmoment	WX max	[mm³]	9724,10
	WX min	[mm³]	8937,90
	WY max	[mm³]	16055,10
	WY min	[mm³]	16055,10
Nominal – Gewicht (ca. +-)	KG	[kg/m]	2,727

No Name Konstruktion® – Eine Marke der mejo Metall Josten GmbH & Co. KG

Zusätzliche Informationen

NNK® Maschinenbauprofile	NNK® BSP
Produktgruppen	NNK® Maschinenbauprofile
NNK® Baureihe	BSP10 Raster 40
NNK® Ausführung	leicht
NNK® Nut	Nut 10
Kompatibilität	Bosch
NNK® Raster	40
NNK® geschlossene Nut	2N geschlossen
