| System |
BSP |
| Nut |
6 |
| Raster |
20 |

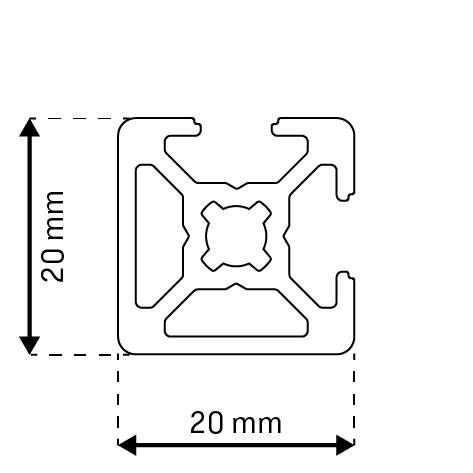

| Abmessung |
20×20 mm |
| Ausführung |
leicht |
| Vorspannung |
0,2 mm +0,1/-0,15 |
| Nutmaß |
6,0 + 0,3 mm |
| Kernbohrung |
5,5 + 0,2 / – 0,1 mm |
| Nutzlänge |
6000/6030 -0+10 mm |
| Eloxal |
E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz |
| Kontaktierung |
Standard oder entfernt |
| ESD (pressblank, ohne Eloxal) |
optional |
| Toleranzen |
EN 12020-2 |
| REACH |
JA |
| ROHS / ROHS 2 |
JA |
| Dodd Frank |
JA |
| Mechanische Eigenschaften |
| Bezeichnung |
EN 573-3 |
EN-AW 6063 |
| Zustand |
EN 515 |
T66 |
| Rp0,2 |
[N/mm2] |
>= 200 |
| Rm |
[N/mm2] |
>= 245 |
| A |
[%] |
>= 8 |
| A 50 |
[%] |
>= 6 |
| Härte |
[HB] |
>= 80 |
| Fläche |
|
[mm2] |
183,30 |
| Umfang Außenkontur |
|
mm |
114,90 |
| Schwerpunkt |
X |
[mm] |
9,92 |
| |
Y |
[mm] |
9,92 |
| Flächenträgheitsmoment |
|
|
|
| 2. Grad horizontal |
IX |
[mm4] |
7597,00 |
| 2. Grad vertikal |
IY |
[mm4] |
7597,00 |
| Widerstandsmoment |
WX max |
[mm3] |
798,60 |
| |
WX min |
[mm3] |
724,50 |
| |
WY max |
[mm3] |
798,60 |
| |
WY min |
[mm3] |
724,50 |
| Nominal – Gewicht (ca. +-) |
KG |
[kg/m] |
0,497 |
