Profil Nut 8 160×16 leicht
Kompatibel zu item 0.0.453.18.
Passendes Zubehör, Zuschnitt und Profilbearbeitung aus einer Hand.
Vorrätig

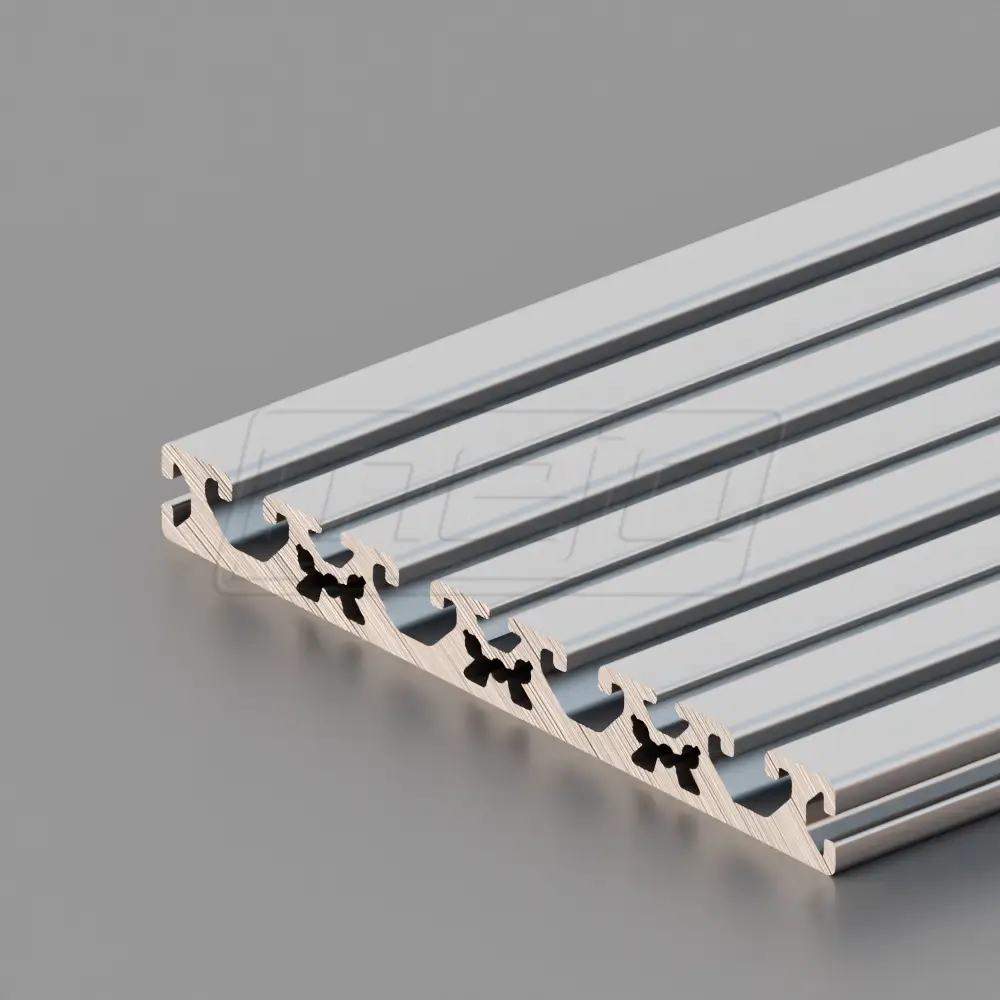

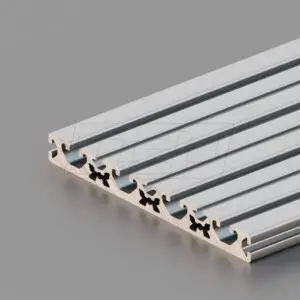

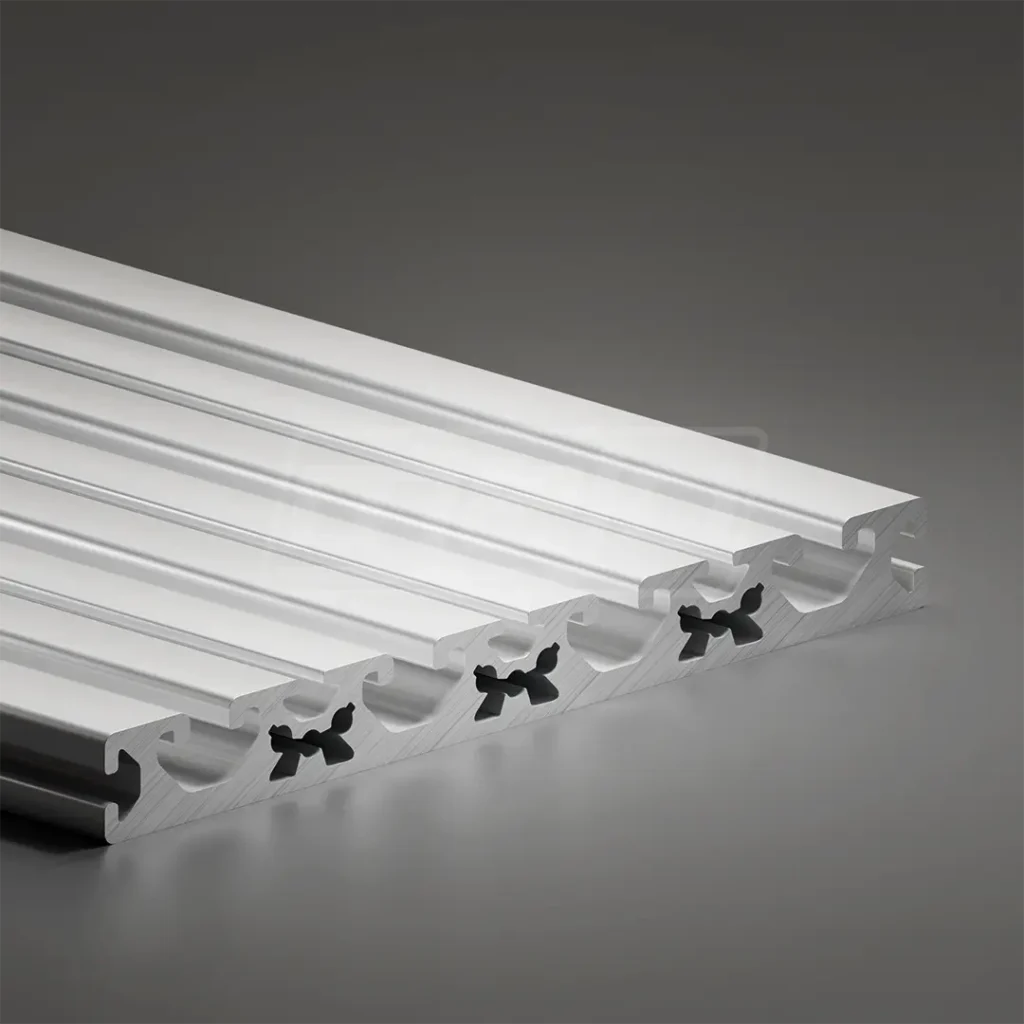

Aluprofil Nut 8 160×16 leicht für breite Montageflächen mit Nut 8 und Nut 5
Das Aluminiumprofil Nut 8 160×16 leicht ist ein eloxiertes ISP-Systemprofil im 40er Raster. Der breite, flache Querschnitt eignet sich als Anschluss- und Montageprofil in Rahmenkonstruktionen.
Er kombiniert Nut-8- und Nut-5-Aufnahmen. Befestigungsteile müssen zur jeweils genutzten Nut passen.
Bei Varianten mit einer oder mehreren geschlossenen Nutseiten können die geschlossenen Außenflächen als saubere Sichtseiten genutzt werden, während die offenen Nutseiten weiterhin für Befestigungen und Zubehör zur Verfügung stehen.
Das Profil ist kompatibel zu item 0.0.453.18 und kann im passenden ISP-/item-kompatiblen Nut-8-Umfeld eingesetzt werden – ohne Systemzwang.
Passende Zubehörteile wie Nutensteine, Winkel, Verbinder und Abdeckungen sind separat erhältlich. So erhalten Sie Profil und Zubehör für Ihre Konstruktion direkt aus einer Hand.
Die Möglichkeiten der mechanischen Bearbeitung reichen bei uns von Bohren, CNC-Fräsen, Sägen, Gewindeschneiden, Ausklinken, Fixlängen, Stanzen, Entgraten, Trowalisieren, Biegen, Kerben, Schleifen, Bürsten, Polieren, Folieren bis hin zu Sonderverpackungen und wärmegedämmten Profilen.
| Bezeichung |
| System | ISP |
| Nut | 8 und Nut 5 |
| Raster | 40 |
| Abmessung | 160×16 mm |
| Ausführung | leicht |
| Vorspannung | 0,2 mm +0,1/-0,15 |
| Nutmaß | 8,0 + 0,4 mm |
| Kernbohrung | – |
| Nutzlänge | 6000/6030 -0+10 mm |
| Oberfläche |
| Eloxal | E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz |
| Kontaktierung | Standard oder entfernt |
| ESD (pressblank, ohne Eloxal) | optional |
| Normierung |
| Toleranzen | EN 12020-2 |
| REACH | JA |
| ROHS / ROHS 2 | JA |
| Dodd Frank | JA |
| Mechanische Eigenschaften |
| Bezeichnung | EN 573-3 | EN-AW 6063 |
| Zustand | EN 515 | T66 |
| Rp0,2 | [N/mm2] | >= 200 |
| Rm | [N/mm2] | >= 245 |
| A | [%] | >= 8 |
| A 50 | [%] | >= 6 |
| Härte | [HB] | >= 80 |
| Flächenberechnung |
| Fläche | [mm2] | 1396,50 | |
| Umfang Außenkontur | mm | 630,80 | |
| Schwerpunkt | X | [mm] | 80,00 |
| Y | [mm] | 8,98 | |
| Flächenträgheitsmoment | |||
| 2. Grad horizontal | IX | [mm4] | 38030,00 |
| 2. Grad vertikal | IY | [mm4] | 3099220,00 |
| Widerstandsmoment | WX max | [mm3] | 4237,60 |
| WX min | [mm3] | 5413,30 | |
| WY max | [mm3] | 38740,20 | |
| WY min | [mm3] | 38740,20 | |
| Nominal – Gewicht (ca. +-) | KG | [kg/m] | 3,784 |
