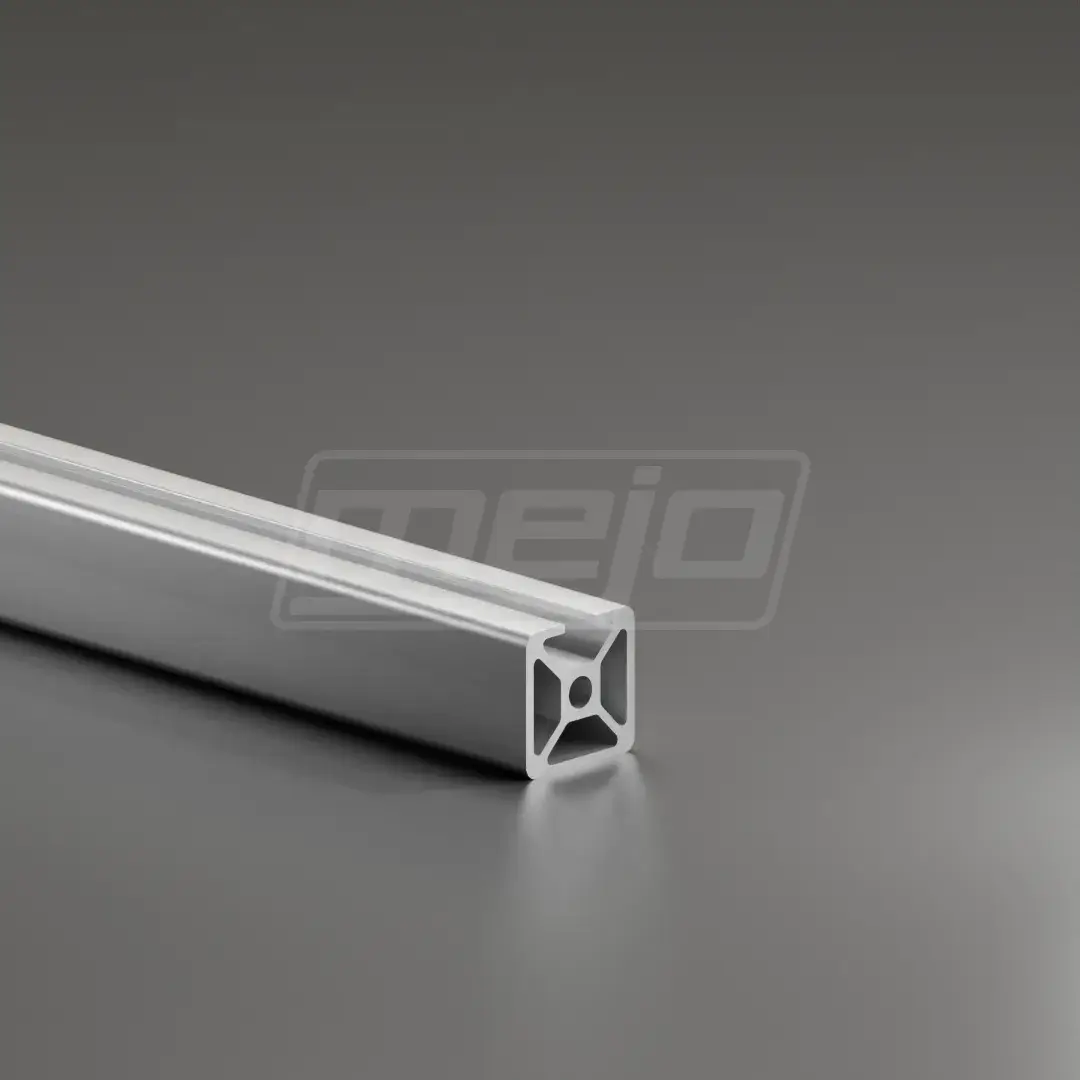

| System | ISP – ISP-Profil |
| Nut | 8 |
| Raster | 30 |
| Abmessung | 30×30 mm |
| Ausführung | leicht |
| Vorspannung | 0,2 mm +0,1/-0,15 |
| Nutmaß | 8,0 +0,5 mm |
| Kernbohrung | |
| Nutzlänge | 6000/6030 -0+10 mm |
| Eloxal | E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz |
| Kontaktierung | Standard oder entfernt |
| ESD (pressblank, ohne Eloxal) | optional |
| Toleranzen | EN 12020-2 |
| REACH | JA |
| ROHS / ROHS 2 | JA |
| Dodd Frank | JA |
| Mechanische Eigenschaften |
| Bezeichnung | EN 573-3 | EN-AW 6063 |
| Zustand | EN 515 | T66 |
| Rp0,2 | [N/mm2] | >= 200 |
| Rm | [N/mm2] | >= 245 |
| A | [%] | >= 8 |
| A 50 | [%] | >= 6 |
| Härte | [HB] | >= 80 |
| Fläche | | [mm2] | 380,00 |
| Umfang Außenkontur | | mm | 148,30 |
| Schwerpunkt | X | [mm] | 15,00 |
| | Y | [mm] | 15,60 |
| Flächenträgheitsmoment | | | |
| 2. Grad horizontal | IX | [mm4] | 34543,00 |
| 2. Grad vertikal | IY | [mm4] | 37773,00 |
| Widerstandsmoment | WX max | [mm3] | 2398,40 |
| | WX min | [mm3] | 2214,70 |
| | WY max | [mm3] | 2518,20 |
| | WY min | [mm3] | 2518,20 |
| Nominal – Gewicht (ca. +-) | KG | [kg/m] | 1,03 |
