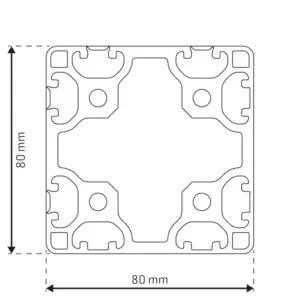

technische-zeichnung-aluprofil-i-typ_ISP8-L870 Typ A.webp

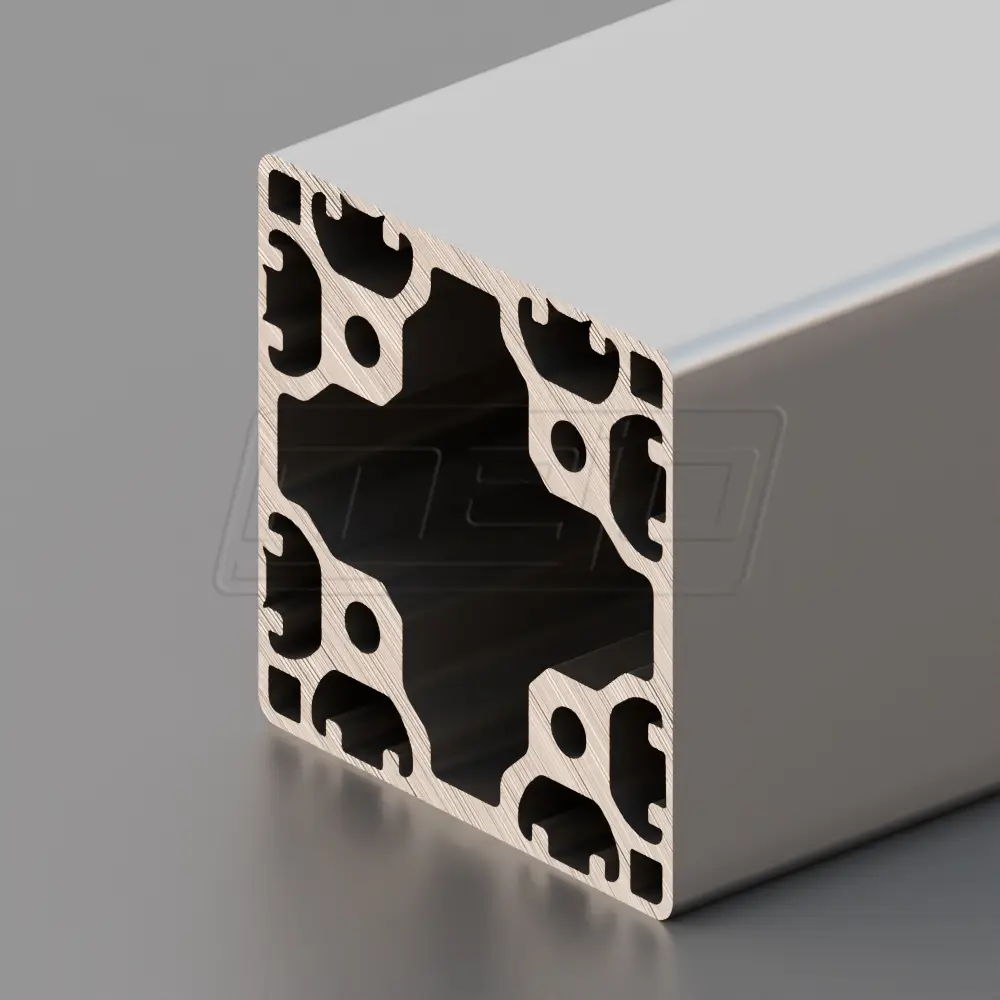

ISP8-L870

ISP8-L870
80×80 mm 8 N
EN-AW 6063 T66
ISP System

Artikelnummer ISP8-L870 Kategorie NNK® Maschinenbauprofile

Vorrätig

Ihre Konfiguration

Projektbezeichnung

Liefereinheit *

Werksbunde à ca. 500 kg bzw. in Abstimmung

Stangen á 6030/6090mm

Individueller Zuschnitt

Silber eloxiert (E6Ev1 10-15 µm)

Mechanische Bearbeitung

Weitere Informationen

(max. 1250 Zeichen)

CAD-Daten

CAD-Daten für Ihre Planung anfragen

CAD (DWG oder DXF) Dateien können nach Prüfung und Nutzungsfreigabe durch den zuständigen Ansprechpartner per E-Mail zur Verfügung gestellt werden.

Mindestauftragswert: 150 €
Bei Unterschreitung fällt ein Mindermengenzuschlag an

Zur Anfrage hinzufügen

Bezeichung

System	ISP
Nut	8
Raster	40
Abmessung	80×80 mm
Ausführung	leicht
Vorspannung	–
Nutmaß	8,0 + 0,3 mm
Kernbohrung	6,8 – 0,3 mm
Nutzlänge	6000/6030 -0+10 mm

Oberfläche

Eloxal	E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz
Kontaktierung	Standard oder entfernt
ESD (pressblank, ohne Eloxal)	optional

Normierung

Toleranzen	EN 12020-2
REACH	JA
ROHS / ROHS 2	JA
Dodd Frank	JA

Mechanische Eigenschaften

Bezeichnung	EN 573-3	EN-AW 6063
Zustand	EN 515	T66
Rp0,2	[N/mm²]	>= 200
Rm	[N/mm²]	>= 245
A	[%]	>= 8
A 50	[%]	>= 6
Härte	[HB]	>= 80

Flächenberechnung

Fläche		[mm²]	2097,80
Umfang Außenkontur		mm	313,10
Schwerpunkt	X	[mm]	40,08
	Y	[mm]	39,91
Flächenträgheitsmoment
2. Grad horizontal	IX	[mm⁴]	1466775,00
2. Grad vertikal	IY	[mm⁴]	1466775,00
Widerstandsmoment	WX max	[mm³]	36596,20
	WX min	[mm³]	36438,40
	WY max	[mm³]	36752,10
	WY min	[mm³]	36588,90
Nominal – Gewicht (ca. +-)	KG	[kg/m]	5,685

Zusätzliche Informationen

NNK® Maschinenbauprofile	NNK® ISP
NNK® Baureihe	ISP8 Raster 40
Produktgruppen	NNK® Maschinenbauprofile
NNK® Ausführung	leicht
NNK® Nut	Nut 8
NNK® Raster	40
Kompatibilität	item
NNK® geschlossene Nut	8N geschlossen
