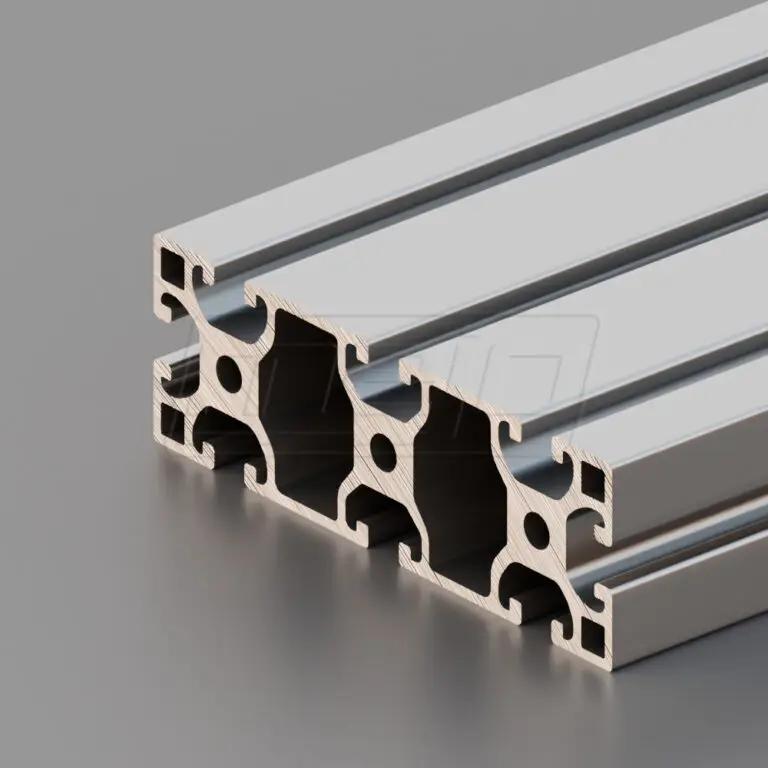

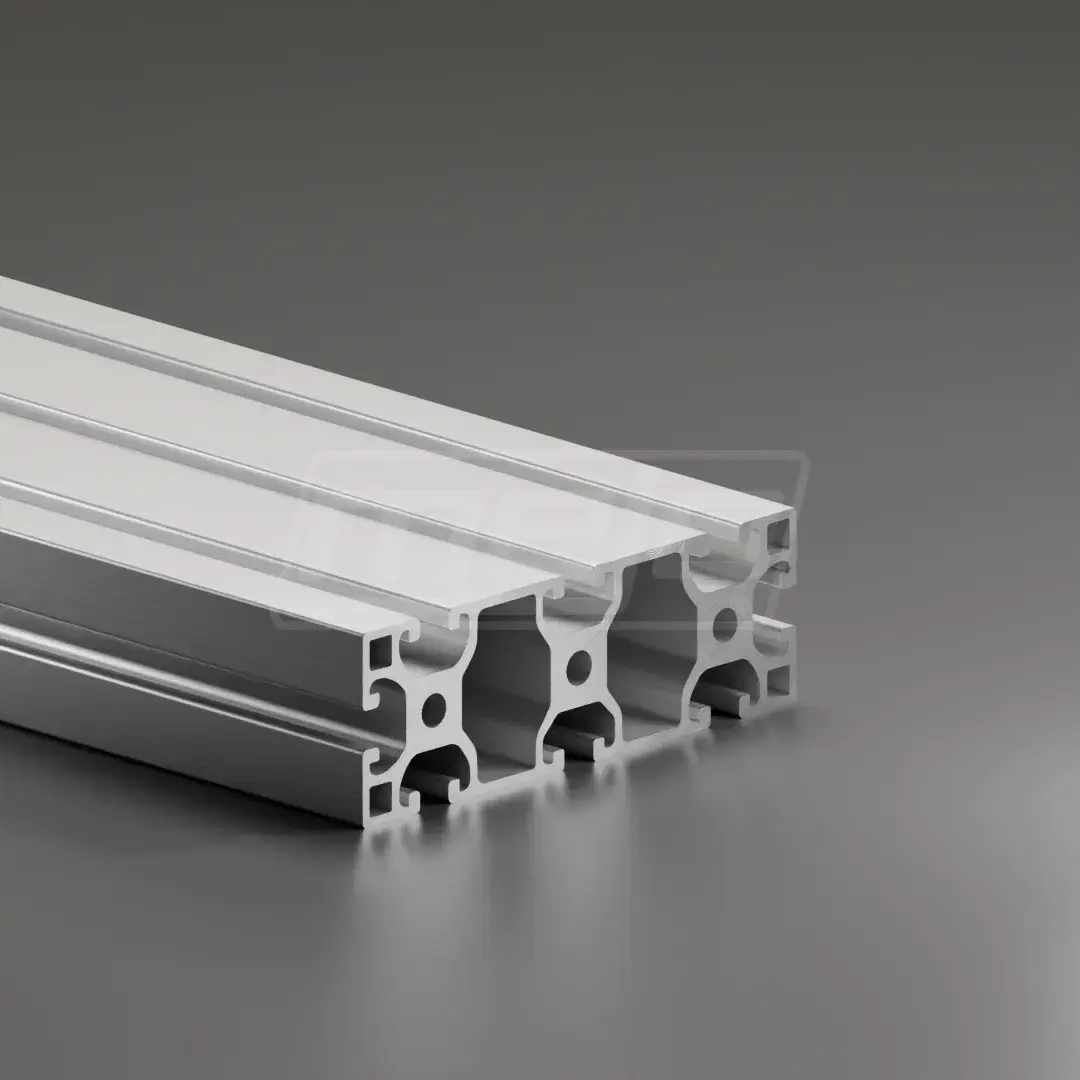

Aluprofil X Nut 8 120×40 leicht für stabile Querträger und große Rahmenkonstruktionen
Das Aluminiumprofil X Nut 8 120×40 leicht ist ein eloxiertes ISP-Systemprofil im item-kompatiblen Nut-8-Umfeld. Durch die breite 120×40-Geometrie eignet es sich besonders für stabile Querträger, Grundrahmen, Maschinenrahmen, Schutzverkleidungen, Betriebseinrichtungen und technische Aufbauten mit größeren Spannweiten. Die X-Kontur mit reduziertem Kantenradius ermöglicht glattere Übergänge zwischen Profilen.
Im Vergleich zu kleineren Profilquerschnitten bietet das 120×40-Profil eine deutlich größere Anschluss- und Auflagefläche sowie eine höhere Biegesteifigkeit in der breiten Profilrichtung. Damit ist es eine passende Wahl, wenn ein leichteres Profil eingesetzt werden soll, aber trotzdem eine stabile Trägerfunktion benötigt wird.
Das Profil ist kompatibel zu item 0.0.656.62 und kann im passenden ISP-/item-kompatiblen Nut-8-Umfeld eingesetzt werden – ohne Systemzwang.
Passende Zubehörteile wie Nutensteine, Winkel, Verbinder, Abdeckungen und Endkappen sind separat erhältlich. So erhalten Sie Profil und Zubehör für Ihre Konstruktion direkt aus einer Hand.
Die Möglichkeiten der mechanischen Bearbeitung reichen bei uns von Bohren, CNC-Fräsen, Sägen, Gewindeschneiden, Ausklinken, Fixlängen, Stanzen, Entgraten, Trowalisieren, Biegen, Kerben, Schleifen, Bürsten, Polieren, Folieren bis hin zu Sonderverpackungen und wärmegedämmten Profilen.
| Bezeichung |
| System | ISP |
| Nut | 8 |
| Raster | 40 |

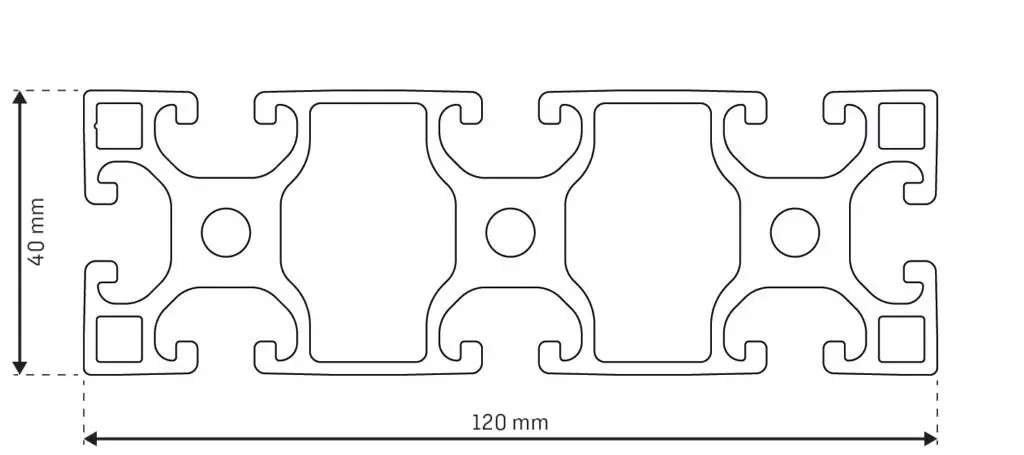

| Abmessung | 120×40 mm |
| Ausführung | leicht |
| Vorspannung | 0,2 mm +0,1/-0,15 |
| Nutmaß | 8,0 + 0,4 mm |
| Kernbohrung | 6,8 – 0,2 mm |
| Nutzlänge | 6000/6030 -0+10 mm |
| Oberfläche |
| Eloxal | E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz |
| Kontaktierung | Standard oder entfernt |
| ESD (pressblank, ohne Eloxal) | optional |
| Normierung |
| Toleranzen | EN 12020-2 |
| REACH | JA |
| ROHS / ROHS 2 | JA |
| Dodd Frank | JA |
| Mechanische Eigenschaften |
| Bezeichnung | EN 573-3 | EN-AW 6063 |
| Zustand | EN 515 | T66 |
| Rp0,2 | [N/mm2] | >= 200 |
| Rm | [N/mm2] | >= 245 |
| A | [%] | >= 8 |
| A 50 | [%] | >= 6 |
| Härte | [HB] | >= 80 |
| Flächenberechnung |
| Fläche | [mm2] | 1596,60 | |
| Umfang Außenkontur | mm | 700,80 | |
| Schwerpunkt | X | [mm] | 60,00 |
| Y | [mm] | 20,00 | |
| Flächenträgheitsmoment | |||
| 2. Grad horizontal | IX | [mm4] | 240512,00 |
| 2. Grad vertikal | IY | [mm4] | 2233237,00 |
| Widerstandsmoment | WX max | [mm3] | 12026,50 |
| WX min | [mm3] | 12026,50 | |
| WY max | [mm3] | 37217,00 | |
| WY min | [mm3] | 37217,00 | |
| Nominal – Gewicht (ca. +-) | KG | [kg/m] | 4,325 |
