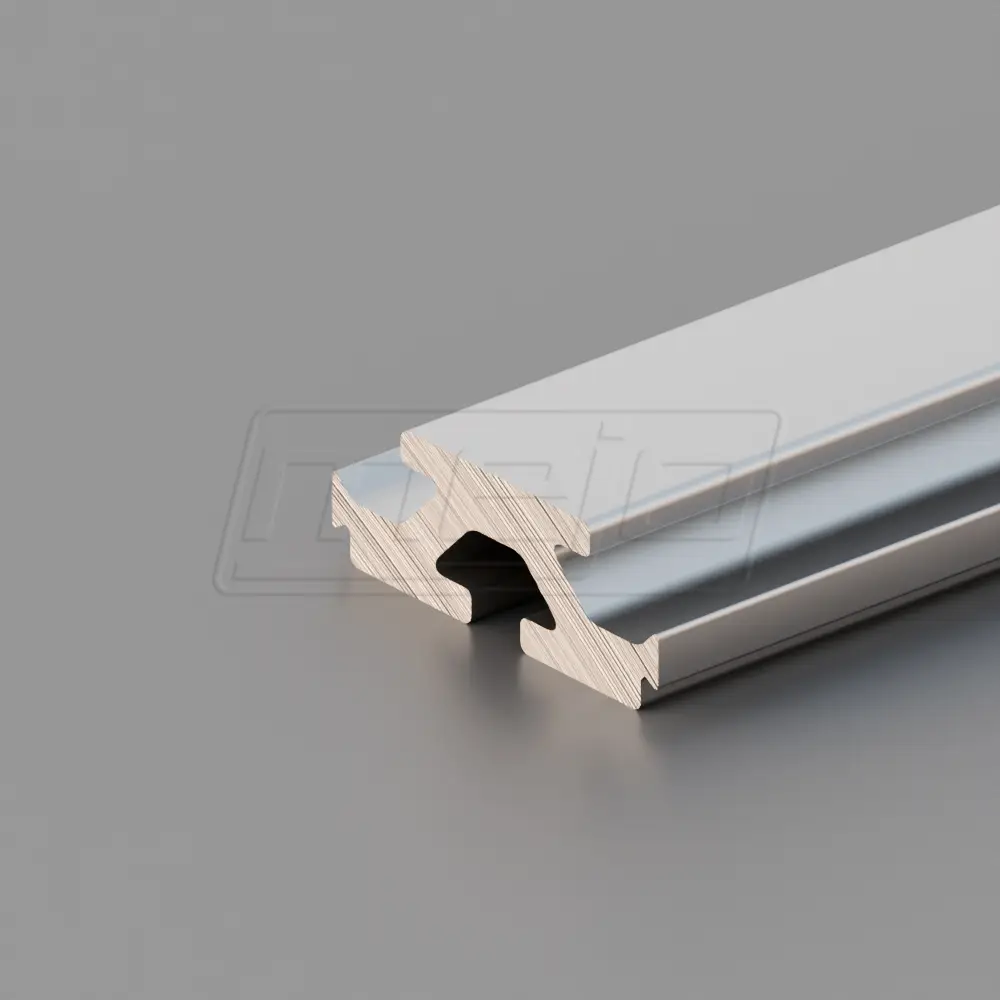

ISP8-S153

ISP8-S153
Verbinder S152 20 mm
EN-AW 6063 T66
ISP System

Artikelnummer ISP8-S153 Kategorie NNK® Maschinenbauprofile

Vorrätig

Ihre Konfiguration

Projektbezeichnung

Liefereinheit *

Werksbunde à ca. 500 kg bzw. in Abstimmung

Stangen á 6030/6090mm

Individueller Zuschnitt

Silber eloxiert (E6Ev1 10-15 µm)

Mechanische Bearbeitung

Weitere Informationen

(max. 1250 Zeichen)

CAD-Daten

CAD-Daten für Ihre Planung anfragen

CAD (DWG oder DXF) Dateien können nach Prüfung und Nutzungsfreigabe durch den zuständigen Ansprechpartner per E-Mail zur Verfügung gestellt werden.

Mindestauftragswert: 150 €
Bei Unterschreitung fällt ein Mindermengenzuschlag an

Zur Anfrage hinzufügen

Bezeichung

System	ISP
Nut	8
Raster	40

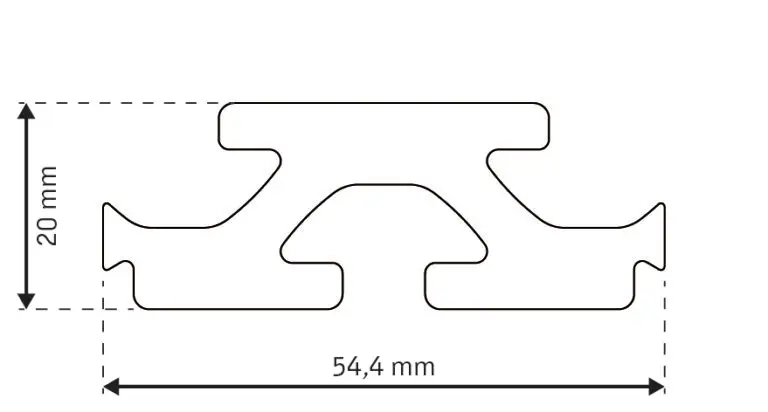

Abmessung	20 mm
Ausführung	schwer
Vorspannung	0,2 mm + 0,1/-0,15
Nutmaß	8,0 + 0,4 mm
Kernbohrung	–
Nutzlänge	6000/6030 -0+10 mm

Oberfläche

Eloxal	E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz
Kontaktierung	Standard oder entfernt
ESD (pressblank, ohne Eloxal)	optional

Normierung

Toleranzen	EN 12020-2
REACH	JA
ROHS / ROHS 2	JA
Dodd Frank	JA

Mechanische Eigenschaften

Bezeichnung	EN 573-3	EN-AW 6063
Zustand	EN 515	T66
Rp0,2	[N/mm²]	>= 200
Rm	[N/mm²]	>= 245
A	[%]	>= 8
A 50	[%]	>= 6
Härte	[HB]	>= 80

Flächenberechnung

Fläche		[mm²]	587,60
Umfang Außenkontur		mm	205,90
Schwerpunkt	X	[mm]	27,20
	Y	[mm]	9,16
Flächenträgheitsmoment
2. Grad horizontal	IX	[mm⁴]	22514,20
2. Grad vertikal	IY	[mm⁴]	114198,30
Widerstandsmoment	WX max	[mm³]	2457,40
	WX min	[mm³]	2077,30
	WY max	[mm³]	4198,40
	WY min	[mm³]	4198,40
Nominal – Gewicht (ca. +-)	KG	[kg/m]	ca. ± 1,592

No Name Konstruktion® – Eine Marke der mejo Metall Josten GmbH & Co. KG

Zusätzliche Informationen

NNK® Maschinenbauprofile	NNK® ISP
NNK® Baureihe	ISP8 Raster 40
Produktgruppen	NNK® Maschinenbauprofile
NNK® Ausführung	schwer
NNK® Nut	Nut 8
NNK® Raster	40
Kompatibilität	item
NNK® Profilart	Spezialprofil
