Beschreibung
| Bezeichung |
| System | ISP |
| Nut | 8 |
| Raster | 40 |

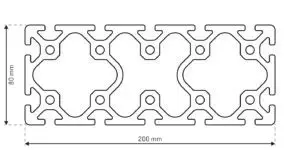

| Abmessung | 200×80 mm |
| Ausführung | schwer |
| Vorspannung | 0,2 mm + 0,1/-0,15 |
| Nutmaß | 8,0 + 0,4 mm |
| Kernbohrung | 6,8 – 0,2 mm |
| Nutzlänge | 6000/6030 -0+10 mm |
| Oberfläche |
| Eloxal | E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz |
| Kontaktierung | Standard oder entfernt |
| ESD (pressblank, ohne Eloxal) | optional |
| Normierung |
| Toleranzen | EN 12020-2 |
| REACH | JA |
| ROHS / ROHS 2 | JA |
| Dodd Frank | JA |
| Mechanische Eigenschaften |
| Bezeichnung | EN 573-3 | EN-AW 6063 |
| Zustand | EN 515 | T66 |
| Rp0,2 | [N/mm2] | >= 200 |
| Rm | [N/mm2] | >= 245 |
| A | [%] | >= 8 |
| A 50 | [%] | >= 6 |
| Härte | [HB] | >= 80 |
| Flächenberechnung |
| Fläche | [mm2] | 5615,00 | |
| Umfang Außenkontur | mm | 1081,60 | |
| Schwerpunkt | X | [mm] | 100,00 |
| Y | [mm] | 40,00 | |
| Flächenträgheitsmoment | |||
| 2. Grad horizontal | IX | [mm4] | 4329713,00 |
| 2. Grad vertikal | IY | [mm4] | 22035968,00 |
| Widerstandsmoment | WX max | [mm3] | 108242,80 |
| WX min | [mm3] | 108242,80 | |
| WY max | [mm3] | 220359,70 | |
| WY min | [mm3] | 220359,70 | |
| Nominal – Gewicht (ca. +-) | KG | [kg/m] | 15,170 |
