Profil 32×6,6 Deckelprofil für VP40
Passendes Zubehör, Zuschnitt und Profilbearbeitung aus einer Hand.
Vorrätig

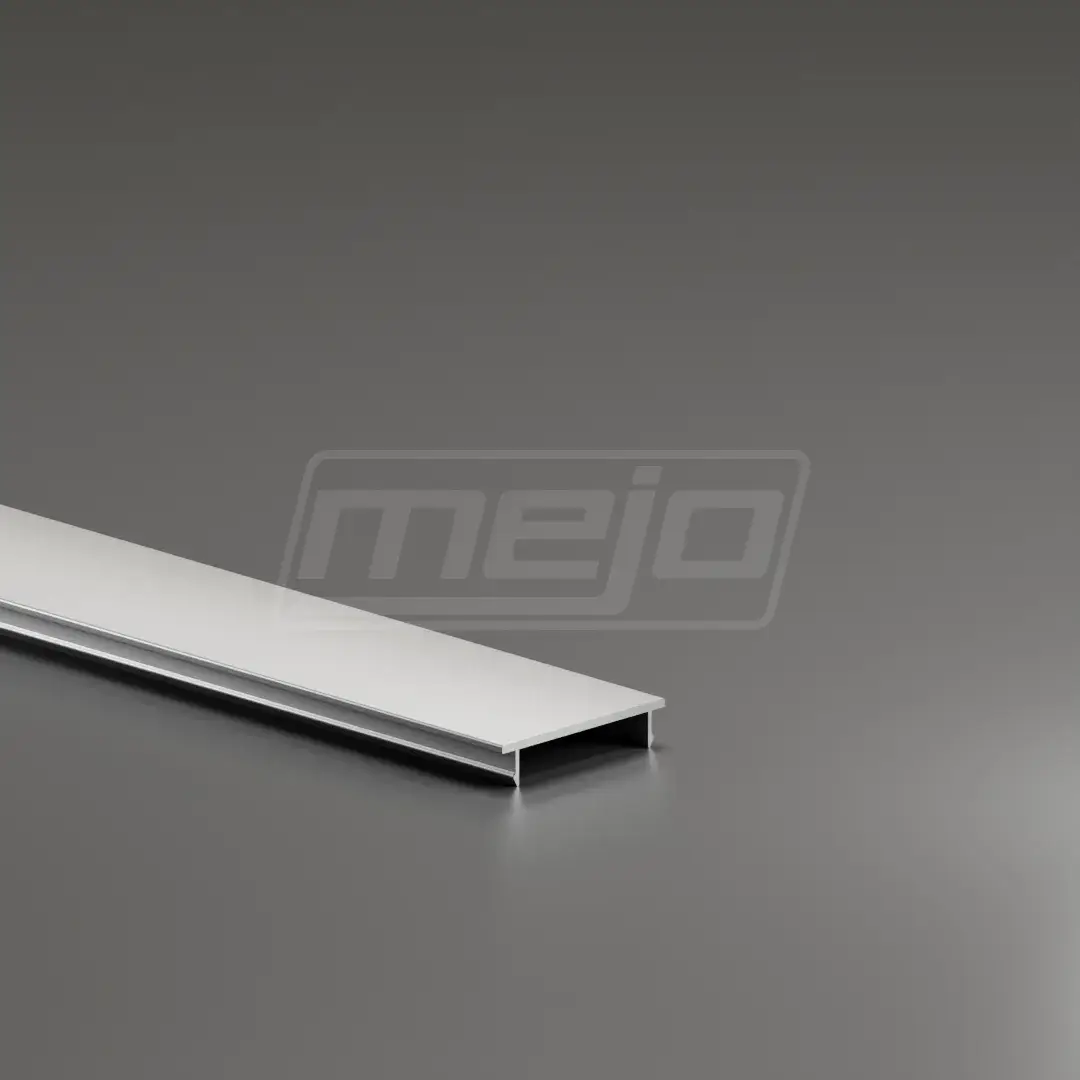

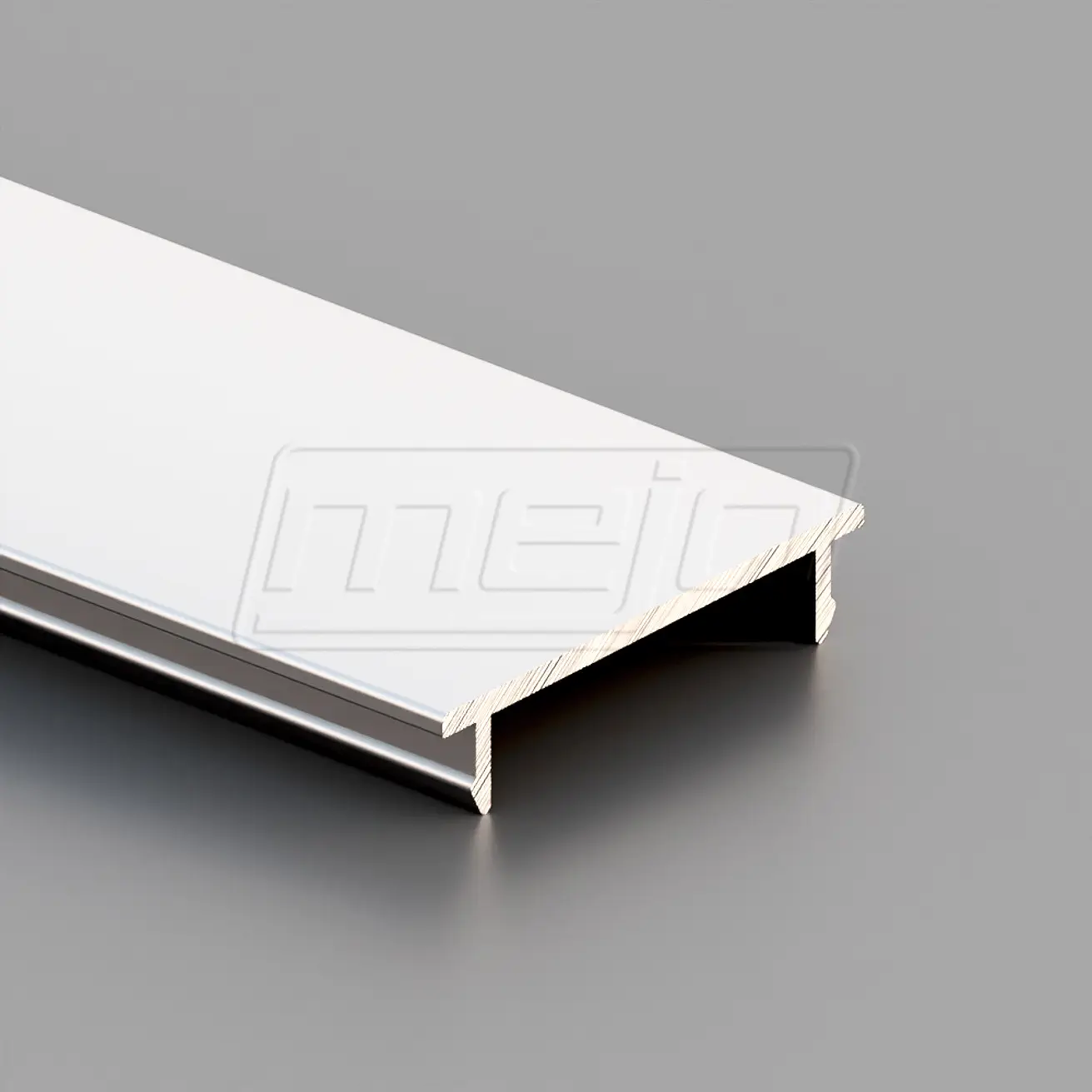

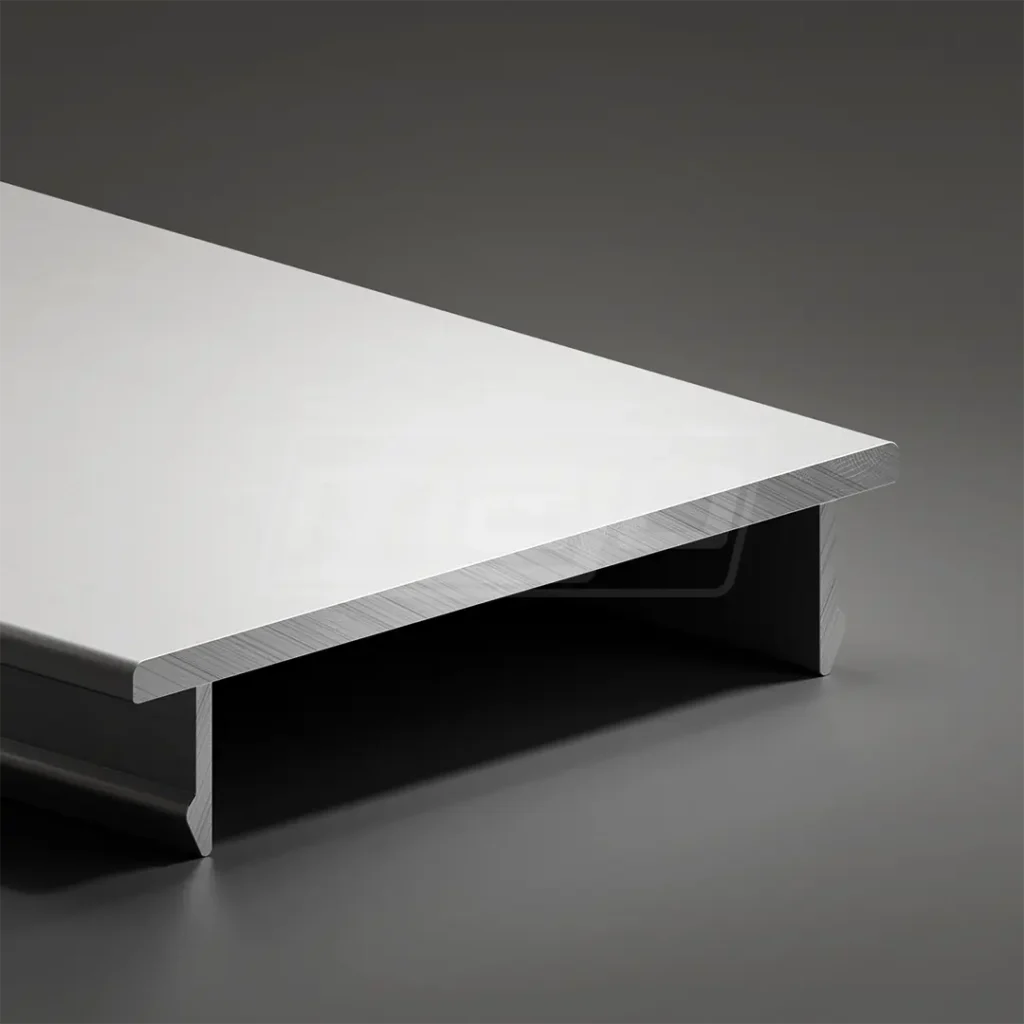

Aluprofil 32×6,6 als Deckelprofil für VP40
Das Aluminiumprofil 32×6,6 dient als Deckelprofil für den Verbinderaufbau mit ISP8-VP40.
Es deckt den dafür vorgesehenen Profilbereich ab und schafft eine geschlossene Oberfläche. Deckel und Verbinder werden anhand ihrer Passgeometrie ausgewählt.
Das Profil ist kompatibel zu den für seine Querschnittsgeometrie vorgesehenen Komponenten der ISP-Profilfamilie. Passende Anschlussprofile und Zubehör werden anhand der jeweiligen Profilzeichnung ausgewählt.
Die Möglichkeiten der mechanischen Bearbeitung reichen bei uns von Bohren, CNC-Fräsen, Sägen, Gewindeschneiden, Ausklinken, Fixlängen, Stanzen, Entgraten, Trowalisieren, Biegen, Kerben, Schleifen, Bürsten, Polieren, Folieren bis hin zu Sonderverpackungen und wärmegedämmten Profilen.
| Bezeichung |
| System | ISP |
| Nut | 8 |
| Raster | leicht |

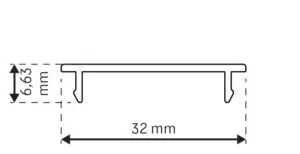

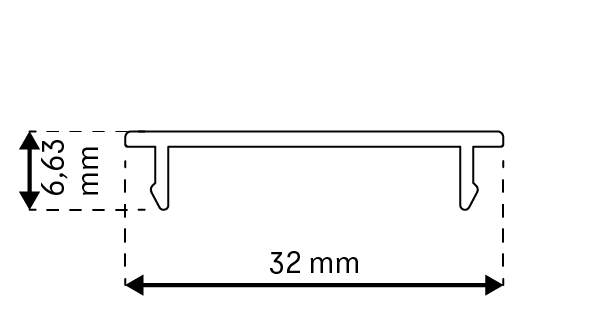

| Abmessung | 32×6,6 mm |
| Ausführung | leicht |
| Vorspannung | – |
| Nutmaß | – |
| Kernbohrung | – |
| Nutzlänge | 6000 oder 6030-0+10 mm |
| Oberfläche |
| Eloxal | E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz |
| Kontaktierung | Standard oder entfernt |
| ESD (pressblank, ohne Eloxal) | optional |
| Normierung |
| Toleranzen | EN 12020-2 |
| REACH | JA |
| ROHS / ROHS 2 | JA |
| Dodd Frank | JA |
| Mechanische Eigenschaften |
| Bezeichnung | EN 573-3 | EN-AW 6063 |
| Zustand | EN 515 | T66 |
| Rp0,2 | [N/mm2] | >= 200 |
| Rm | [N/mm2] | >= 245 |
| A | [%] | >= 8 |
| A 50 | [%] | >= 6 |
| Härte | [HB] | >= 80 |
| Flächenberechnung |
| Fläche | [mm2] | 49,40 | |
| Umfang Außenkontur | mm | 87,10 | |
| Schwerpunkt | X | [mm] | 16,00 |
| Y | [mm] | 5,40 | |
| Flächenträgheitsmoment | |||
| 2. Grad horizontal | IX | [mm4] | 99,00 |
| 2. Grad vertikal | IY | [mm4] | 4879,00 |
| Widerstandsmoment | WX max | [mm3] | 18,20 |
| WX min | [mm3] | 18,20 | |
| WY max | [mm3] | 304,80 | |
| WY min | [mm3] | 304,80 | |
| Nominal – Gewicht (ca. +-) | KG | [kg/m] | 0,134 |
