Kabelkanalprofil 80×57 FLEX13
Passendes Zubehör, Zuschnitt und Profilbearbeitung aus einer Hand.
Vorrätig

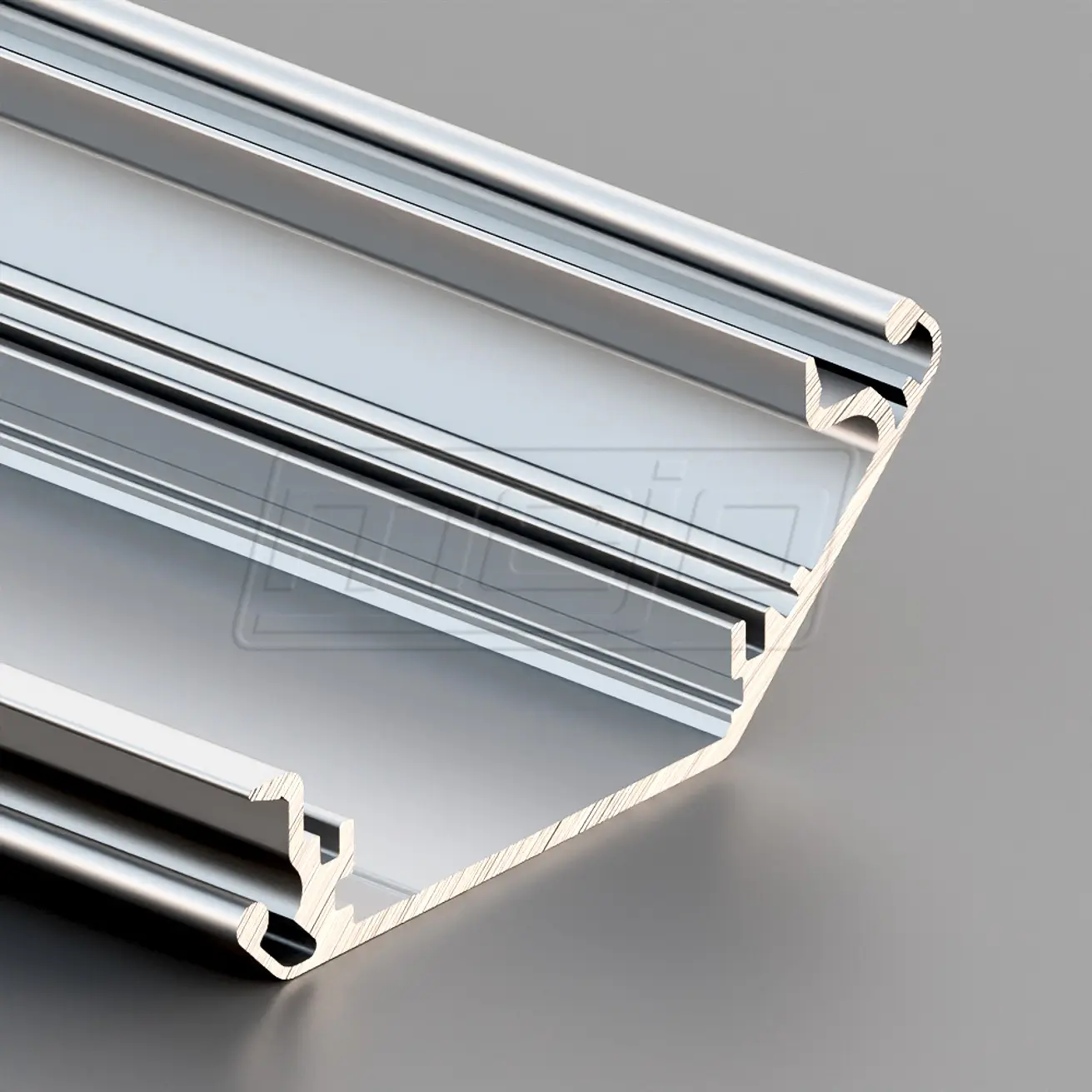

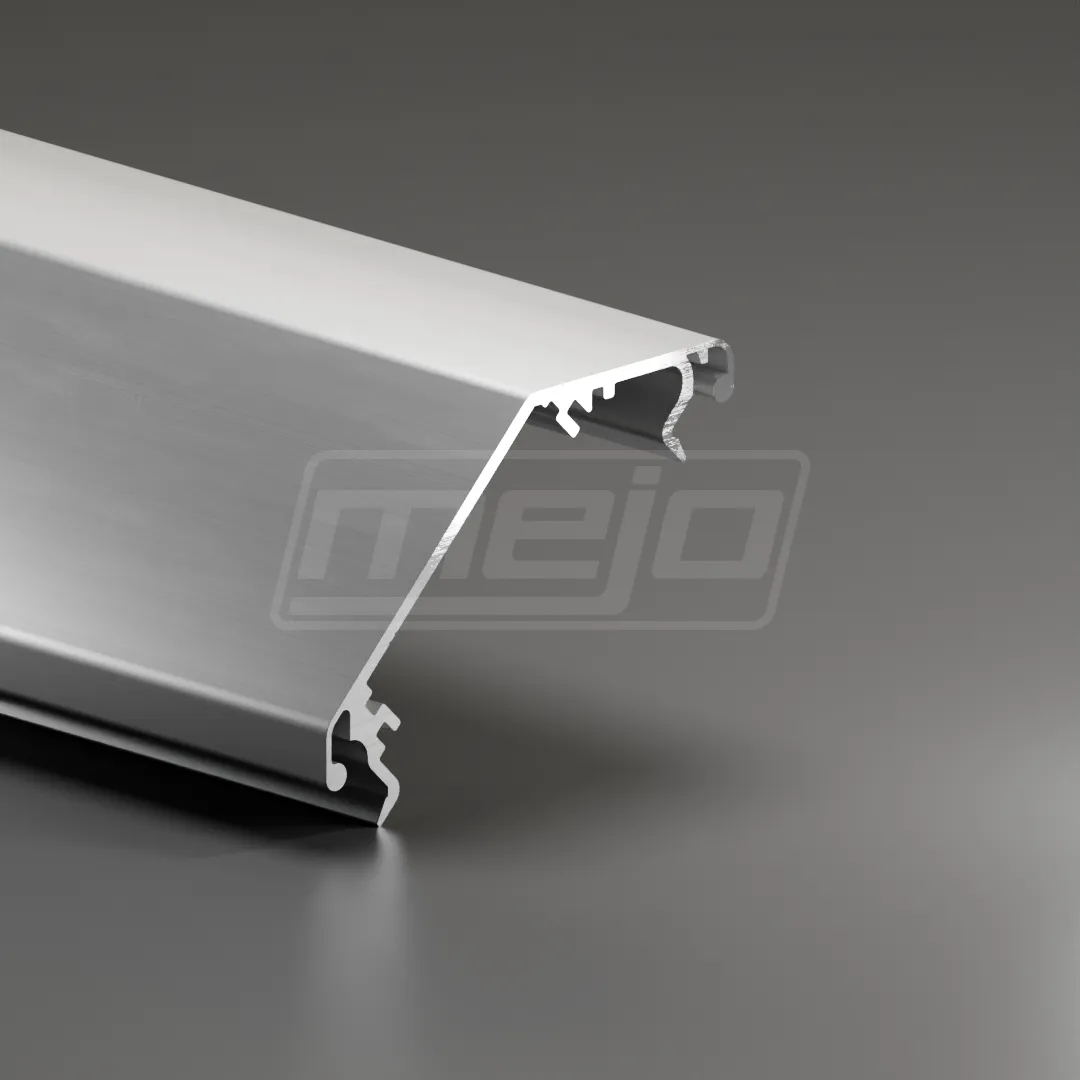

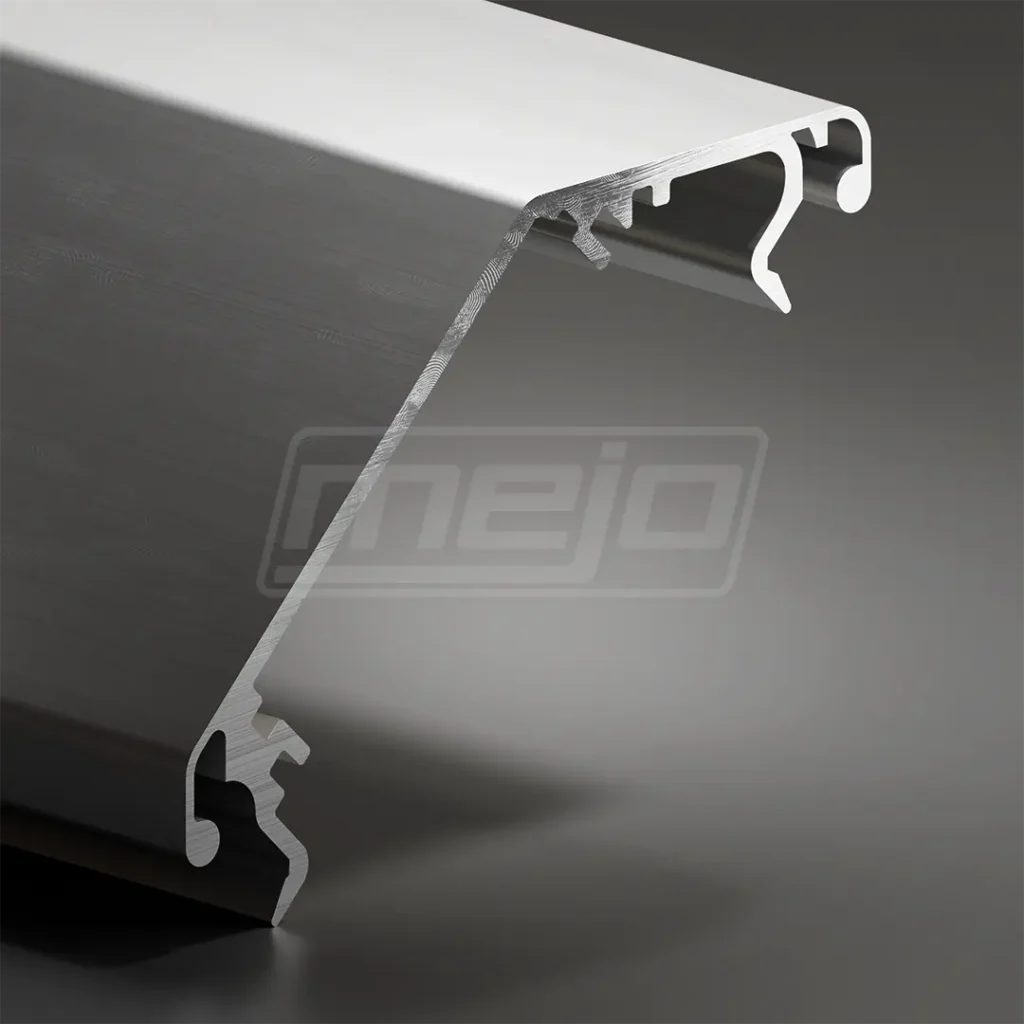

Aluprofil 80×57 FLEX13 als Kabelkanalprofil für geordnete Kabelführung in Profilrahmen
Das Aluminiumprofil 80×57 FLEX13 ist ein Kabelkanalprofil der ISPKK-Serie. Es nimmt Kabel und Leitungen auf und eignet sich für eine geordnete Leitungsführung an Maschinenrahmen, Arbeitsplätzen und technischen Gestellen.

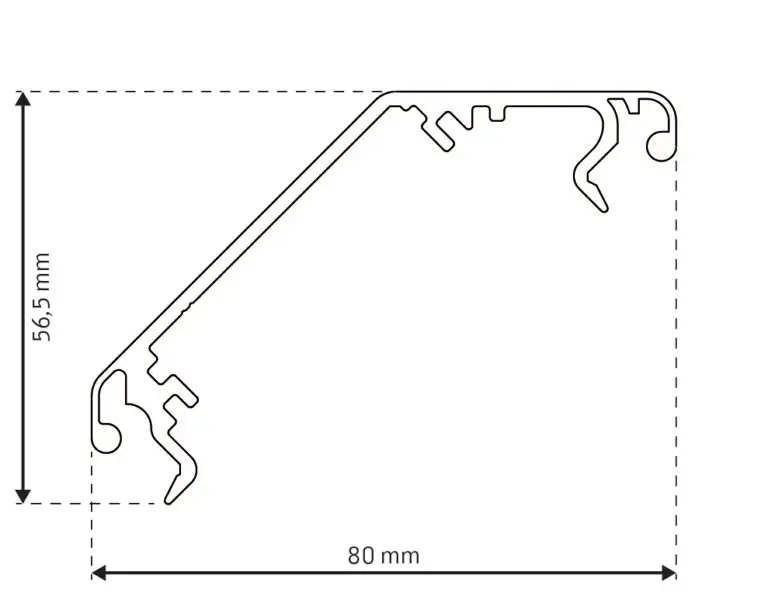

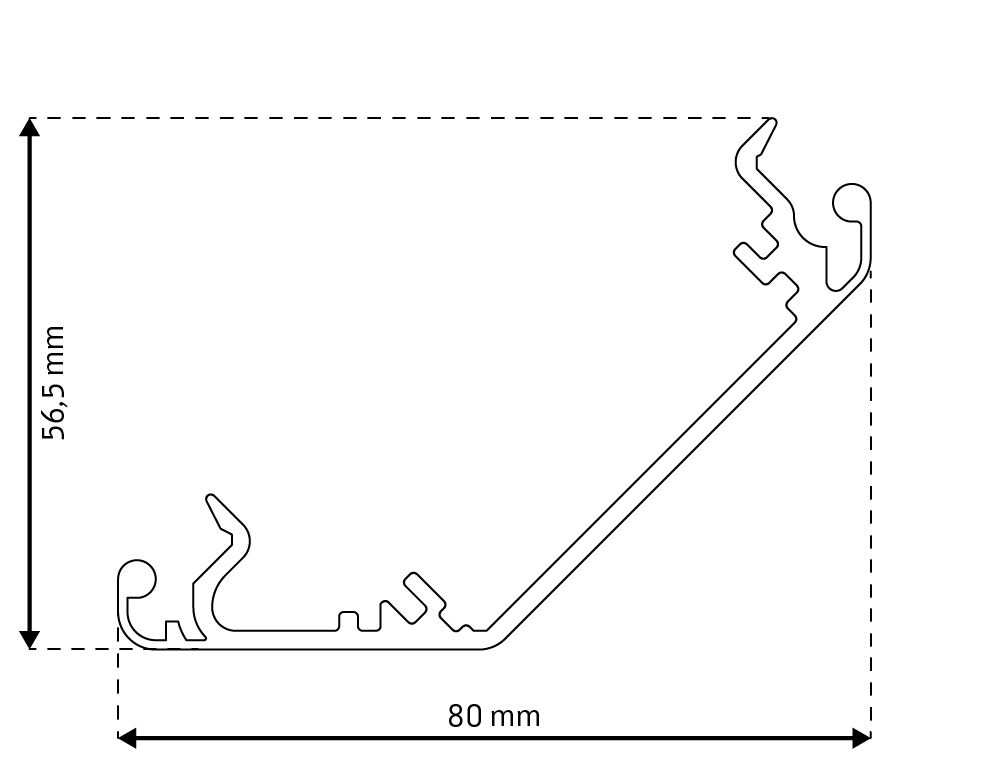

Die benötigte Kanal- und Deckelgeometrie wird anhand der Zeichnungen aufeinander abgestimmt. Nutzbarer Innenraum, Leitungsdurchmesser und die Zugänglichkeit der Anschlüsse bestimmen den vorgesehenen Aufbau. Flex bezeichnet die Profilreihe; das Bauteil ist ein Aluminium-Strangpressprofil.
Das Profil ist kompatibel zu den für seine Querschnittsgeometrie vorgesehenen Komponenten der ISP-Profilfamilie. Passende Anschlussprofile und Zubehör werden anhand der jeweiligen Profilzeichnung ausgewählt.
Die Möglichkeiten der mechanischen Bearbeitung reichen bei uns von Bohren, CNC-Fräsen, Sägen, Gewindeschneiden, Ausklinken, Fixlängen, Stanzen, Entgraten, Trowalisieren, Biegen, Kerben, Schleifen, Bürsten, Polieren, Folieren bis hin zu Sonderverpackungen und wärmegedämmten Profilen.
| Bezeichung |
| System | ISP |
| Nut | 8 |
| Raster | 40 |
| Abmessung | 80×57 mm |
| Ausführung | leicht |
| Vorspannung | 0,2 +0,1/-0,15 mm |
| Nutmaß | 8,0 + 0,4 mm |
| Kernbohrung | – |
| Nutzlänge | 6000/6030 -0+10 mm |
| Oberfläche |
| Eloxal | E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz |
| Kontaktierung | Standard oder entfernt |
| ESD (pressblank, ohne Eloxal) | optional |
| Normierung |
| Toleranzen | EN 12020-2 |
| REACH | JA |
| ROHS / ROHS 2 | JA |
| Dodd Frank | JA |
| Mechanische Eigenschaften |
| Bezeichnung | EN 573-3 | EN-AW 6063 |
| Zustand | EN 515 | T66 |
| Rp0,2 | [N/mm2] | >= 200 |
| Rm | [N/mm2] | >= 245 |
| A | [%] | >= 8 |
| A 50 | [%] | >= 6 |
| Härte | [HB] | >= 80 |
| Flächenberechnung |
| Fläche | [mm2] | 347,20 | |
| Umfang Außenkontur | mm | 345,60 | |
| Schwerpunkt | X | [mm] | 34,90 |
| Y | [mm] | 36,80 | |
| Flächenträgheitsmoment | |||
| 2. Grad horizontal | IX | [mm4] | 111306,00 |
| 2. Grad vertikal | IY | [mm4] | 227041,00 |
| Widerstandsmoment | WX max | [mm3] | 3022,10 |
| WX min | [mm3] | 3022,10 | |
| WY max | [mm3] | 6502,20 | |
| WY min | [mm3] | 5036,10 | |
| Nominal – Gewicht (ca. +-) | KG | [kg/m] | 0,941 |
No Name Konstruktion® – Eine Marke der mejo Metall Josten GmbH & Co. KG
Zusätzliche Informationen
| NNK® Maschinenbauprofile | |
|---|---|
| Produktgruppen | |
| NNK® Ausführung | |
| NNK® Baureihe | |
| Kompatibilität | |
| NNK® Nut | |
| NNK® Raster | |
| NNK® Profilart | Spezialprofil |
