| System |
|

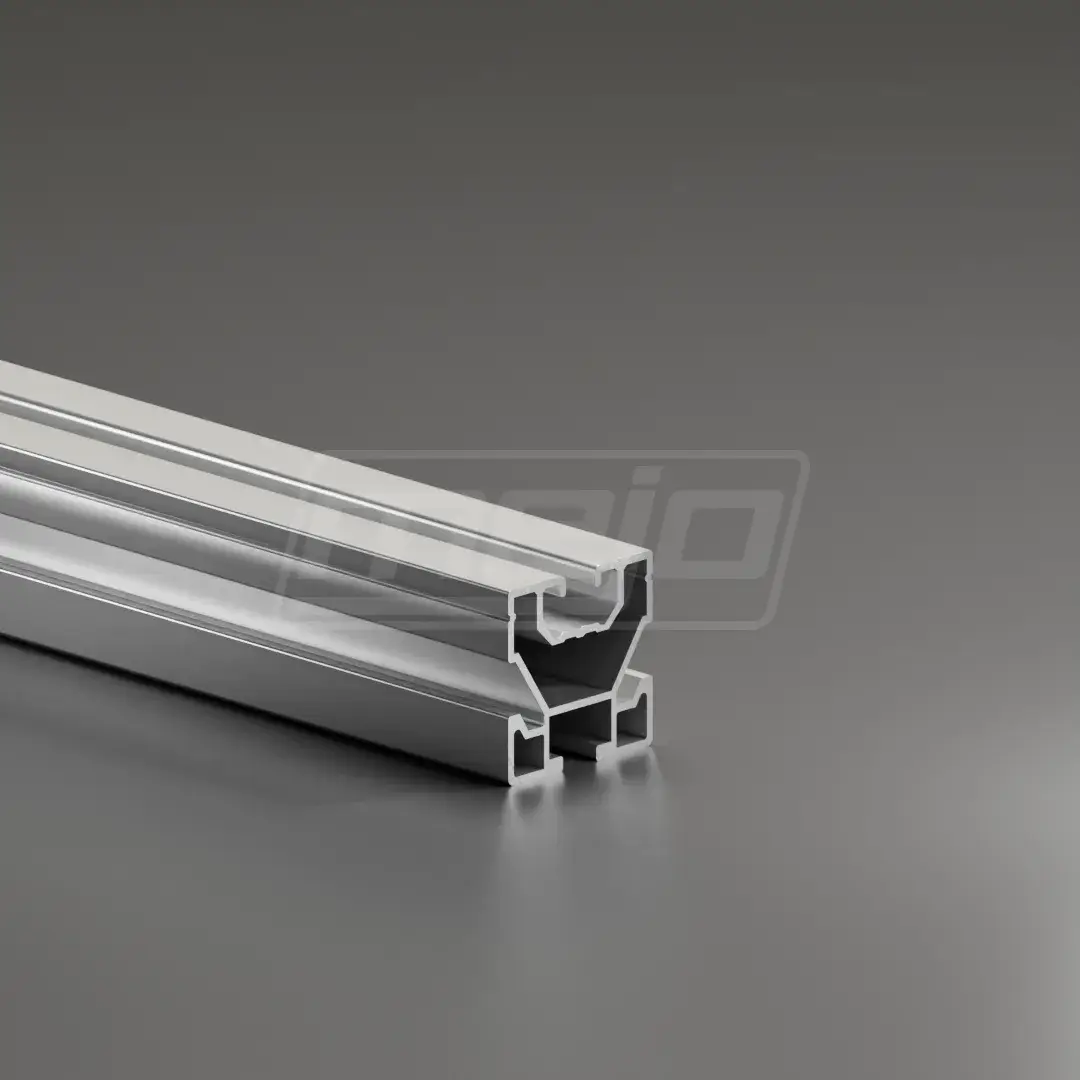

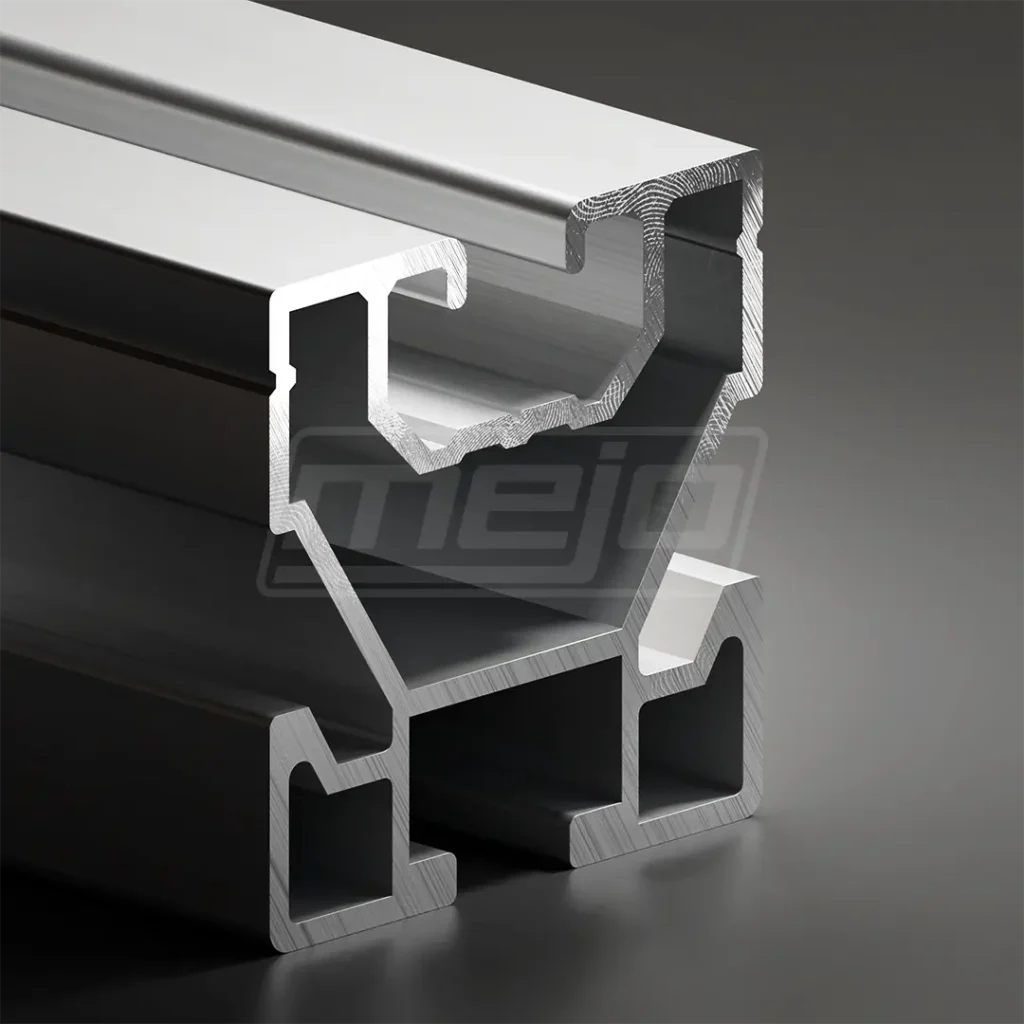

Profil für Kreuzklemme |
| Abmessung |
|
40×40 mm |
| Nutzlänge |
Standard |
6200-0+10 mm |
| Zuschnitte |
optional |
| Sonderlängen |
optional |
| Standard |
DIN 17611 |
pressblank (NQ) |
| Eloxal E6Ev1 silber |
DIN 17611 |
optional |
| Eloxal E6Ev6 schwarz |
DIN 17611 |
optional |
| Toleranzen |
EN 12020-2 |
| REACH |
JA |
| ROHS / ROHS 2 |
JA |
| Dodd Frank |
JA |
| Mechanische Eigenschaften |
| Bezeichnung |
EN 573-3 |
EN-AW 6063 |
| Zustand |
EN 515 |
T66 |
| Rp0,2 |
[N/mm2] |
>= 200 |
| Rm |
[N/mm2] |
>= 245 |
| A |
[%] |
>= 8 |
| A 50 |
[%] |
>= 6 |
| Härte |
[HB] |
>= 80 |
| Schwerpunkt |
X |
[mm] |
20 |
| Y |
[mm] |
19,06 |
|
Flächenträgheitsmoment
|
|
|
|
| 2. Grad horizontal |
IX |
[mm4] |
62752 |
| 2. Grad vertikal |
IY |
[mm4] |
62190 |
| Widerstandsmoment |
WX max |
[mm3] |
3291,6 |
| WX min |
[mm3] |
2997,3 |
| WY max |
[mm3] |
3109,5 |
| WY min |
[mm3] |
3109,5 |
| Nominal – Gewicht (ca. +-) |
KG |
[kg/m] |
1,061 |
| Dacharten |
alle |
| Anbindung o. |
Nutenstein Nut 8 |
| Anbindung s. |
– |
| Anbindung u. |
DIN 933 M10 |
| Nutenstein |
NNS 91 |
| Clips-Klemme |
NNS 93 |
| Kreuzklemme |
NNS K39 |
| Kreuzwinkel |
– |
| Kabelkanal |
– |
| Kabel-Clips |
handelsüblich Nut 8/Nut 10 |
| Endkappe |
NNS 70 als 40 mm Abschnitt |
| Äußerer Verbinder |
NNS 70 |
| Innerer Verbinder |
NNS 75 |
| Adapter für Flach-/Blechdach |
NNS 84 oder NNS 97 |
| Adapter für Stockschrauben |
NNS 98 oder NNS 87/88 |
| Adapter für Dachhaken vertikal |
– |
| Adapter Höhenausgleich |
– |
| Aufständerungsgelenk |
NNS 86 |
| Spannweite |
gem. Flächenberechnung |
| Statik |
kundenseitig |
