| System |
|

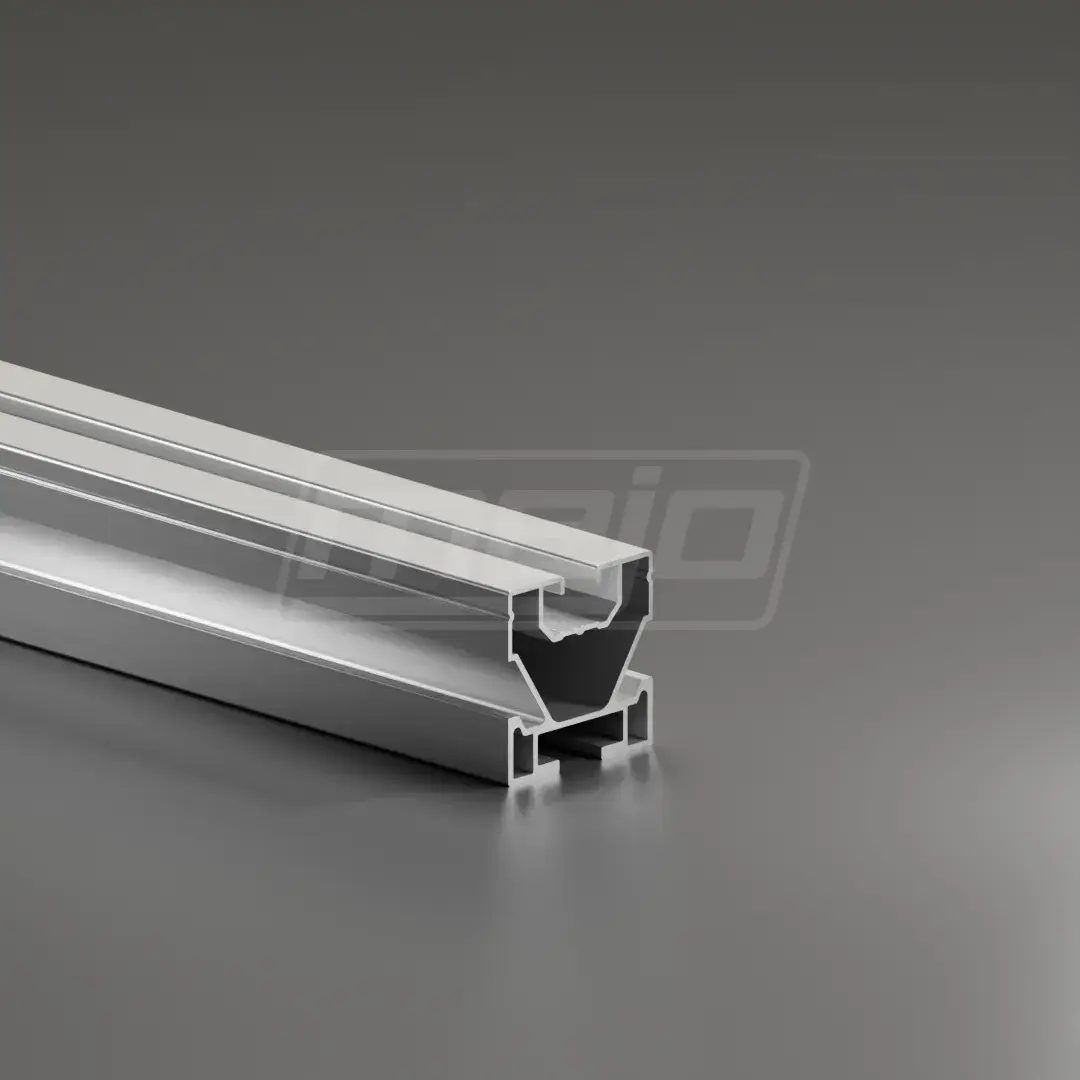

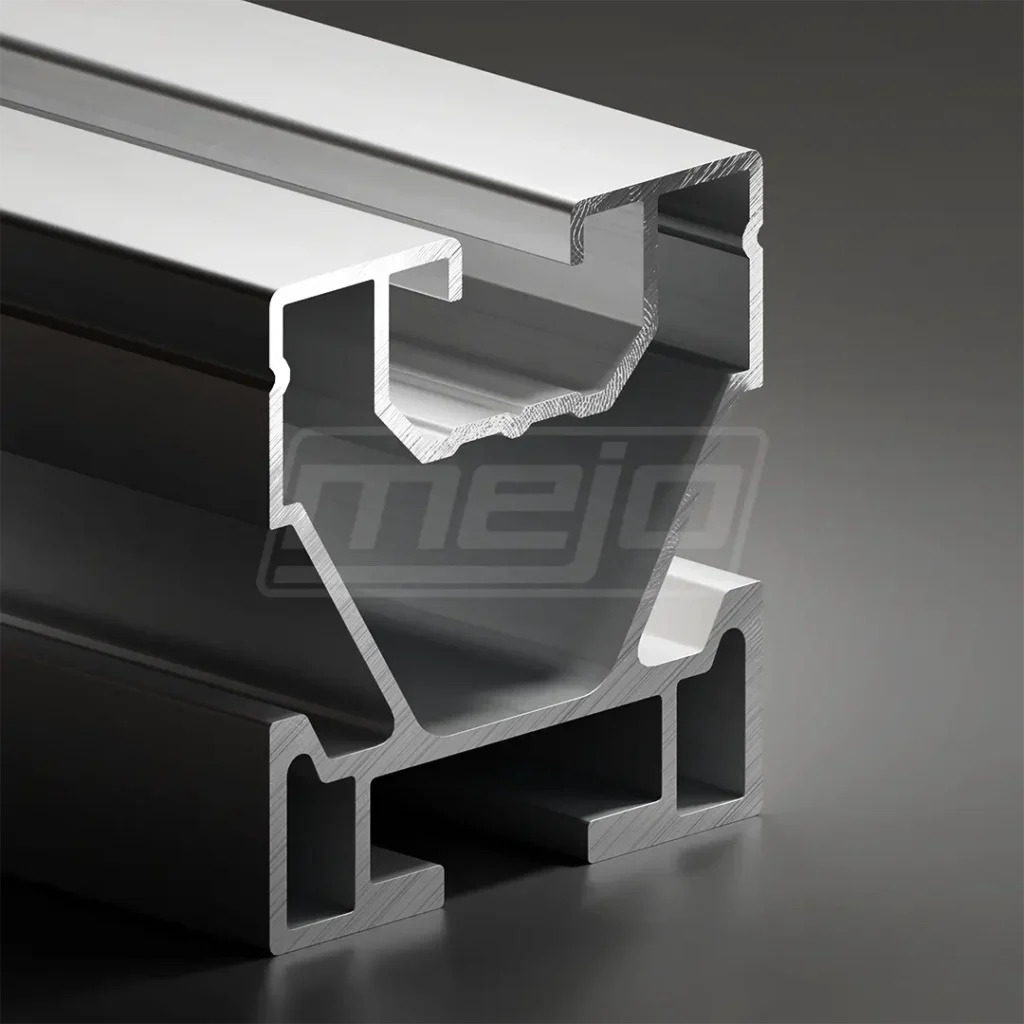

Profil für Kreuzklemme |
| Abmessung |
|
40×40 mm |
| Nutzlänge |
Standard |
6200-0+10 mm |
| Zuschnitte |
optional |
| Sonderlängen |
optional |
| Standard |
DIN 17611 |
pressblank (NQ) |
| Eloxal E6Ev1 silber |
DIN 17611 |
optional |
| Eloxal E6Ev6 schwarz |
DIN 17611 |
optional |
| Toleranzen |
EN 12020-2
|
| REACH |
JA |
ROHS / ROHS 2
|
JA |
Dodd Frank
|
JA |
Mechanische Eigenschaften
|
| Bezeichnung |
EN 573-3 |
EN-AW 6063 |
| Zustand |
EN 515 |
T66 |
| Rp0,2 |
[N/mm2] |
>= 200 |
| Rm |
[N/mm2] |
>= 245
|
| A |
[%] |
>= 8 |
A 50
|
[%] |
>= 6 |
| Härte |
[HB] |
>= 80
|
| Schwerpunkt |
X |
[mm] |
20 |
| Y |
[mm] |
18,6 |
|
Flächenträgheitsmoment
|
|
|
|
| 2. Grad horizontal |
IX |
[mm4] |
62537 |
| 2. Grad vertikal |
IY |
[mm4] |
63027 |
| Widerstandsmoment |
WX max |
[mm3] |
3360,6 |
| WX min |
[mm3] |
2923,5 |
| WY max |
[mm3] |
3151,3 |
| WY min |
[mm3] |
3151,3 |
| Nominal – Gewicht (ca. +-) |
KG |
[kg/m] |
1,068 |
| Dacharten |
alle |
| Anbindung o. |
Nutenstein Nut 8 |
| Anbindung s. |
– |
| Anbindung u. |
Hammerkopfschraube 28/15 |
| Nutenstein |
NNS 91 |
| Clips-Klemme |
NNS 93 |
| Kreuzklemme |
NNS K39 |
| Kreuzwinkel |
– |
| Kabelkanal |
– |
| Kabel-Clips |
handelsüblich Nut 8/Nut 10 |
| Endkappe |
NNS 70 als 40 mm Abschnitt |
| Äußerer Verbinder |
NNS 70 |
| Innerer Verbinder |
NNS 75 |
| Adapter für Flach-/Blechdach |
NNS 84-H oder NNS 97 |
| Adapter für Stockschrauben |
NNS 98 |
| Adapter für Dachhaken vertikal |
– |
| Adapter Höhenausgleich |
– |
| Aufständerungsgelenk |
NNS 86 |
| Spannweite |
gem. Flächenberechnung |
| Statik |
kundenseitig |
