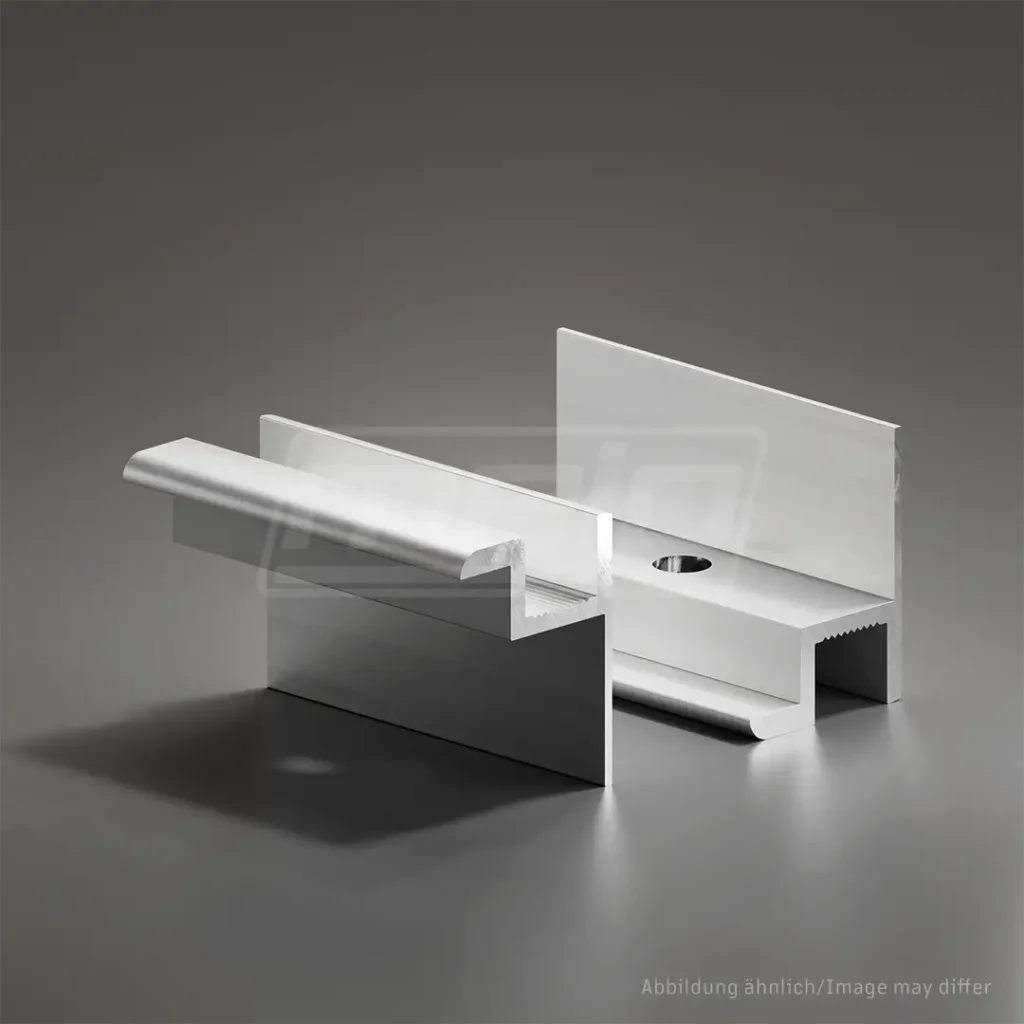

| System | | Endklemme für gerahmte Module |
| Einsatzbereich | | A = 37,5 mm |
| Nutzlänge | Standard | 70 mm |
| Sonderlängen | optional |
| Bohrung | | 8,7 mm zentriert |
| Nominal – Gewicht | | ca. +- 0,562 kg/m |
| Standard | DIN 17611 | pressblank (NQ) |
| Eloxal E6Ev1 silber | DIN 17611 | optional |
| Eloxal E6Ev6 schwarz | DIN 17611 | optional |
| Toleranzen | EN 12020-2
|
| REACH | JA |
ROHS / ROHS 2
| JA |
Dodd Frank
| JA |
Mechanische Eigenschaften
|
| Bezeichnung | EN 573-3 | EN-AW 6063 |
| Zustand | EN 515 | T66 |
| Rp0,2 | [N/mm2] | >= 200 |
| Rm | [N/mm2] | >= 245
|
| A | [%] | >= 8 |
A 50
| [%] | >= 6 |
| Härte | [HB] | >= 80
|
Modulhöhe | Schraube DIN912 mit Gewinde bis zum Schaft |
| Abmessung A | Schiene mit Kanal für Nutensteine | Sicherungsscheibe / Federring [nur Nutensteinkanal] | Schiene mit Kanal für 4-kant Mutter |
| 37,5 mm | M8 x 40 | | M8 x 40 / 45 |
| Die optimale Klemmenhöhe ist etwas geringer als die Modulrahmenhöhe. Dadurch ergeben sich nur minimale thermische Wechselbeanspruchungen, die durch unterschiedliche Ausdehnungskoeffizienten der Schraube und des Modulrahmens entstehen. Grundsätzlich ist bei den Klemmverbindungen eine Schraubensicherung vorzusehen. Es ist stets sicherzustellen, dass das Gewinde des Nutensteins / der Mutter vollständig genutzt wird – ggf. durch Wahl entsprechender Distanz- oder Sicherungsscheiben. Bei Verwendung Clips-Halter NNS® 93 muss die Schraube bis zum Grund des Profilkanals reichen. |
