| System |
|

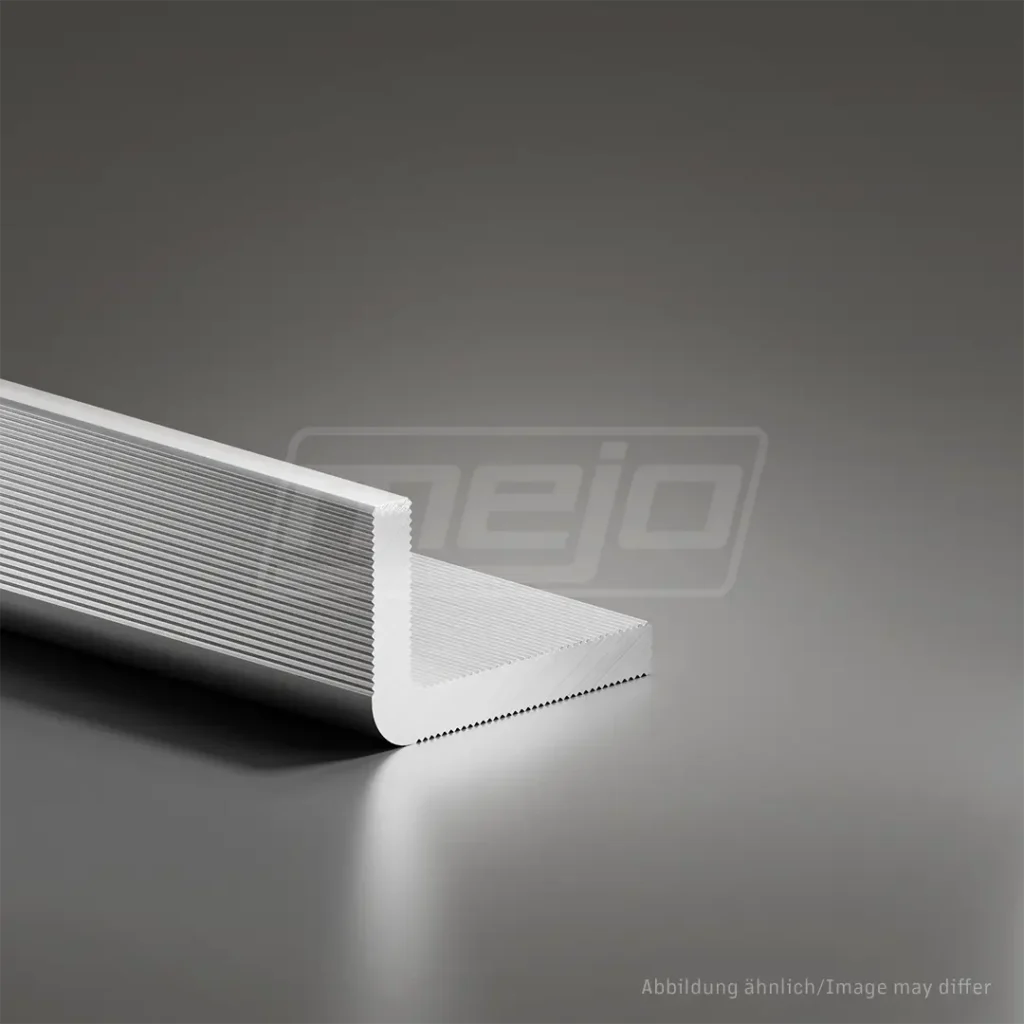

Winkel für Kreuzverband |
| Profil |
|
diverse |
| Nutzlänge |
Standard |
40 mm |
| Lochung |
38 mm Seite |
20×9 mm |
| 58 mm Seite |
40×9 mm |
| Standard |
DIN 17611 |
pressblank (NQ) |
| Eloxal E6Ev1 silber |
DIN 17611 |
optional |
| Eloxal E6Ev6 schwarz |
DIN 17611 |
optional |
| Toleranzen |
EN 12020-2
|
| REACH |
JA |
ROHS / ROHS 2
|
JA |
Dodd Frank
|
JA |
Mechanische Eigenschaften
|
| Bezeichnung |
EN 573-3 |
EN-AW 6063 |
| Zustand |
EN 515 |
T66 |
| Rp0,2 |
[N/mm2] |
>= 200 |
| Rm |
[N/mm2] |
>= 245
|
| A |
[%] |
>= 8 |
A 50
|
[%] |
>= 6 |
| Härte |
[HB] |
>= 80
|
| Schwerpunkt |
X |
[mm] |
k.A. |
| Y |
[mm] |
k.A. |
|
Flächenträgheitsmoment
|
|
|
|
| 2. Grad horizontal |
IX |
[mm4] |
k.A. |
| 2. Grad vertikal |
IY |
[mm4] |
k.A. |
| Widerstandsmoment |
WX max |
[mm3] |
k.A. |
| WX min |
[mm3] |
k.A. |
| WY max |
[mm3] |
k.A. |
| WY min |
[mm3] |
k.A. |
| Nominal – Gewicht (ca. +-) |
KG |
[kg/m] |
1,829 |
| Einsatzbereich |
Montage eines Kreuzverbands durch zwei gekreuzte Montageschienen. Arretierungsklemme bei senkrecht laufenden Montageschienen unterhalb der untersten Endklemme (Anziehdrehmoment 15 Nm). Hierdurch wird ein Abrutschen der Endklemme verhindert. |
| Anbindung |
Verschraubung
|
| Kreuzverband oben |
Profile mit seitlichem Kanal Nut 8 |
| Kreuzverband unten |
Profile mit oberem Kanal 8 |
