| System |
|

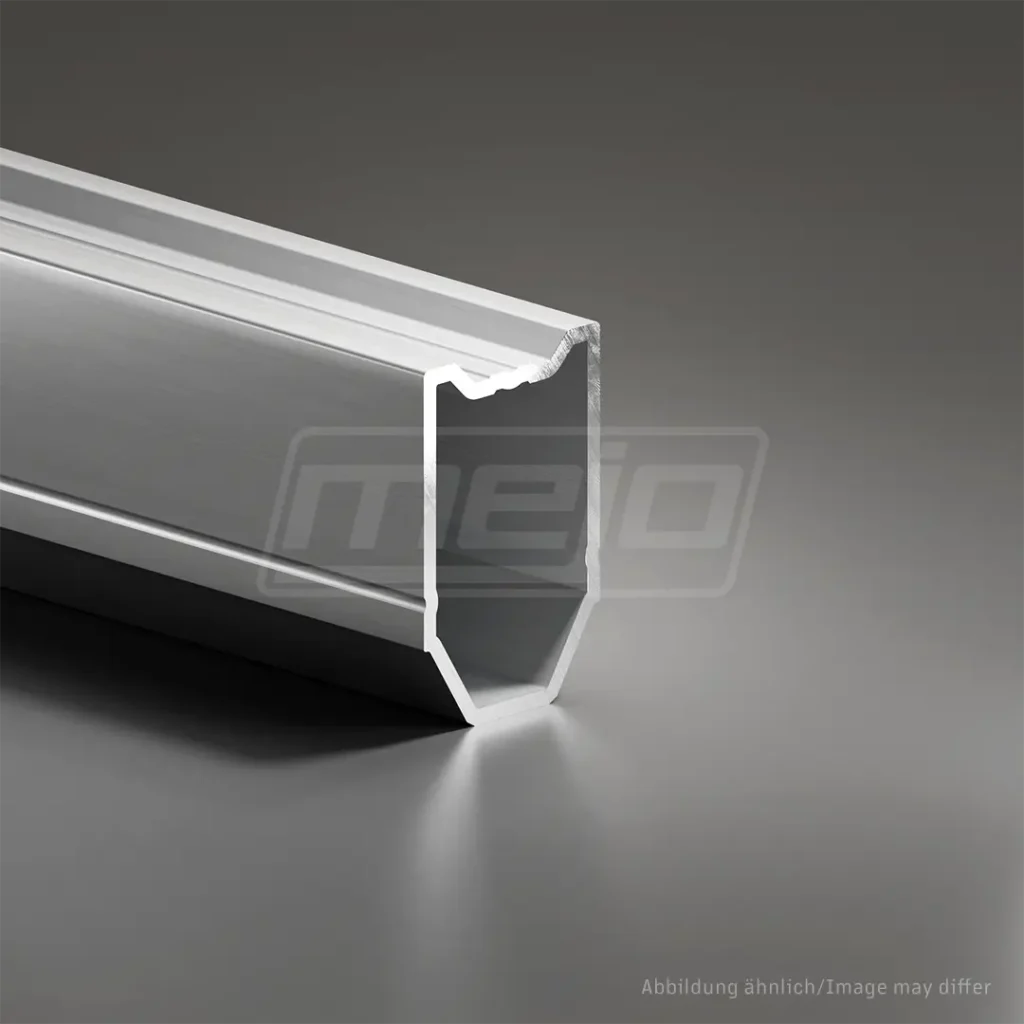

Profilverbinder |
| Profil |
|
NNS K32 / NNS K32-H |
| Nutzlänge |
Standard |
6200-0+10 mm |
| Zuschnitte |
optional |
| Sonderlängen |
optional |
| Standard |
DIN 17611 |
pressblank (NQ) |
| Eloxal E6Ev1 silber |
DIN 17611 |
optional |
| Eloxal E6Ev6 schwarz |
DIN 17611 |
optional |
| Toleranzen |
EN 12020-2
|
| REACH |
JA |
ROHS / ROHS 2
|
JA |
Dodd Frank
|
JA |
Mechanische Eigenschaften
|
| Bezeichnung |
EN 573-3 |
EN-AW 6063 |
| Zustand |
EN 515 |
T66 |
| Rp0,2 |
[N/mm2] |
>= 200 |
| Rm |
[N/mm2] |
>= 245
|
| A |
[%] |
>= 8 |
A 50
|
[%] |
>= 6 |
| Härte |
[HB] |
>= 80
|
| Schwerpunkt |
X |
[mm] |
18,25 |
| Y |
[mm] |
30,57 |
|
Flächenträgheitsmoment
|
|
|
|
| 2. Grad horizontal |
IX |
[mm4] |
155486,4 |
| 2. Grad vertikal |
IY |
[mm4] |
71757,6 |
| Widerstandsmoment |
WX max |
[mm3] |
5085,5 |
| WX min |
[mm3] |
5997,6 |
| WY max |
[mm3] |
4479,9 |
| WY min |
[mm3] |
4479,9 |
| Nominal – Gewicht (ca. +-) |
KG |
[kg/m] |
1,134 |
| Einsatzbereich |
Innere Profilverbinder |
| Anbindung |
selbstschneidende Schraube DIN7504 // 3,9×19
Nieten
|
|
Beachten Sie unbedingt die temperatur bedingte Ausdehnung von Aluminium.
Lassen Sie stets ausreichend Dehnungsfugen zwischen den Schienen. (z. B. 30 mm alle ca. 6 m)
|
No Name Solar® – Eine Marke der mejo Metall Josten GmbH & Co. KG
