| System | | Profilverbinder |

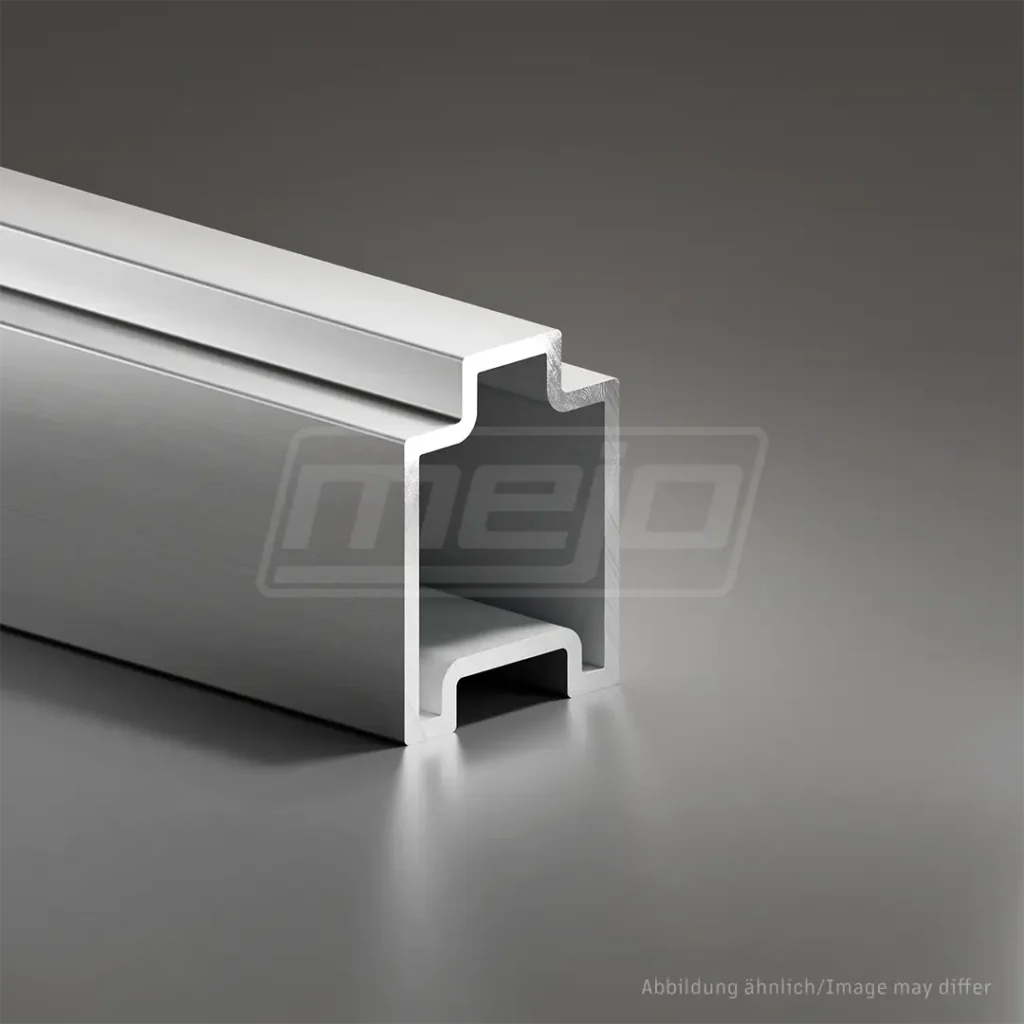

| Profil | | NNS 36 |
| Nutzlänge | Standard | 6200-0+10 mm |
| Zuschnitte | optional |
| Sonderlängen | optional |
| Standard | DIN 17611 | pressblank (NQ) |
| Eloxal E6Ev1 silber | DIN 17611 | optional |
| Eloxal E6Ev6 schwarz | DIN 17611 | optional |
| Toleranzen | EN 12020-2 |
| REACH | JA |
| ROHS / ROHS 2 | JA |
| Dodd Frank | JA |
| Mechanische Eigenschaften |
| Bezeichnung | EN 573-3 | EN-AW 6063 |
| Zustand | EN 515 | T66 |
| Rp0,2 | [N/mm2] | >= 200 |
| Rm | [N/mm2] | >= 245 |
| A | [%] | >= 8 |
| A 50 | [%] | >= 6 |
| Härte | [HB] | >= 80 |
| Schwerpunkt | X | [mm] | k. A. |
| Y | [mm] | k. A. |
Flächenträgheitsmoment | | | |
| 2. Grad horizontal | IX | [mm4] | k. A. |
| 2. Grad vertikal | IY | [mm4] | k. A. |
| Widerstandsmoment | WX max | [mm3] | k. A. |
| WX min | [mm3] | k. A. |
| WY max | [mm3] | k. A. |
| WY min | [mm3] | k. A. |
| Nominal – Gewicht (ca. +-) | KG | [kg/m] | 1,641 |
| Einsatzbereich | Innere Profilverbinder |
| Anbindung | selbstschneidende Schraube DIN7504 // 3,9×19 Nieten |
Beachten Sie unbedingt die temperatur bedingte Ausdehnung von Aluminium. Lassen Sie stets ausreichend Dehnungsfugen zwischen den Schienen. (z. B. 30 mm alle ca. 6 m) |
