| System |
BSP |
| Nut |
6 |
| Raster |
20 |
| Abmessung |

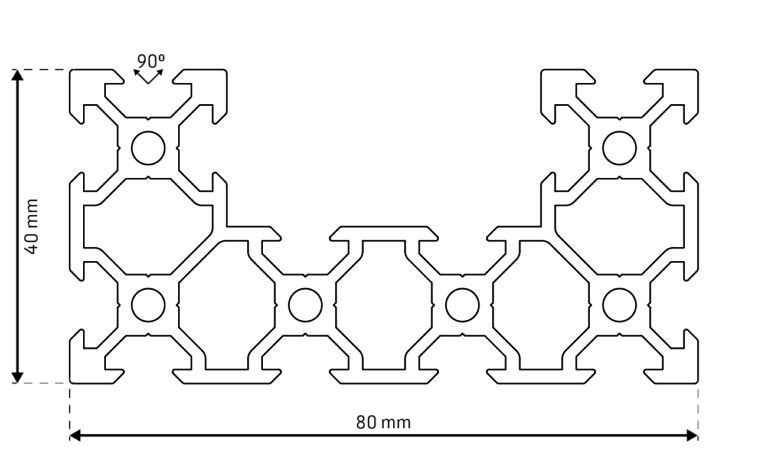

40x80x40 mm |
| Ausführung |
leicht |
| Vorspannung |
0,2 +0,1/-0,15 mm |
| Nutmaß |
6,2 +0,2/-0,1 mm |
| Kernbohrung |
4,2 +0,15/-0,15 |
| Nutzlänge |
6000/6030 -0+10 mm |
| Eloxal |
E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz |
| Kontaktierung |
Standard oder entfernt |
| ESD (pressblank, ohne Eloxal) |
optional |
| Toleranzen |
EN 12020-2 |
| REACH |
JA |
| ROHS / ROHS 2 |
JA |
| Dodd Frank |
JA |
| Mechanische Eigenschaften |
| Bezeichnung |
EN 573-3 |
EN-AW 6063 |
| Zustand |
EN 515 |
T66 |
| Rp0,2 |
[N/mm2] |
>= 200 |
| Rm |
[N/mm2] |
>= 245 |
| A |
[%] |
>= 8 |
| A 50 |
[%] |
>= 6 |
| Härte |
[HB] |
>= 80 |
| Fläche |
|
[mm2] |
823,10 |
| Umfang Außenkontur |
|
mm |
517,10 |
| Schwerpunkt |
X |
[mm] |
40,00 |
| |
Y |
[mm] |
17,38 |
| Flächenträgheitsmoment |
|
|
|
| 2. Grad horizontal |
IX |
[mm4] |
121561,00 |
| 2. Grad vertikal |
IY |
[mm4] |
583424,00 |
| Widerstandsmoment |
WX max |
[mm3] |
6995,80 |
| |
WX min |
[mm3] |
5373,20 |
| |
WY max |
[mm3] |
14586,20 |
| |
WY min |
[mm3] |
14585,10 |
| Nominal – Gewicht (ca. +-) |
KG |
[kg/m] |
2,231 |
