Abdeckprofil Nut 8 59,6×10,7 leicht
Kompatibel zu item 0.0.452.02.
Passendes Accessoires, Zuschnitt und Profilbearbeitung aus einer Hand.
Op voorraad
Abdeckprofil Nut 8 59,6×10,7 leicht für breite, geschlossene Sichtflächen

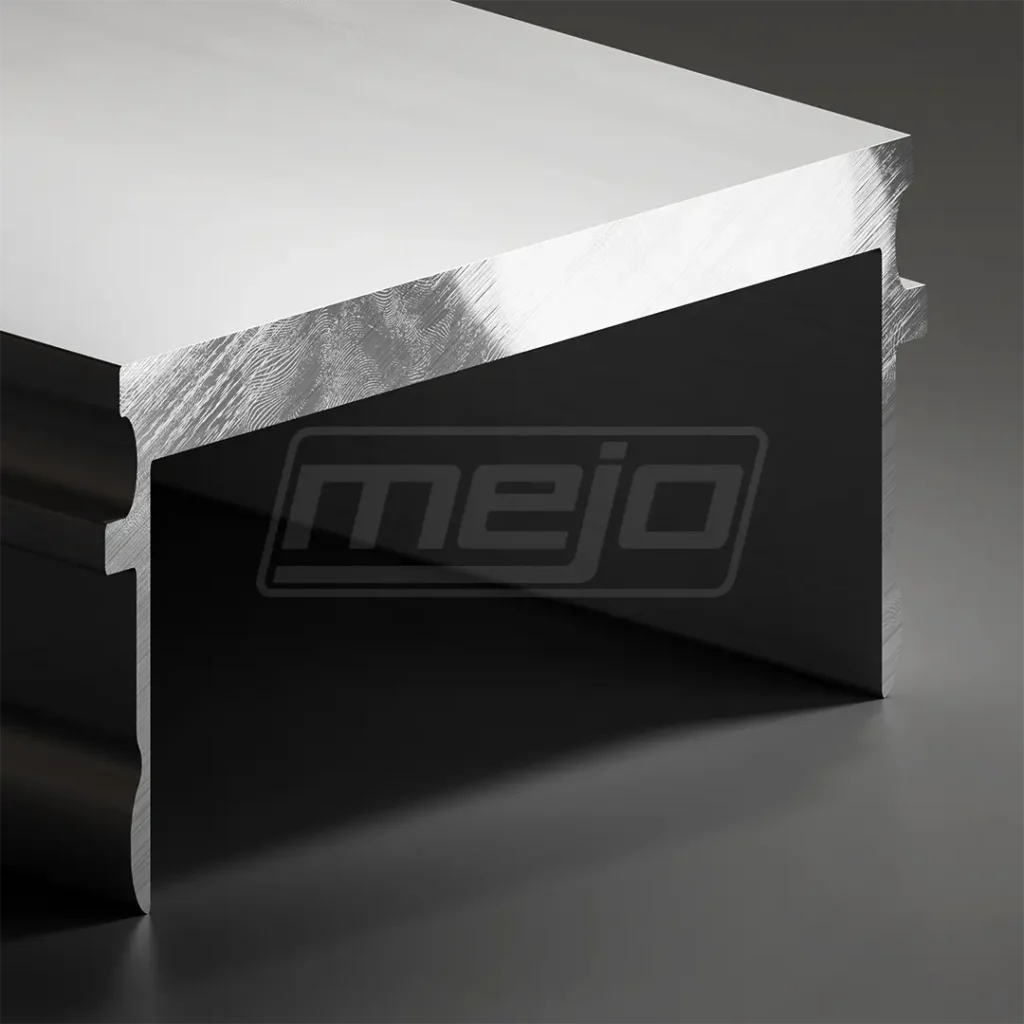

Das Abdeckprofil Nut 8 59,6×10,7 leicht ist ein eloxiertes Aluminiumprofil zur Abdeckung des integrierten Kanals an passenden Ständerprofilen 8 80×40 K60 und 2xK60. Es wird zusammen mit diesen Profilen für Transportstrecken, Rollenbahnen und technische Aufbauten mit integriertem Kanal eingesetzt.

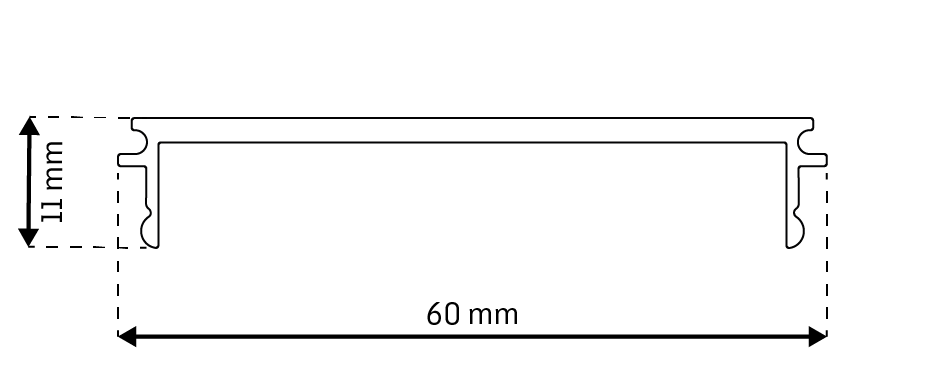

Durch die Breite von 59,6 mm ist das Abdeckprofil auf entsprechende 60-mm-Profilflächen ausgelegt. So lassen sich passende Maschinenrahmen, Schutzverkleidungen, Betriebseinrichtungen und modulare Profilkonstruktionen optisch geschlossen und sauber ausführen.
Das Abdeckprofil ist kompatibel zu item 0.0.452.02 und kann im passenden ISP-/item-kompatiblen Nut-8-Umfeld eingesetzt werden – ohne Systemzwang.
Passende Nut-8-Profile und weiteres Accessoires sind separat erhältlich. So erhalten Sie Profile, Abdeckprofile und passende Komponenten für Ihre Konstruktion direkt aus einer Hand.
Die Möglichkeiten der mechanischen Bearbeitung reichen bei uns von Bohren, CNC-Fräsen, Sägen, Gewindeschneiden, Ausklinken, Fixlängen, Stanzen, Entgraten, Trowalisieren, Biegen, Kerben, Schleifen, Bürsten, Polieren, Folieren bis hin zu Sonderverpackungen und wärmegedämmten Profilen.
| Aanduiding |
| Systeem | ISB |
| Groef | 8 |
| Raster | 40 |
| Dimensie | 80×40 mm |
| Uitvoering | licht |
| Voorspanning | – |
| Nutmaß | – |
| Kernboren | – |
| Bruikbare lengte | – |
| Oppervlak |
| Geanodiseerd | E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz |
| Contactpunten | Standaard of verwijderd |
| ESD (blank, zonder anodisering) | Optioneel |
| Normalisatie |
| Toleranties | EN 12020-2 |
| REACH | JA |
| ROHS / ROHS 2 | JA |
| Dodd Frank | JA |
| Mechanische eigenschappen |
| Aanduiding | EN 573-3 | EN-AW 6063 |
| Voorwaarde | EN 515 | T66 |
| Rp0,2 | [N/mm2] | >= 200 |
| Rm | [N/mm2] | >= 245 |
| A | [%] | >= 8 |
| A 50 | [%] | >= 6 |
| Hardheid | [HB] | >= 80 |
| Gebiedsberekening |
| Fläche | [mm2] | 135,90 | |
| Umfang Außenkontur | mm | 160,80 | |
| Zwaartepunt | X | [mm] | 1,80 |
| Y | [mm] | 29,80 | |
| Traagheidsmoment | |||
| 2e graad horizontaal | IX | [mm4] | 47280,00 |
| 2e graad verticaal | IY | [mm4] | 640,00 |
| Weerstandsmoment | WX max | [mm3] | 1586,60 |
| WX min | [mm3] | 1586,60 | |
| WY max | [mm3] | 352,80 | |
| WY min | [mm3] | 72,00 | |
| Nominaal gewicht (ca. +/–) | KG | [kg/m] | 0,368 |
