Abdeckprofil Nut 8 NAD Alu
ISP8-NAD

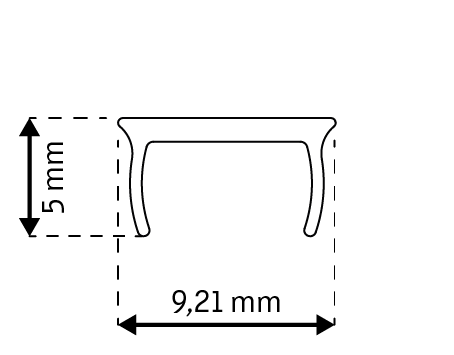

9,5×5 mm
EN-AW 6063 T66
ISB Systeem
Kompatibel zu item 0.0.452.03

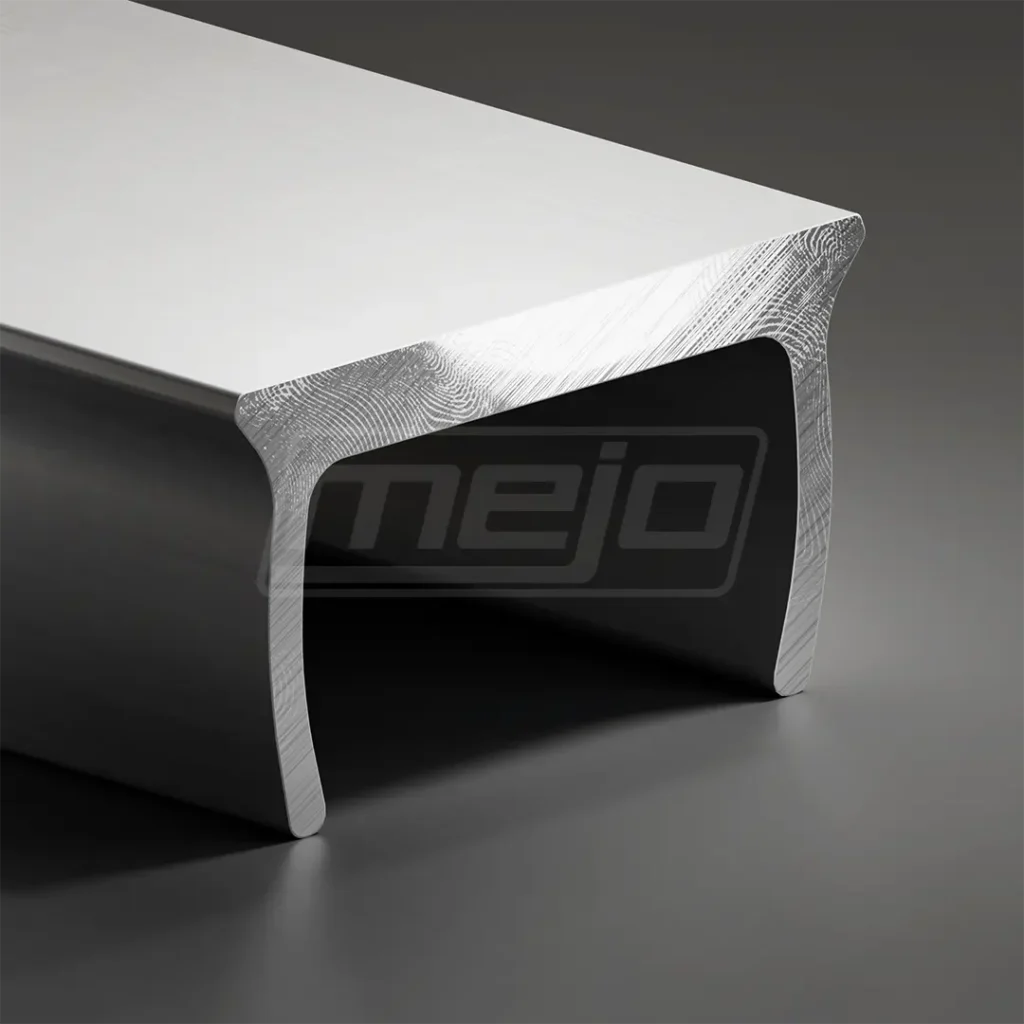

Abdeckprofil Nut 8 NAD Alu für geschlossene Profilnuten und einheitliche Sichtflächen
Das Abdeckprofil Nut 8 NAD Alu ist ein eloxiertes Aluminiumprofil zum sauberen Verschließen offener Profilnuten in passenden Nut-8-Konstruktionen. Es schützt die Profilnut vor Staub und Verunreinigungen und sorgt für eine reinigungsfreundliche Oberfläche.
Durch die Aluminium-Ausführung entsteht eine einheitliche, hochwertige Sichtfläche an Profilseiten, bei denen offene Nuten optisch oder funktional nicht gewünscht sind. Das Abdeckprofil eignet sich besonders für Maschinenrahmen, Schutzverkleidungen, Betriebseinrichtungen, Arbeitsplätze und modulare Profilkonstruktionen mit sauberem Erscheinungsbild.
Das Abdeckprofil ist kompatibel zu item 0.0.452.03 und kann im passenden ISP-/item-kompatiblen Nut-8-Umfeld eingesetzt werden – ohne Systemzwang.
Passende Nut-8-Profile und weiteres Zubehör sind separat erhältlich. So erhalten Sie Profile, Abdeckprofile und passende Komponenten für Ihre Konstruktion direkt aus einer Hand.
Die Möglichkeiten der mechanischen Bearbeitung reichen bei uns von Bohren, CNC-Fräsen, Sägen, Gewindeschneiden, Ausklinken, Fixlängen, Stanzen, Entgraten, Trowalisieren, Biegen, Kerben, Schleifen, Bürsten, Polieren, Folieren bis hin zu Sonderverpackungen und wärmegedämmten Profilen.
| Aanduiding |
| Systeem | ISB |
| Groef | 8 |
| Raster | 30 |
| Dimensie | Nutabdeckung 8 |
| Uitvoering | licht |
| Voorspanning | – |
| Nutmaß | – |
| Kernboren | – |
| Bruikbare lengte | 2000-0+10 mmm |
| Oppervlak |
| Geanodiseerd | E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz |
| Contactpunten | Standaard of verwijderd |
| ESD (blank, zonder anodisering) | Optioneel |
| Normalisatie |
| Toleranties | EN 12020-2 |
| REACH | JA |
| ROHS / ROHS 2 | JA |
| Dodd Frank | JA |
| Mechanische eigenschappen |
| Aanduiding | EN 573-3 | EN-AW 6063 |
| Voorwaarde | EN 515 | T66 |
| Rp0,2 | [N/mm2] | >= 200 |
| Rm | [N/mm2] | >= 245 |
| A | [%] | >= 8 |
| A 50 | [%] | >= 6 |
| Hardheid | [HB] | >= 80 |
| Gebiedsberekening |
| Fläche | [mm2] | 12,880 | |
| Umfang Außenkontur | mm | 34,70 | |
| Zwaartepunt | X | [mm] | 4,60 |
| Y | [mm] | 3,73 | |
| Traagheidsmoment | |||
| 2e graad horizontaal | IX | [mm4] | 23,00 |
| 2e graad verticaal | IY | [mm4] | 114,00 |
| Weerstandsmoment | WX max | [mm3] | 6,20 |
| WX min | [mm3] | 5,90 | |
| WY max | [mm3] | 24,80 | |
| WY min | [mm3] | 24,80 | |
| Nominaal gewicht (ca. +/–) | KG | [kg/m] | 0,035 |
No Name Konstruktion® – Eine Marke der mejo Metall Josten GmbH & Co. KG
Extra informatie
| NNK® machinebouwprofielen | |
|---|---|
| NNK® serie | |
| Productgroep | |
| NNK® versie | |
| NNK® groef | |
| NNK® Raster | |
| Compabiliteit | |
| NNK® Zubehörs | |
| NNK® Profilart | Spezialprofil |
