Profil Nut 6 60×60 4N90 leicht
ISP6-L64

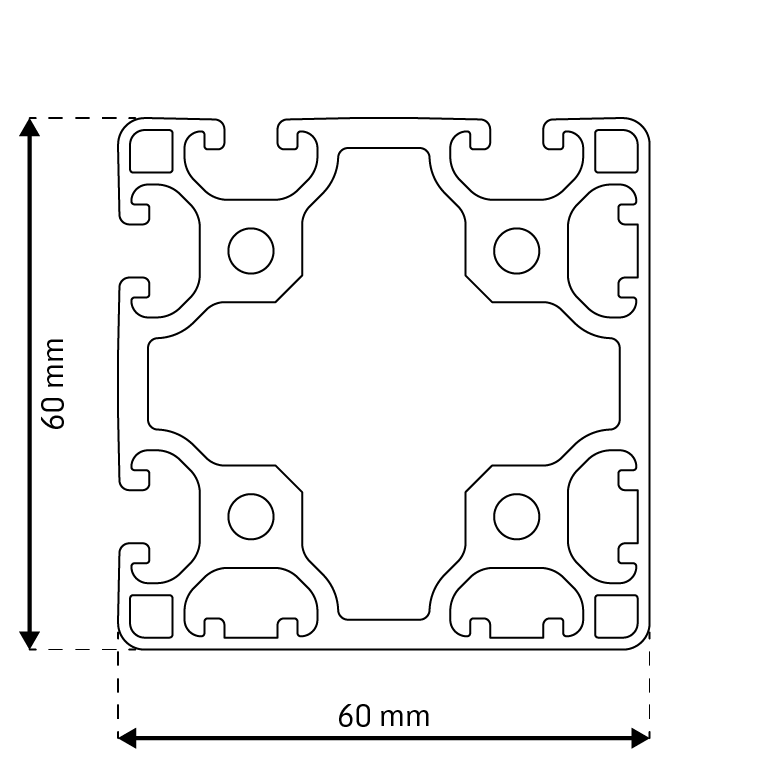

60×60 mm 4N-90°
EN-AW 6063 T66
ISB Systeem
Kompatibel zu item 0.0.491.30

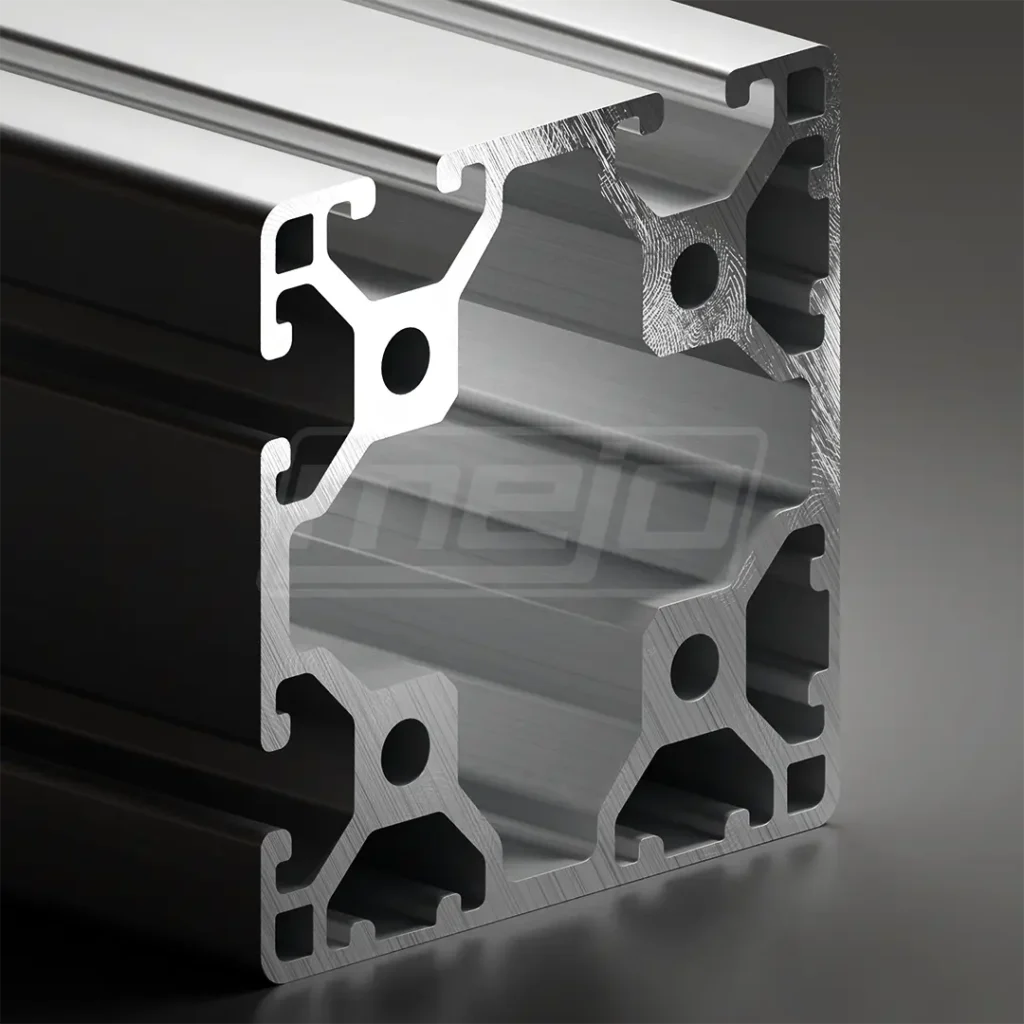

Aluprofil Nut 6 60×60 4N90 leicht für gewichtsoptimierte Baugruppen
Das Aluminiumprofil Nut 6 60×60 4N90 leicht ist ein eloxiertes ISP-Systemprofil im 30er Raster für kompakte und gewichtsoptimierte Konstruktionen. Es eignet sich besonders für leichte Rahmen, Vorrichtungen, Schutzverkleidungen, technische Aufbauten und modulare Betriebseinrichtungen, bei denen ein gutes Verhältnis aus Stabilität und Gewicht gefragt ist.
Bei Varianten mit einer oder mehreren geschlossenen Nutseiten können die geschlossenen Außenflächen als saubere Sichtseite genutzt werden und erleichtern die Reinigung der Konstruktion.
Das Profil ist kompatibel zu item 0.0.491.30 und kann in passenden ISP-Nut-6-Konstruktionen eingesetzt werden. Damit eignet es sich sowohl für bestehende Konstruktionen als auch für neue, kosteneffiziente Aufbauten ohne Systemzwang.
Passende Zubehörteile wie Nutensteine, Winkel, Verbinder, Abdeckungen und Endkappen sind separat erhältlich. So erhalten Sie Profil und Zubehör für Ihre Konstruktion direkt aus einer Hand.
Die Möglichkeiten der mechanischen Bearbeitung reichen bei uns von Bohren, CNC-Fräsen, Sägen, Gewindeschneiden, Ausklinken, Fixlängen, Stanzen, Entgraten, Trowalisieren, Biegen, Kerben, Schleifen, Bürsten, Polieren, Folieren bis hin zu Sonderverpackungen und wärmegedämmten Profilen.
| Aanduiding |
| Systeem | ISB |
| Groef | 6 |
| Raster | 30 |
| Dimensie | 60×60 mm |
| Uitvoering | licht |
| Voorspanning | 0,2 mm + 0,1/-0,15 |
| Nutmaß | 6,2 + 0,3 mm |
| Kernboren | 5,0 +- 0,2 mm |
| Bruikbare lengte | 6000/6030 -0+10 mm |
| Oppervlak |
| Geanodiseerd | E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz |
| Contactpunten | Standaard of verwijderd |
| ESD (blank, zonder anodisering) | Optioneel |
| Normalisatie |
| Toleranties | EN 12020-2 |
| REACH | JA |
| ROHS / ROHS 2 | JA |
| Dodd Frank | JA |
| Mechanische eigenschappen |
| Aanduiding | EN 573-3 | EN-AW 6063 |
| Voorwaarde | EN 515 | T66 |
| Rp0,2 | [N/mm2] | >= 200 |
| Rm | [N/mm2] | >= 245 |
| A | [%] | >= 8 |
| A 50 | [%] | >= 6 |
| Hardheid | [HB] | >= 80 |
| Gebiedsberekening |
| Fläche | [mm2] | 1049,90 | |
| Umfang Außenkontur | mm | 383,70 | |
| Zwaartepunt | X | [mm] | 29,45 |
| Y | [mm] | 29,45 | |
| Traagheidsmoment | |||
| 2e graad horizontaal | IX | [mm4] | 420827,00 |
| 2e graad verticaal | IY | [mm4] | 420827,00 |
| Weerstandsmoment | WX max | [mm3] | 14288,70 |
| WX min | [mm3] | 13775,80 | |
| WY max | [mm3] | 14288,70 | |
| WY min | [mm3] | 13775,80 | |
| Nominaal gewicht (ca. +/–) | KG | [kg/m] | 2,845 |
