Profil Nut 6 60×60 leicht
ISP6-L60
60×60 mm
EN-AW 6063 T66
ISB Systeem
Kompatibel zu item 0.0.451.16

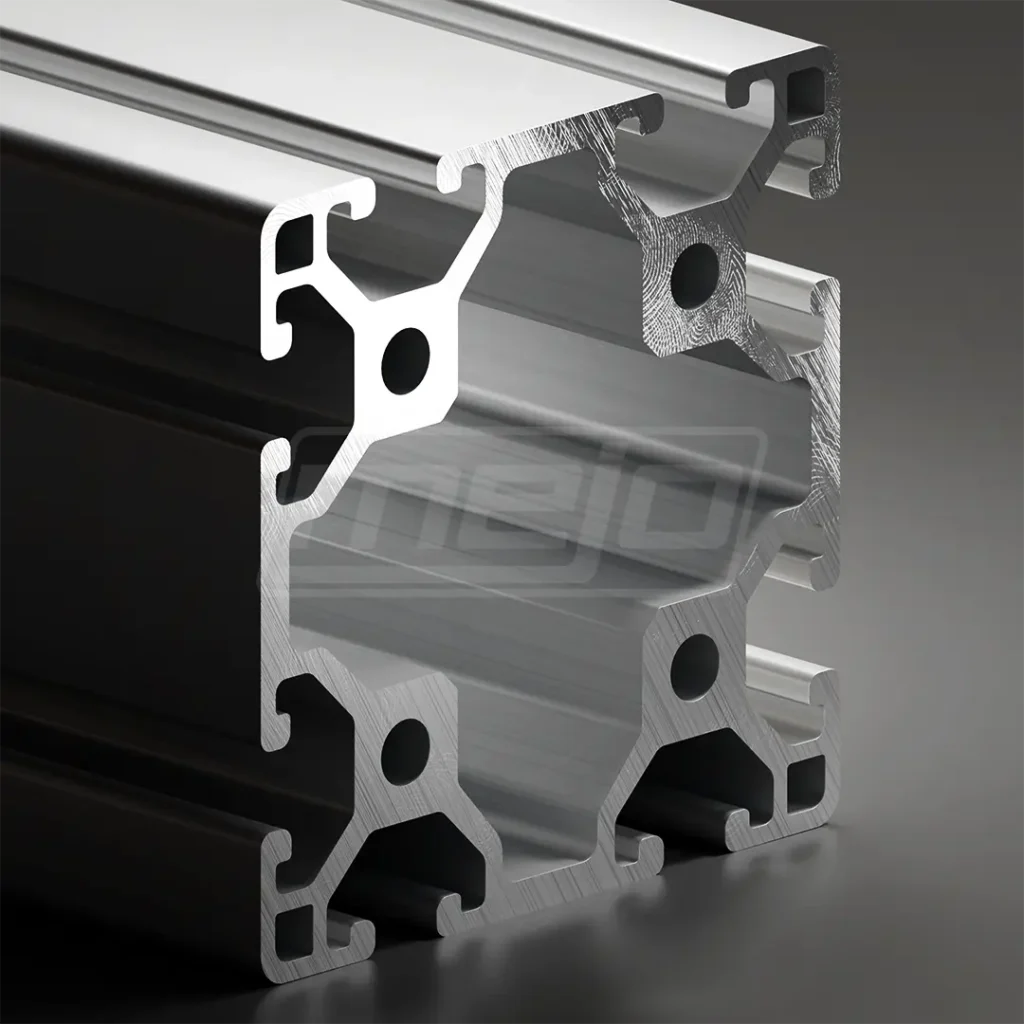

Aluprofil Nut 6 60×60 leicht für gewichtsoptimierte Baugruppen
Das Aluminiumprofil Nut 6 60×60 leicht ist ein eloxiertes ISP-Systemprofil im 30er Raster für kompakte und gewichtsoptimierte Konstruktionen. Es eignet sich besonders für leichte Rahmen, Vorrichtungen, Schutzverkleidungen, technische Aufbauten und modulare Betriebseinrichtungen, bei denen ein gutes Verhältnis aus Stabilität und Gewicht gefragt ist.
Das Profil ist kompatibel zu item 0.0.451.16 und kann in passenden ISP-Nut-6-Konstruktionen eingesetzt werden. Damit eignet es sich sowohl für bestehende Konstruktionen als auch für neue, kosteneffiziente Aufbauten ohne Systemzwang.
Passende Zubehörteile wie Nutensteine, Winkel, Verbinder, Abdeckungen und Endkappen sind separat erhältlich. So erhalten Sie Profil und Zubehör für Ihre Konstruktion direkt aus einer Hand.
Die Möglichkeiten der mechanischen Bearbeitung reichen bei uns von Bohren, CNC-Fräsen, Sägen, Gewindeschneiden, Ausklinken, Fixlängen, Stanzen, Entgraten, Trowalisieren, Biegen, Kerben, Schleifen, Bürsten, Polieren, Folieren bis hin zu Sonderverpackungen und wärmegedämmten Profilen.
| Aanduiding |
| Systeem | ISB |
| Groef | 6 |
| Raster | 30 |

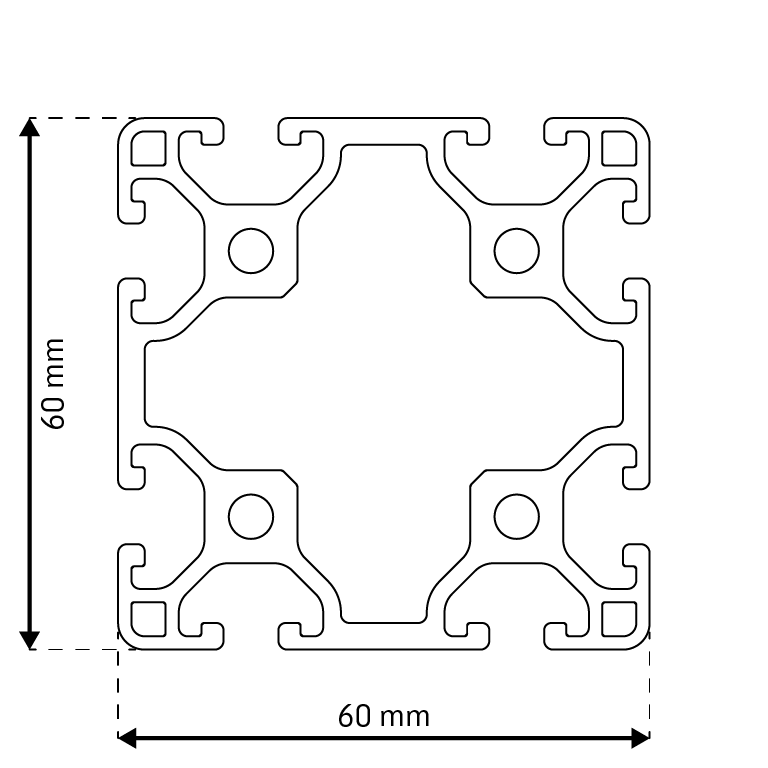

| Dimensie | 60×60 mm |
| Uitvoering | licht |
| Voorspanning | 0,2 mm + 0,1/-0,15 |
| Nutmaß | 6,2 + 0,3 mm |
| Kernboren | 5,0 + 0,2 mm |
| Bruikbare lengte | 6000/6030 -0+10 mm |
| Oppervlak |
| Geanodiseerd | E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz |
| Contactpunten | Standaard of verwijderd |
| ESD (blank, zonder anodisering) | Optioneel |
| Normalisatie |
| Toleranties | EN 12020-2 |
| REACH | JA |
| ROHS / ROHS 2 | JA |
| Dodd Frank | JA |
| Mechanische eigenschappen |
| Aanduiding | EN 573-3 | EN-AW 6063 |
| Voorwaarde | EN 515 | T66 |
| Rp0,2 | [N/mm2] | >= 200 |
| Rm | [N/mm2] | >= 245 |
| A | [%] | >= 8 |
| A 50 | [%] | >= 6 |
| Hardheid | [HB] | >= 80 |
| Gebiedsberekening |
| Fläche | [mm2] | 1010,60 | |
| Umfang Außenkontur | mm | 532,50 | |
| Zwaartepunt | X | [mm] | 30,00 |
| Y | [mm] | 30,00 | |
| Traagheidsmoment | |||
| 2e graad horizontaal | IX | [mm4] | 399795,00 |
| 2e graad verticaal | IY | [mm4] | 399795,00 |
| Weerstandsmoment | WX max | [mm3] | 13326,50 |
| WX min | [mm3] | 13326,50 | |
| WY max | [mm3] | 13326,50 | |
| WY min | [mm3] | 13326,50 | |
| Nominaal gewicht (ca. +/–) | KG | [kg/m] | 2,739 |
