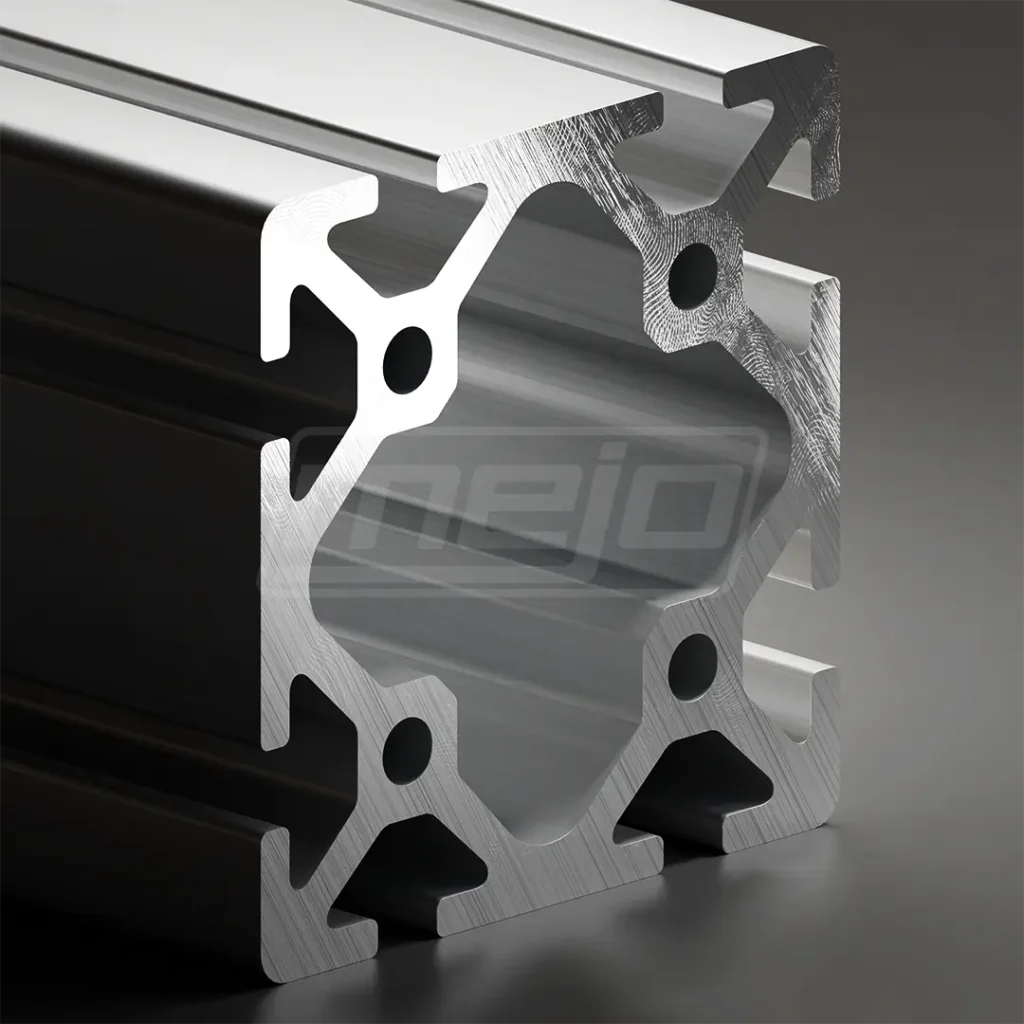

Profil Nut 6 60×60 schwer
ISP6-S60
60×60 mm
EN-AW 6063 T66
ISB Systeem
Kompatibel zu item 0.0.451.15
Aluprofil Nut 6 60×60 schwer für stabile Rahmen und Schutzverkleidung
Das Aluminiumprofil Nut 6 60×60 schwer ist ein eloxiertes ISP-Systemprofil im 30er Raster für stabile modulare Konstruktionen. Es eignet sich besonders für Maschinenrahmen, Schutzverkleidungen, Vorrichtungen, Führungen, technische Gestelle und Betriebseinrichtungen, bei denen höhere Stabilität und flexible Nut-6-Montage gefragt sind.
Es eignet sich besonders für Maschinenrahmen, Schutzverkleidungen, Vorrichtungen, Führungen, technische Gestelle und Betriebseinrichtungen, bei denen höhere Stabilität und flexible Nut-6-Montage gefragt sind.
Das Profil ist kompatibel zu item 0.0.451.15 und kann in passenden ISP-Nut-6-Konstruktionen eingesetzt werden. Damit eignet es sich sowohl für bestehende Konstruktionen als auch für neue, kosteneffiziente Aufbauten ohne Systemzwang.
Die Möglichkeiten der mechanischen Bearbeitung reichen bei uns von Bohren, CNC-Fräsen, Sägen, Gewindeschneiden, Ausklinken, Fixlängen, Stanzen, Entgraten, Trowalisieren, Biegen, Kerben, Schleifen, Bürsten, Polieren, Folieren bis hin zu Sonderverpackungen und wärmegedämmten Profilen.
| Aanduiding |
| Systeem | ISB |
| Groef | 6 |
| Raster | 30 |

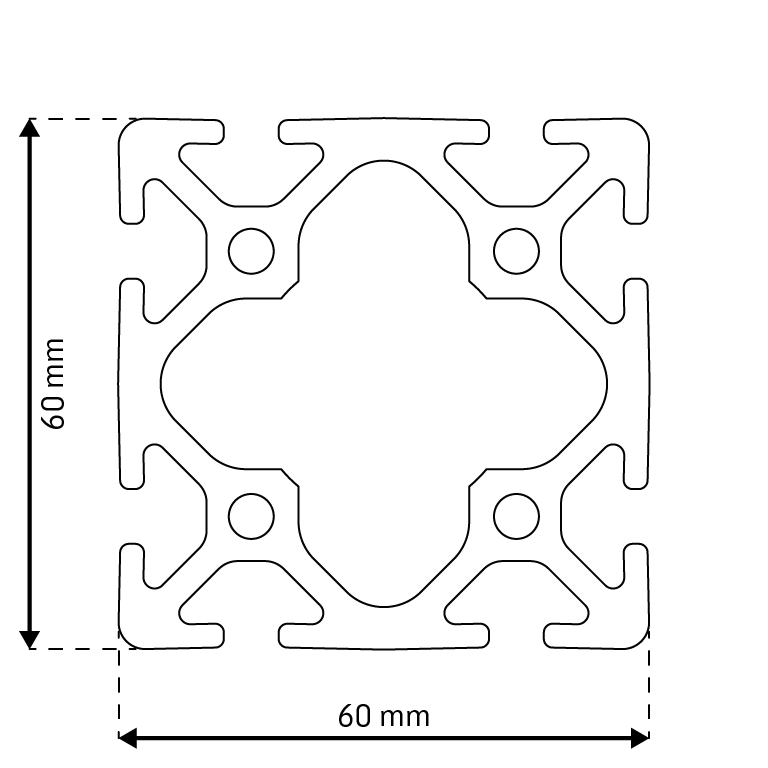

| Dimensie | 60×60 mm |
| Uitvoering | zwaar |
| Voorspanning | 0,2 mm + 0,1/-0,15 |
| Nutmaß | 6,2 + 0,3 mm |
| Kernboren | 5,0 + 0,2 mm |
| Bruikbare lengte | 6000/6030 -0+10 mm |
| Oppervlak |
| Geanodiseerd | E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz |
| Contactpunten | Standaard of verwijderd |
| ESD (blank, zonder anodisering) | Optioneel |
| Normalisatie |
| Toleranties | EN 12020-2 |
| REACH | JA |
| ROHS / ROHS 2 | JA |
| Dodd Frank | JA |
| Mechanische eigenschappen |
| Aanduiding | EN 573-3 | EN-AW 6063 |
| Voorwaarde | EN 515 | T66 |
| Rp0,2 | [N/mm2] | >= 200 |
| Rm | [N/mm2] | >= 245 |
| A | [%] | >= 8 |
| A 50 | [%] | >= 6 |
| Hardheid | [HB] | >= 80 |
| Gebiedsberekening |
| Fläche | [mm2] | 1293,10 | |
| Umfang Außenkontur | mm | 477,90 | |
| Zwaartepunt | X | [mm] | 30,00 |
| Y | [mm] | 30,00 | |
| Traagheidsmoment | |||
| 2e graad horizontaal | IX | [mm4] | 520223,00 |
| 2e graad verticaal | IY | [mm4] | 520249,00 |
| Weerstandsmoment | WX max | [mm3] | 17337,90 |
| WX min | [mm3] | 17337,90 | |
| WY max | [mm3] | 17339,00 | |
| WY min | [mm3] | 17339,00 | |
| Nominaal gewicht (ca. +/–) | KG | [kg/m] | 3,504 |
