Profil Nut 8 3×40-120° leicht
Kompatibel zu item 0.0.480.58.
Passendes Accessoires, Zuschnitt und Profilbearbeitung aus einer Hand.

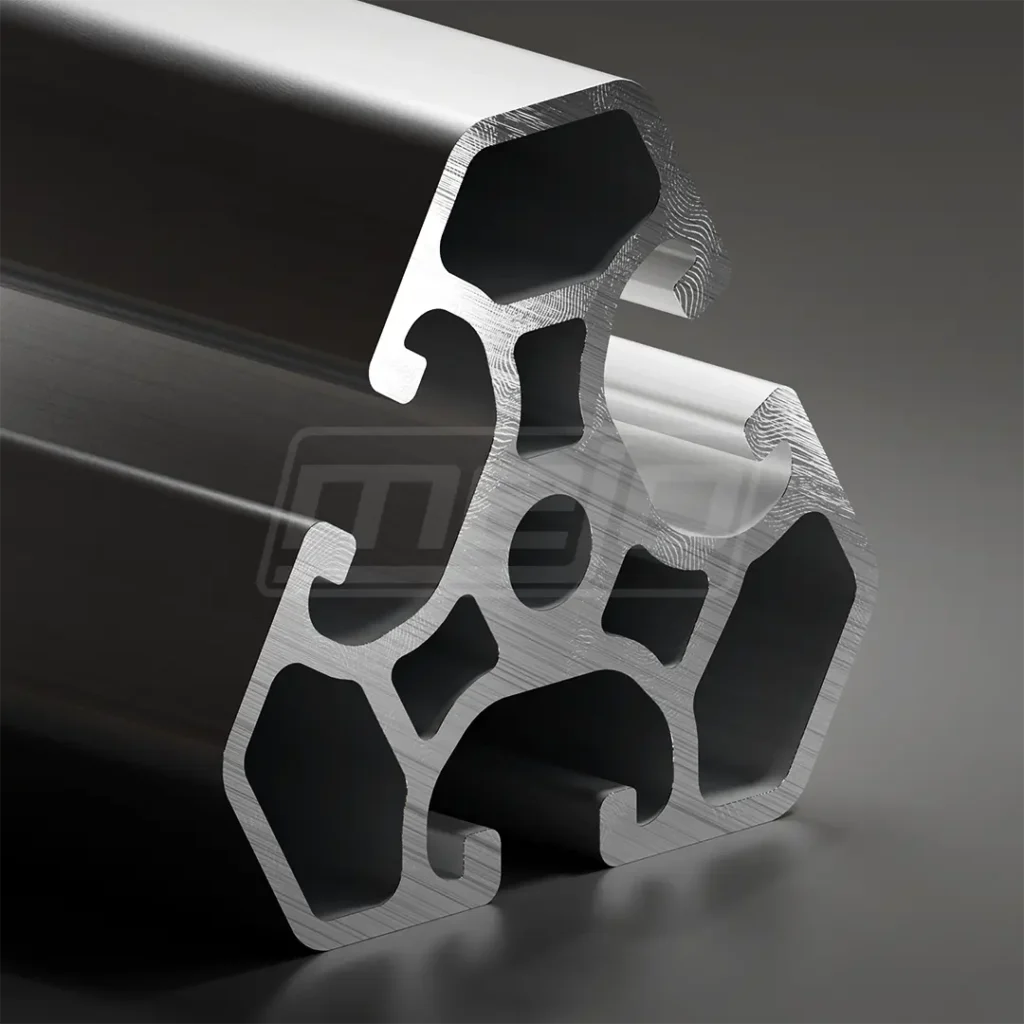

Aluprofil Nut 8 3×40-120° leicht für dreiseitige Konstruktionen
Das Aluminiumprofil Nut 8 3×40-120° leicht ist ein eloxiertes ISP-Systemprofil im item-kompatiblen Nut-8-Umfeld. Durch die drei um 120° zueinander angeordneten Nut-8-Seiten eignet es sich besonders für dreiseitige Rahmenpunkte, winkelige Gestelle, Display- und Gehäusekonstruktionen sowie technische Aufbauten, bei denen Profile nicht im klassischen 90°-Raster verbunden werden sollen.
Das Profil bietet drei nutzbare Anschlussseiten im 40er Raster und ermöglicht dadurch besondere Konstruktionen mit klar definierten 120°-Winkeln. Es ist eine passende Lösung für Sonderrahmen, Präsentationssysteme, Abdeckungen, Einhausungen oder konstruktive Verbindungspunkte mit drei Richtungen.
Das Profil ist kompatibel zu item 0.0.480.58 und kann im passenden ISP-/item-kompatiblen Nut-8-Umfeld eingesetzt werden – ohne Systemzwang.
Passende Zubehörteile wie Nutensteine, Winkel, Verbinder und Abdeckungen sind separat erhältlich. So erhalten Sie Profil und Zubehör für Ihre Konstruktion direkt aus einer Hand.
Die Möglichkeiten der mechanischen Bearbeitung reichen bei uns von Bohren, CNC-Fräsen, Sägen, Gewindeschneiden, Ausklinken, Fixlängen, Stanzen, Entgraten, Trowalisieren, Biegen, Kerben, Schleifen, Bürsten, Polieren, Folieren bis hin zu Sonderverpackungen und wärmegedämmten Profilen.
| Aanduiding |
| Systeem | ISB | ||
| Groef | 8 | ||
| Raster | 40 Dreieckprofil | ||

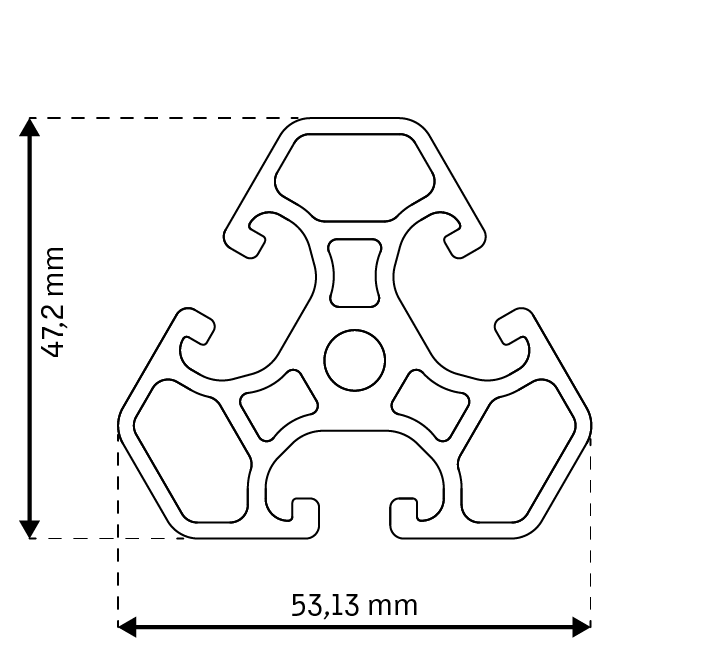

| Dimensie | 40x40x40 120° | ||
| Uitvoering | licht | ||
| Voorspanning | 0,2 mm +0,1/-0,15 | ||
| Nutmaß | 8,0 + 0,4 mm | ||
| Kernboren | 6,8 – 0,2 mm | ||
| Bruikbare lengte | 6000/6030 -0+10 mm | ||
| Oppervlak |
| Geanodiseerd | E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz |
| Contactpunten | Standaard of verwijderd |
| ESD (blank, zonder anodisering) | Optioneel |
| Normalisatie |
| Toleranties | EN 12020-2 |
| REACH | JA |
| ROHS / ROHS 2 | JA |
| Dodd Frank | JA |
| Mechanische eigenschappen |
| Aanduiding | EN 573-3 | EN-AW 6063 |
| Voorwaarde | EN 515 | T66 |
| Rp0,2 | [N/mm2] | >= 200 |
| Rm | [N/mm2] | >= 245 |
| A | [%] | >= 8 |
| A 50 | [%] | >= 6 |
| Hardheid | [HB] | >= 80 |
| Gebiedsberekening |
| Fläche | [mm2] | 660,30 | |
| Umfang Außenkontur | mm | 301,90 | |
| Zwaartepunt | X | [mm] | 26,60 |
| Y | [mm] | 20,00 | |
| Traagheidsmoment | |||
| 2e graad horizontaal | IX | [mm4] | 106649,00 |
| 2e graad verticaal | IY | [mm4] | 106638,00 |
| Weerstandsmoment | WX max | [mm3] | 5332,50 |
| WX min | [mm3] | 3920,90 | |
| WY max | [mm3] | 4004,10 | |
| WY min | [mm3] | 4004,10 | |
| Nominaal gewicht (ca. +/–) | KG | [kg/m] | 1,789 |
