Rahmenprofil Nut 8 40×20 LF leicht
Kompatibel zu item 0.0.616.93.
Passendes Zubehör, Zuschnitt und Profilbearbeitung aus einer Hand.
Op voorraad

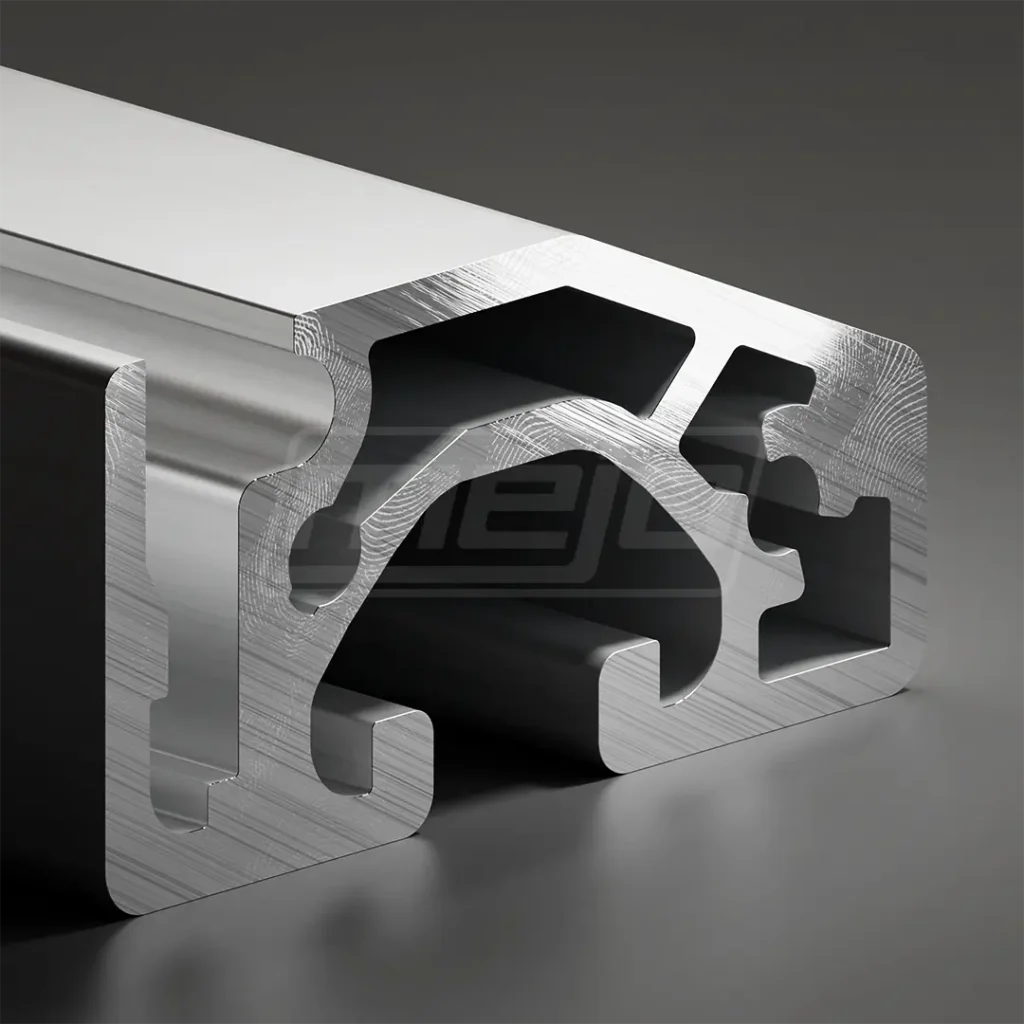

Aluprofil Nut 8 40×20 LF leicht für kompakte Rahmen mit Führungsgeometrie
Das Aluminiumprofil Nut 8 40×20 LF leicht ist ein eloxiertes ISP-Systemprofil im 40er Raster. Es eignet sich für Rahmen mit integrierter Aufnahme- und Führungsgeometrie.
Der 40×20-Querschnitt besitzt besondere Aufnahmen für die zugehörigen Flächen- oder Führungselemente. Die Anschlusspositionen und passenden Komponenten richten sich nach der LF-Profilzeichnung.
Bei Varianten mit einer oder mehreren geschlossenen Nutseiten können die geschlossenen Außenflächen als saubere Sichtseiten genutzt werden, während die offenen Nutseiten weiterhin für Befestigungen und Zubehör zur Verfügung stehen.
Das Profil ist kompatibel zu item 0.0.616.93 und kann im passenden ISP-/item-kompatiblen Nut-8-Umfeld eingesetzt werden – ohne Systemzwang.
Passende Zubehörteile wie Nutensteine, Winkel, Verbinder und Abdeckungen sind separat erhältlich. So erhalten Sie Profil und Zubehör für Ihre Konstruktion direkt aus einer Hand.
Die Möglichkeiten der mechanischen Bearbeitung reichen bei uns von Bohren, CNC-Fräsen, Sägen, Gewindeschneiden, Ausklinken, Fixlängen, Stanzen, Entgraten, Trowalisieren, Biegen, Kerben, Schleifen, Bürsten, Polieren, Folieren bis hin zu Sonderverpackungen und wärmegedämmten Profilen.
| Aanduiding |
| Systeem | ISB |
| Groef | 8 |
| Raster | 40 |
| Dimensie | 40×20 mm |
| Uitvoering | licht |
| Voorspanning | 0,2 +0,1/-0,15 mm |
| Nutmaß | 4 x 8,0 +0,4 mm und 5 x 5,0 +0,4 mm |
| Kernboren | – |
| Bruikbare lengte | 6000/6030 -0+10 mm |
| Oppervlak |
| Geanodiseerd | E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz |
| Contactpunten | Standaard of verwijderd |
| ESD (blank, zonder anodisering) | Optioneel |
| Normalisatie |
| Toleranties | EN 12020-2 |
| REACH | JA |
| ROHS / ROHS 2 | JA |
| Dodd Frank | JA |
| Mechanische eigenschappen |
| Aanduiding | EN 573-3 | EN-AW 6063 |
| Voorwaarde | EN 515 | T66 |
| Rp0,2 | [N/mm2] | >= 200 |
| Rm | [N/mm2] | >= 245 |
| A | [%] | >= 8 |
| A 50 | [%] | >= 6 |
| Hardheid | [HB] | >= 80 |
| Gebiedsberekening |
| Fläche | [mm2] | 333,80 | |
| Umfang Außenkontur | mm | 193,70 | |
| Zwaartepunt | X | [mm] | 20,80 |
| Y | [mm] | 8,90 | |
| Traagheidsmoment | |||
| 2e graad horizontaal | IX | [mm4] | 11775,00 |
| 2e graad verticaal | IY | [mm4] | 53191,00 |
| Weerstandsmoment | WX max | [mm3] | 1320,90 |
| WX min | [mm3] | 1062,20 | |
| WY max | [mm3] | 2552,80 | |
| WY min | [mm3] | 2552,80 | |
| Nominaal gewicht (ca. +/–) | KG | [kg/m] | 0,905 |
No Name Konstruktion® – Eine Marke der mejo Metall Josten GmbH & Co. KG
Extra informatie
| NNK® machinebouwprofielen | |
|---|---|
| NNK® serie | |
| Productgroep | |
| NNK® versie | |
| NNK® groef | |
| NNK® Raster | |
| Compabiliteit | |
| NNK® Profilart | Spezialprofil |
