Profil Nut 8 80×32 leicht
Kompatibel zu item 0.0.494.96.
Passendes Accessoires, Zuschnitt und Profilbearbeitung aus einer Hand.
Op voorraad

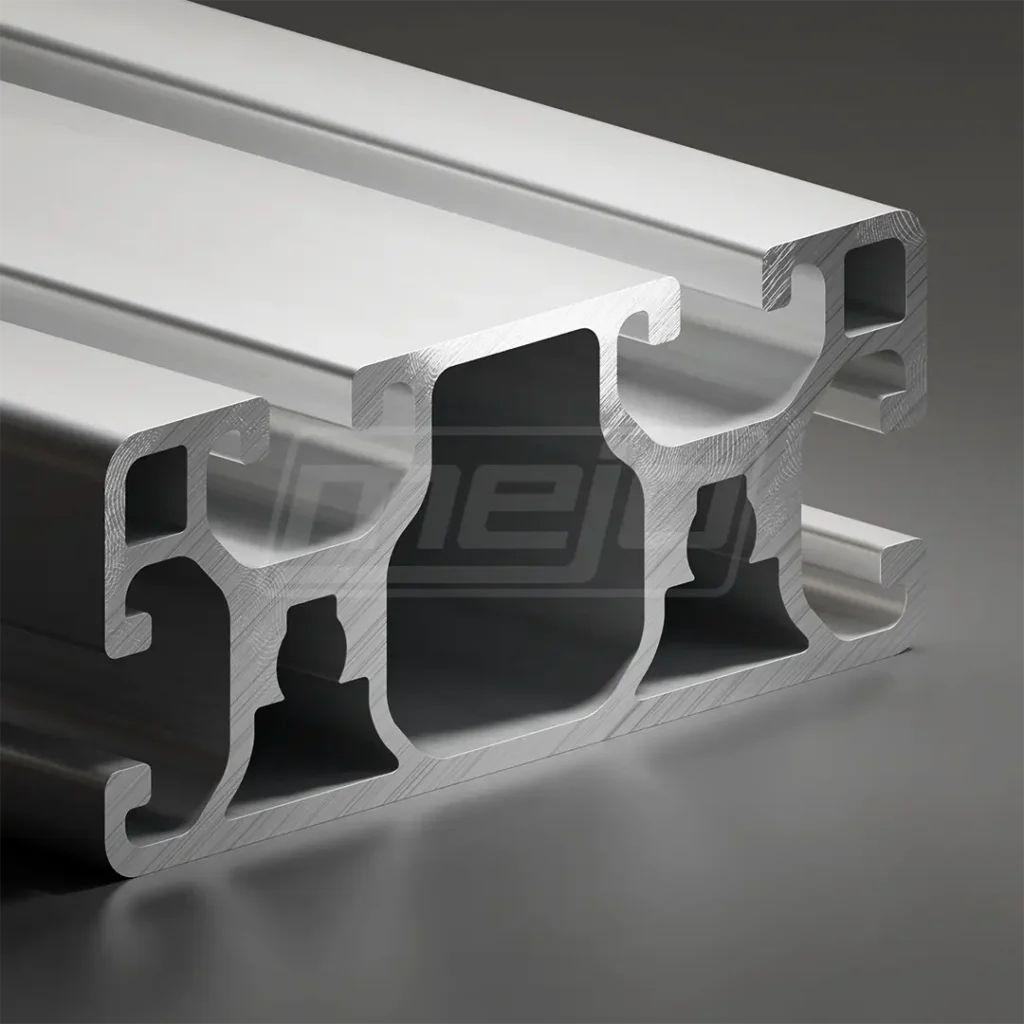

Aluprofil Nut 8 80×32 leicht für Zargen, Verstrebungen und Bodenauflagen
Das Aluminiumprofil Nut 8 80×32 leicht ist ein eloxiertes ISP-Systemprofil für Tisch-, Regal- und Schrankkonstruktionen. Es eignet sich besonders als Zarge, Verstrebung oder Bodenauflage und verbindet Profile im 40er Raster zu stabilen, modularen Aufbauten.
Durch die Profilhöhe von 32 mm entsteht gegenüber angrenzenden 40-mm-Profilen ein Rücksprung von 8 mm. Dadurch können Flächenelemente bis 8 mm Dicke ohne Unterbrechung an dem innenliegenden Profil vorbeigeführt werden. Gleichzeitig kann das Profil als stabile Auflage dienen und die Gesamtkonstruktion zusätzlich versteifen.
Die glatte Außenseite sorgt für eine schlanke, geschlossene Optik. An den drei übrigen Profilseiten stehen offene Nuten 8 für Verbindungen, Anbauteile und passendes Zubehör zur Verfügung. Flächenelemente können bei Bedarf zusätzlich mit der glatten Profilseite verklebt werden, beispielsweise um die Übertragung von Geräuschen zu reduzieren.
Das Profil ist kompatibel zu item 0.0.494.96 und kann im passenden ISP-/item-kompatiblen Nut-8-Umfeld eingesetzt werden – ohne Systemzwang.
Passende Nut-8-Profile und weiteres Accessoires sind separat erhältlich. So erhalten Sie Profile, Abdeckprofile und passende Komponenten für Ihre Konstruktion direkt aus einer Hand.
Die Möglichkeiten der mechanischen Bearbeitung reichen bei uns von Bohren, CNC-Fräsen, Sägen, Gewindeschneiden, Ausklinken, Fixlängen, Stanzen, Entgraten, Trowalisieren, Biegen, Kerben, Schleifen, Bürsten, Polieren, Folieren bis hin zu Sonderverpackungen und wärmegedämmten Profilen.
| Aanduiding |
| Systeem | ISB |
| Groef | 8 |
| Raster | 40 |
| Dimensie | 80×32 mm |
| Uitvoering | licht |
| Voorspanning | 0,2 mm +0,1/-0,15 |
| Nutmaß | 8,0 + 0,4 mm |
| Kernboren | 6,8 – 0,2 mm |
| Bruikbare lengte | 6000/6030 -0+10 mm |
| Oppervlak |
| Geanodiseerd | E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz |
| Contactpunten | Standaard of verwijderd |
| ESD (blank, zonder anodisering) | Optioneel |
| Normalisatie |
| Toleranties | EN 12020-2 |
| REACH | JA |
| ROHS / ROHS 2 | JA |
| Dodd Frank | JA |
| Mechanische eigenschappen |
| Aanduiding | EN 573-3 | EN-AW 6063 |
| Voorwaarde | EN 515 | T66 |
| Rp0,2 | [N/mm2] | >= 200 |
| Rm | [N/mm2] | >= 245 |
| A | [%] | >= 8 |
| A 50 | [%] | >= 6 |
| Hardheid | [HB] | >= 80 |
| Gebiedsberekening |
| Fläche | [mm2] | 408,40 | |
| Umfang Außenkontur | mm | 873,50 | |
| Zwaartepunt | X | [mm] | 40,00 |
| Y | [mm] | 15,87 | |
| Traagheidsmoment | |||
| 2e graad horizontaal | IX | [mm4] | 94961,00 |
| 2e graad verticaal | IY | [mm4] | 535227,00 |
| Weerstandsmoment | WX max | [mm3] | 5983,60 |
| WX min | [mm3] | 5887,30 | |
| WY max | [mm3] | 13380,70 | |
| WY min | [mm3] | 13380,70 | |
| Nominaal gewicht (ca. +/–) | KG | [kg/m] | 2,367 |
