Profil Nut 8 80×40 2N leicht
Kompatibel zu item 0.0.452.97.
Passendes Accessoires, Zuschnitt und Profilbearbeitung aus einer Hand.

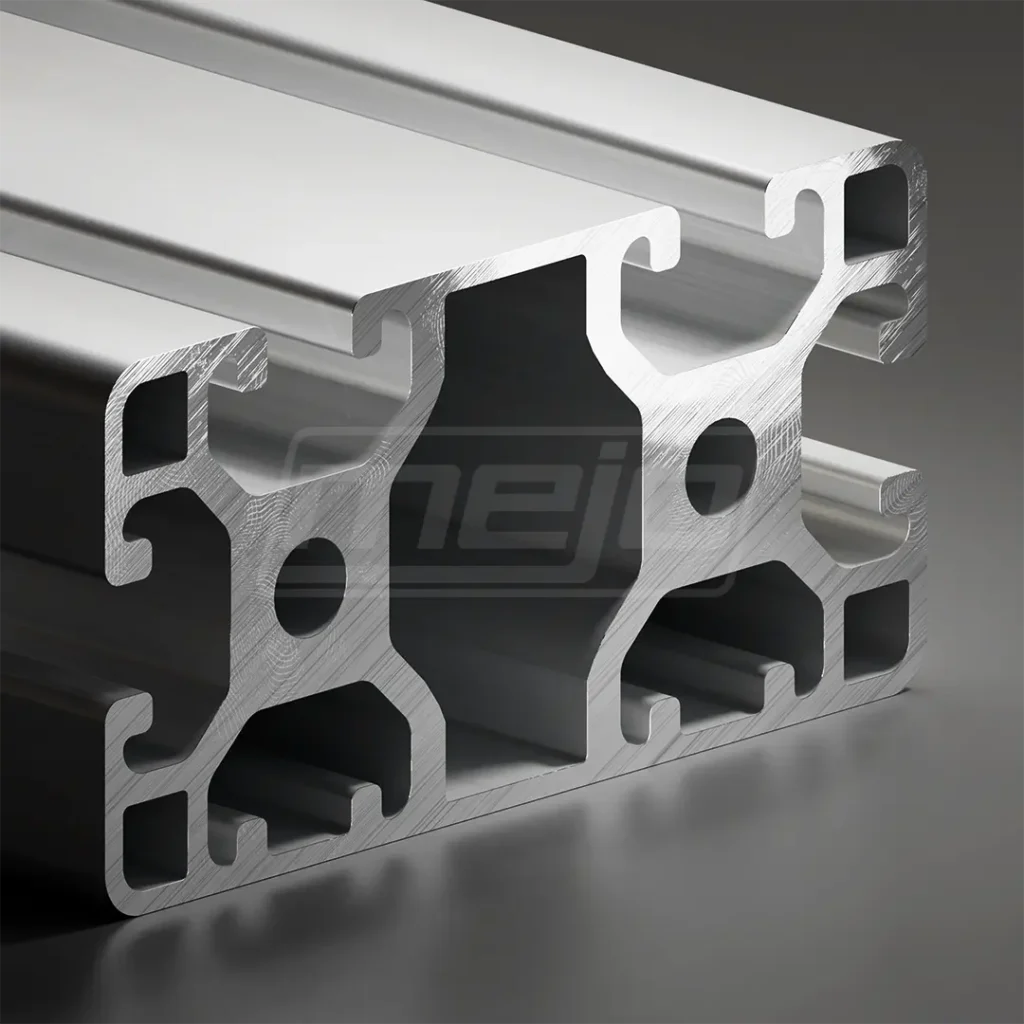

Aluprofil Nut 8 80×40 2N leicht für stabile Rahmen und Querträger
Das Aluminiumprofil Nut 8 80×40 2N leicht ist ein eloxiertes ISP-Systemprofil im item-kompatiblen Nut-8-Umfeld. Durch die rechteckige 80×40-Geometrie eignet es sich besonders für stabile Rahmen, Querträger, Gestelle, Schutzverkleidungen, Betriebseinrichtungen und technische Aufbauten, bei denen eine höhere Biegesteifigkeit in einer Richtung gefragt ist.
Im Vergleich zu einem 40×40-Profil bietet das 80×40-Profil eine größere Auflage- und Anschlussfläche sowie mehr nutzbare Profilnuten. Damit ist es eine passende Wahl für größere Rahmenkonstruktionen, tragende Streben, breite Verbindungspunkte oder Konstruktionen mit längeren Spannweiten.
Bei Varianten mit einer oder mehreren geschlossenen Nutseiten können die geschlossenen Außenflächen als saubere Sichtseiten genutzt werden, während die offenen Nutseiten weiterhin für Befestigungen und Zubehör zur Verfügung stehen.
Das Profil ist kompatibel zu item 0.0.452.97 und kann im passenden ISP-/item-kompatiblen Nut-8-Umfeld eingesetzt werden – ohne Systemzwang.
Passende Zubehörteile wie Nutensteine, Winkel, Verbinder, Abdeckungen und Endkappen sind separat erhältlich. So erhalten Sie Profil und Zubehör für Ihre Konstruktion direkt aus einer Hand.
Die Möglichkeiten der mechanischen Bearbeitung reichen bei uns von Bohren, CNC-Fräsen, Sägen, Gewindeschneiden, Ausklinken, Fixlängen, Stanzen, Entgraten, Trowalisieren, Biegen, Kerben, Schleifen, Bürsten, Polieren, Folieren bis hin zu Sonderverpackungen und wärmegedämmten Profilen.
| Aanduiding |
| Systeem | ISB |
| Groef | 8 |
| Raster | 40 |

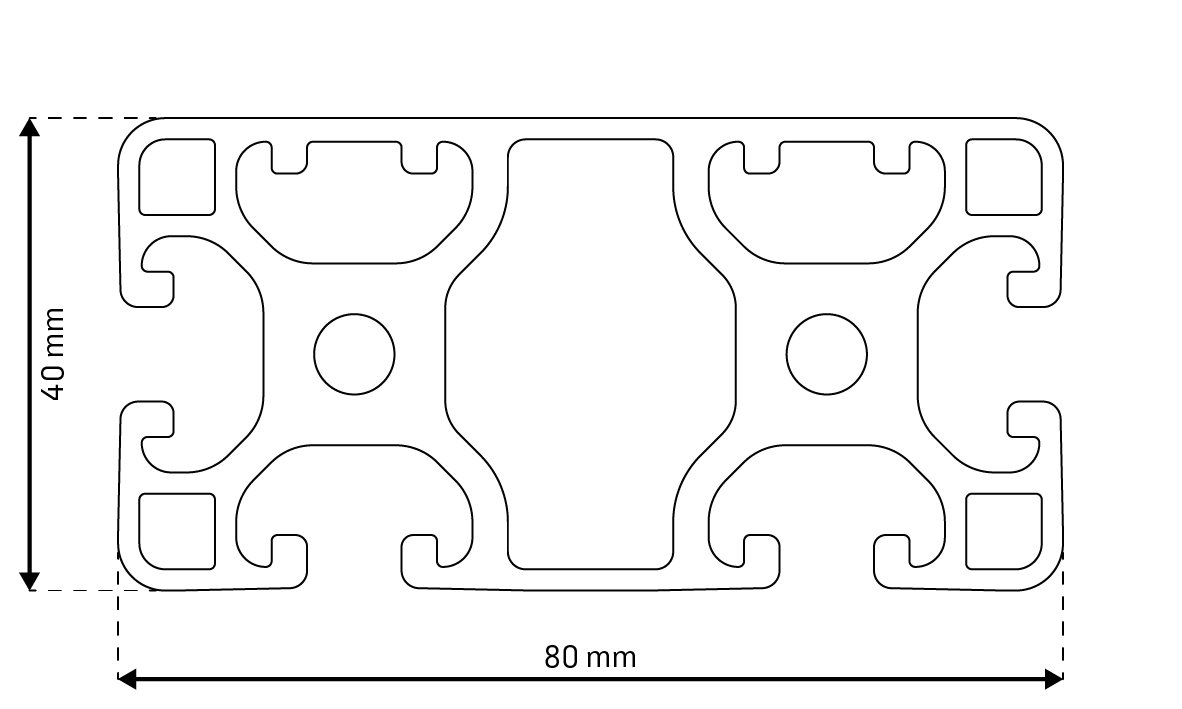

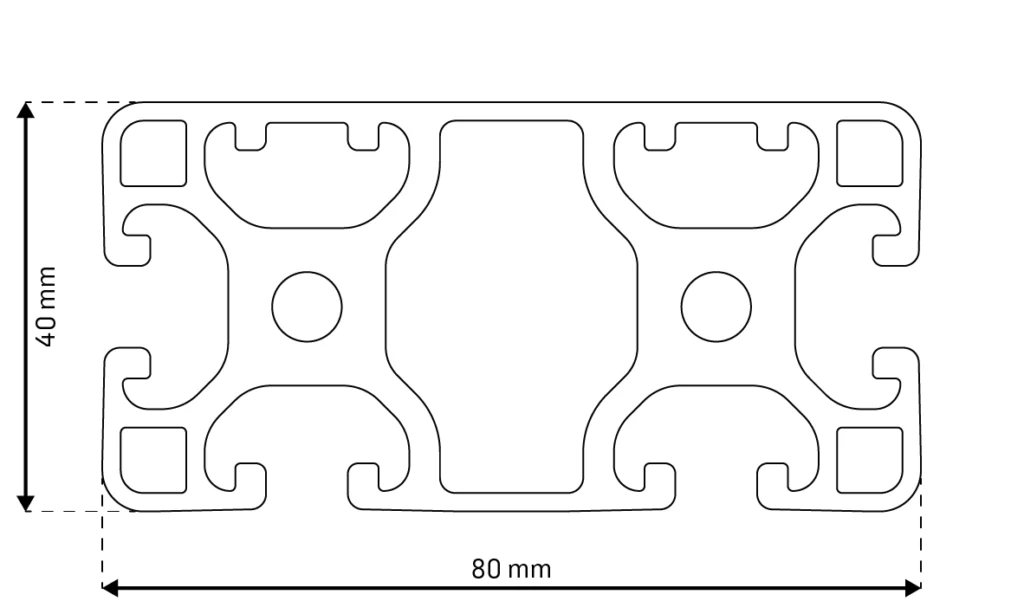

| Dimensie | 80×40 mm |
| Uitvoering | licht |
| Voorspanning | 0,2 mm +0,1/-0,15 |
| Nutmaß | 8,0 + 0,4 mm |
| Kernboren | 6,8 – 0,2 mm |
| Bruikbare lengte | 6000/6030 -0+10 mm |
| Oppervlak |
| Geanodiseerd | E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz |
| Contactpunten | Standaard of verwijderd |
| ESD (blank, zonder anodisering) | Optioneel |
| Normalisatie |
| Toleranties | EN 12020-2 |
| REACH | JA |
| ROHS / ROHS 2 | JA |
| Dodd Frank | JA |
| Mechanische eigenschappen |
| Aanduiding | EN 573-3 | EN-AW 6063 |
| Voorwaarde | EN 515 | T66 |
| Rp0,2 | [N/mm2] | >= 200 |
| Rm | [N/mm2] | >= 245 |
| A | [%] | >= 8 |
| A 50 | [%] | >= 6 |
| Hardheid | [HB] | >= 80 |
| Gebiedsberekening |
| Fläche | [mm2] | 1190,60 | |
| Umfang Außenkontur | mm | 424,40 | |
| Zwaartepunt | X | [mm] | 40,00 |
| Y | [mm] | 19,36 | |
| Traagheidsmoment | |||
| 2e graad horizontaal | IX | [mm4] | 185051,00 |
| 2e graad verticaal | IY | [mm4] | 716264,00 |
| Weerstandsmoment | WX max | [mm3] | 9555,90 |
| WX min | [mm3] | 8967,90 | |
| WY max | [mm3] | 17906,60 | |
| WY min | [mm3] | 17906,60 | |
| Nominaal gewicht (ca. +/–) | KG | [kg/m] | 3,235 |
No Name Konstruktion® – Eine Marke der mejo Metall Josten GmbH & Co. KG
Extra informatie
| NNK® machinebouwprofielen | |
|---|---|
| NNK® serie | |
| Productgroep | |
| NNK® versie | |
| NNK® groef | |
| NNK® Raster | |
| Compabiliteit | |
| NNK® geschlossene Nut | 2N geschlossen |
