Profil Nut 8 80×40 4N180 ultraleicht
ISP8-UL83
80×40 mm 4N-180°
EN-AW 6063 T66
ISB Systeem
Kompatibel zu item 0.0.452.34

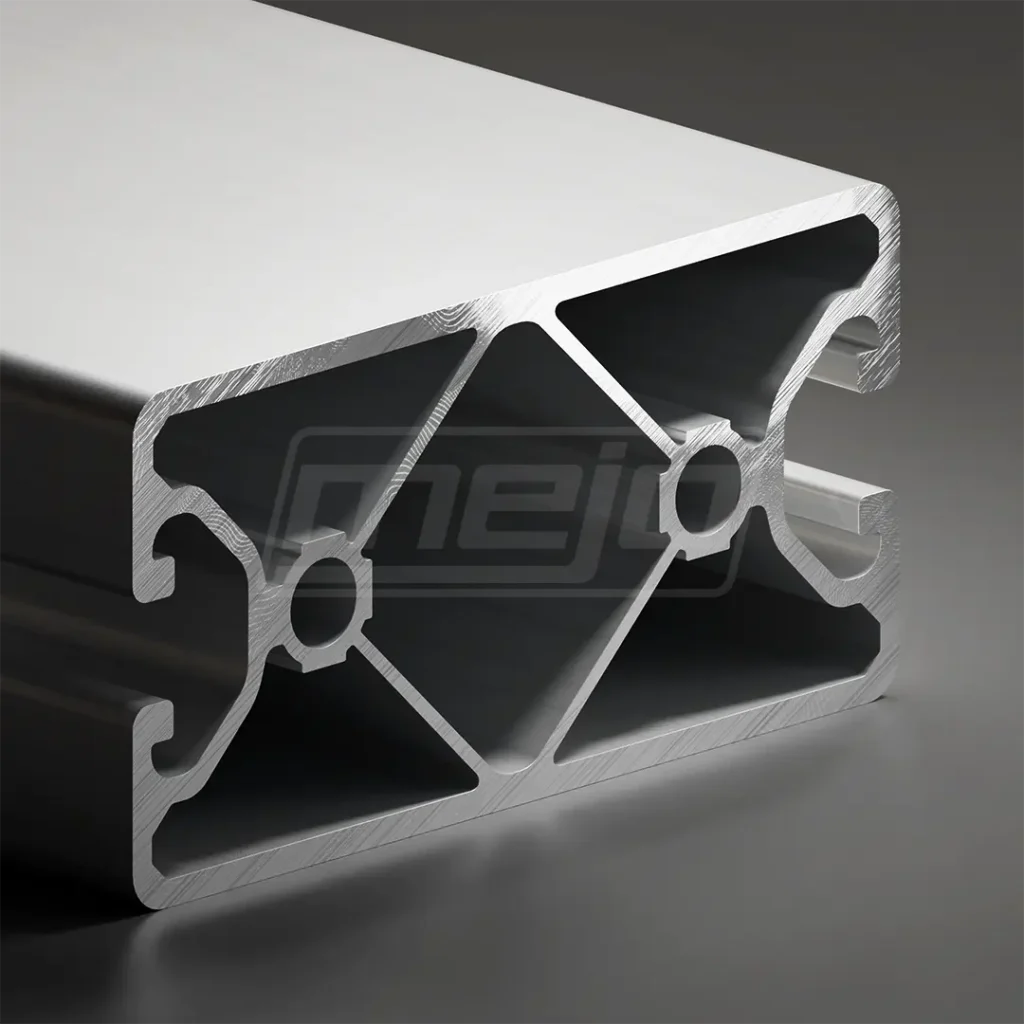

Aluprofil Nut 8 80×40 4N180 ultraleicht für gewichtssparende Konstruktionen
Das Aluminiumprofil Nut 8 80×40 4N180 ultraleicht ist ein eloxiertes ISP-Systemprofil im 40er Raster für besonders leichte, modulare Konstruktionen. Es eignet sich besonders für leichte Rahmen, Schutzrahmen, Einhausungen, mobile Aufbauten, Arbeitsplatzsysteme und technische Konstruktionen, bei denen die Nut-8-Kompatibilität und eine reduzierte Profilmasse im Vordergrund stehen.
Bei Varianten mit einer oder mehreren geschlossenen Nutseiten können die geschlossenen Außenflächen als saubere Sichtseite genutzt werden und erleichtern die Reinigung der Konstruktion.
Die ultraleichte Ausführung ist eine passende Wahl, wenn die Außenabmessung 80×40 und das item-kompatible Nut-8-Umfeld benötigt werden, die Konstruktion aber möglichst gewichtsarm bleiben soll. Typische Anwendungen sind leichte Abdeckungen, bewegliche Elemente, mobile Gestelle, ergonomische Aufbauten oder Konstruktionen mit geringerer mechanischer Belastung.
Das Profil ist kompatibel zu item 0.0.452.34 und kann mit passenden ISP-Nut-8-Komponenten im item-kompatiblen Systemumfeld eingesetzt werden. Damit eignet es sich für neue, kosteneffiziente Aufbauten, Erweiterungen oder Umbauten ohne Systemzwang.
Passende Zubehörteile wie Nutensteine, Winkel, Verbinder, Abdeckungen und Endkappen sind separat erhältlich. So erhalten Sie Profil und Zubehör für Ihre Konstruktion direkt aus einer Hand.
Die Möglichkeiten der mechanischen Bearbeitung reichen bei uns von Bohren, CNC-Fräsen, Sägen, Gewindeschneiden, Ausklinken, Fixlängen, Stanzen, Entgraten, Trowalisieren, Biegen, Kerben, Schleifen, Bürsten, Polieren, Folieren bis hin zu Sonderverpackungen und wärmegedämmten Profilen.
| Aanduiding |
| Systeem | ISB |
| Groef | 8 |
| Raster | 40 |

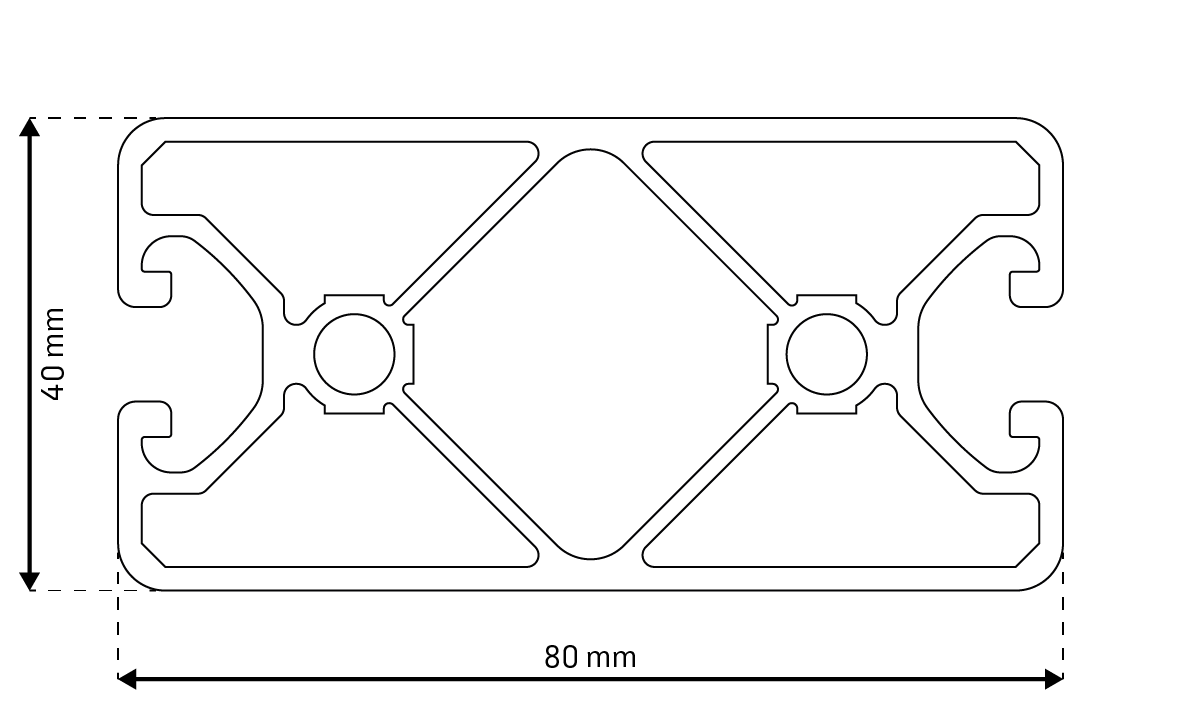

| Dimensie | 80×40 mm |
| Uitvoering | ultra-leicht |
| Voorspanning | 0,2 mm + 0,1/-0,15 |
| Nutmaß | 8,0 + 0,4 mm |
| Kernboren | 6,8 – 0,2 mm |
| Bruikbare lengte | 6000/6030 -0+10 mm |
| Oppervlak |
| Geanodiseerd | E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz |
| Contactpunten | Standaard of verwijderd |
| ESD (blank, zonder anodisering) | Optioneel |
| Normalisatie |
| Toleranties | EN 12020-2 |
| REACH | JA |
| ROHS / ROHS 2 | JA |
| Dodd Frank | JA |
| Mechanische eigenschappen |
| Aanduiding | EN 573-3 | EN-AW 6063 |
| Voorwaarde | EN 515 | T66 |
| Rp0,2 | [N/mm2] | >= 200 |
| Rm | [N/mm2] | >= 245 |
| A | [%] | >= 8 |
| A 50 | [%] | >= 6 |
| Hardheid | [HB] | >= 80 |
| Gebiedsberekening |
| Fläche | [mm2] | 825,00 | |
| Umfang Außenkontur | mm | 325,30 | |
| Zwaartepunt | X | [mm] | 40,00 |
| Y | [mm] | 20,00 | |
| Traagheidsmoment | |||
| 2e graad horizontaal | IX | [mm4] | 157746,00 |
| 2e graad verticaal | IY | [mm4] | 563791,00 |
| Weerstandsmoment | WX max | [mm3] | 7887,30 |
| WX min | [mm3] | 7887,30 | |
| WY max | [mm3] | 14094,80 | |
| WY min | [mm3] | 14094,80 | |
| Nominaal gewicht (ca. +/–) | KG | [kg/m] | 2,236 |
No Name Konstruktion® – Eine Marke der mejo Metall Josten GmbH & Co. KG
Extra informatie
| NNK® machinebouwprofielen | |
|---|---|
| NNK® serie | |
| Productgroep | |
| NNK® versie | |
| NNK® groef | |
| NNK® Raster | |
| Compabiliteit | |
| NNK® geschlossene Nut | 4N geschlossen |
