Profil X Nut 8 40×40 4N A leicht
Kompatibel zu item 0.0.492.87
Passendes Accessoires, Zuschnitt und Profilbearbeitung aus einer Hand.

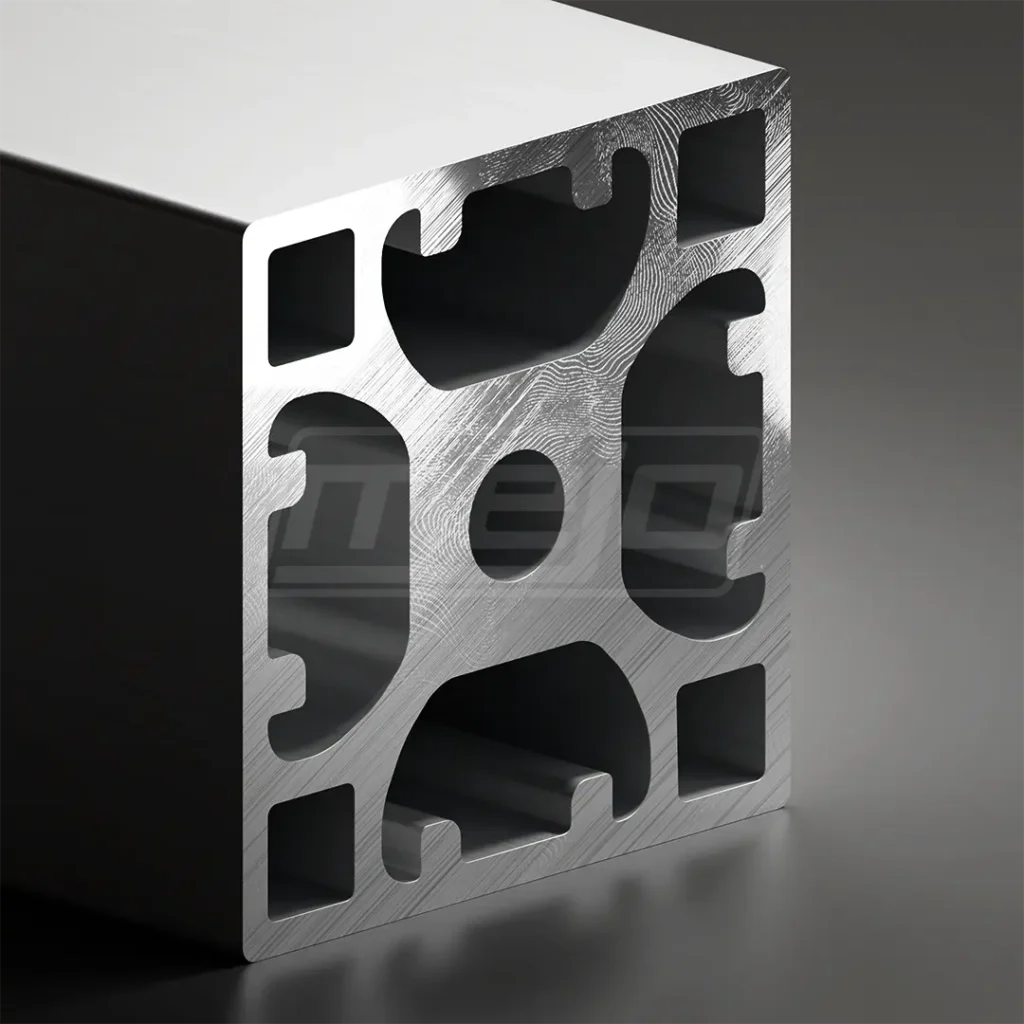

Aluprofil X Nut 8 40×40 4N leicht für saubere Übergänge und modulare Konstruktionen
Das Aluminiumprofil X Nut 8 40×40 4N leicht ist ein eloxiertes ISP-Systemprofil im item-kompatiblen Nut-8-Umfeld. Durch die X-Kontur mit minimalem Kantenradius eignet es sich besonders für Rahmen, Maschinenkabinen, Schutzverkleidungen, Einhausungen und technische Aufbauten, bei denen glatte Profilübergänge, reinigungsfreundliche Außenfläche gewünscht ist.
Durch das 40er Raster und die Nut-8-Geometrie lässt sich das Profil flexibel mit passendem Zubehör, Verbindern und Anbauteilen kombinieren. Je nach Ausführung kann die Profilwahl an Stabilität, Gewicht, Optik und Einsatzbereich angepasst werden.
Bei Varianten mit einer oder mehreren geschlossenen Nutseiten können die geschlossenen Außenflächen als saubere Sichtseiten genutzt werden, während die offenen Nutseiten weiterhin für Befestigungen und Zubehör zur Verfügung stehen.
Das Profil ist kompatibel zu item 0.0.492.87 und kann im passenden ISP-/item-kompatiblen Nut-8-Umfeld eingesetzt werden – ohne Systemzwang.
Passende Zubehörteile wie Nutensteine, Verbinder und Endkappen sind separat erhältlich. So erhalten Sie Profil und Zubehör für Ihre Konstruktion direkt aus einer Hand.
Die Möglichkeiten der mechanischen Bearbeitung reichen bei uns von Bohren, CNC-Fräsen, Sägen, Gewindeschneiden, Ausklinken, Fixlängen, Stanzen, Entgraten, Trowalisieren, Biegen, Kerben, Schleifen, Bürsten, Polieren, Folieren bis hin zu Sonderverpackungen und wärmegedämmten Profilen.
| Aanduiding |
| Systeem | ISB |
| Groef | 8 |
| Raster | 40 |

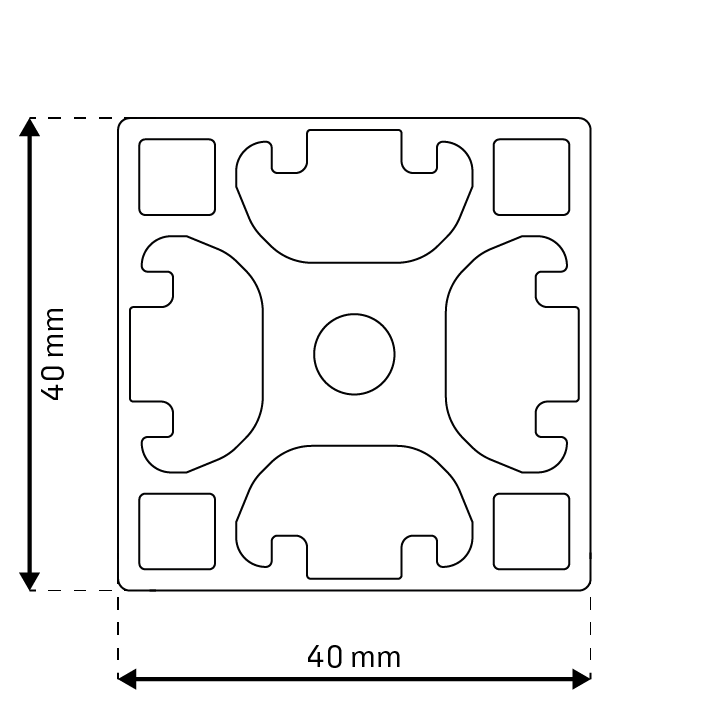

| Dimensie | 40×40 mm |
| Uitvoering | licht |
| Voorspanning | 0,2 mm +0,1/-0,15 |
| Nutmaß | 8,0 +0,4 mm |
| Kernboren | 6,8 -0,2 mm |
| Bruikbare lengte | 6000/6030 -0+10 mm |
| Oppervlak |
| Geanodiseerd | E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz |
| Contactpunten | Standaard of verwijderd |
| ESD (blank, zonder anodisering) | Optioneel |
| Normalisatie |
| Toleranties | EN 12020-2 |
| REACH | JA |
| ROHS / ROHS 2 | JA |
| Dodd Frank | JA |
| Mechanische eigenschappen |
| Aanduiding | EN 573-3 | EN-AW 6063 |
| Voorwaarde | EN 515 | T66 |
| Rp0,2 | [N/mm2] | >= 200 |
| Rm | [N/mm2] | >= 245 |
| A | [%] | >= 8 |
| A 50 | [%] | >= 6 |
| Hardheid | [HB] | >= 80 |
| Gebiedsberekening |
| Fläche | [mm2] | 745,60 | |
| Umfang Außenkontur | mm | 158,30 | |
| Zwaartepunt | X | [mm] | 20,00 |
| Y | [mm] | 20,00 | |
| Traagheidsmoment | |||
| 2e graad horizontaal | IX | [mm4] | 110036,00 |
| 2e graad verticaal | IY | [mm4] | 110036,00 |
| Weerstandsmoment | WX max | [mm3] | 5501,80 |
| WX min | [mm3] | 5501,80 | |
| WY max | [mm3] | 5501,80 | |
| WY min | [mm3] | 5501,80 | |
| Nominaal gewicht (ca. +/–) | KG | [kg/m] | 2,021 |
No Name Konstruktion® – Eine Marke der mejo Metall Josten GmbH & Co. KG
Extra informatie
| NNK® machinebouwprofielen | |
|---|---|
| NNK® serie | |
| Productgroep | |
| NNK® versie | |
| NNK® groef | |
| NNK® Raster | |
| Compabiliteit | |
| NNK® geschlossene Nut | 4N geschlossen |
