Profil X Nut 8 80×40 2N K15 XMS leicht
Kompatibel zu item 0.0.643.06.
Passendes Zubehör, Zuschnitt und Profilbearbeitung aus einer Hand.

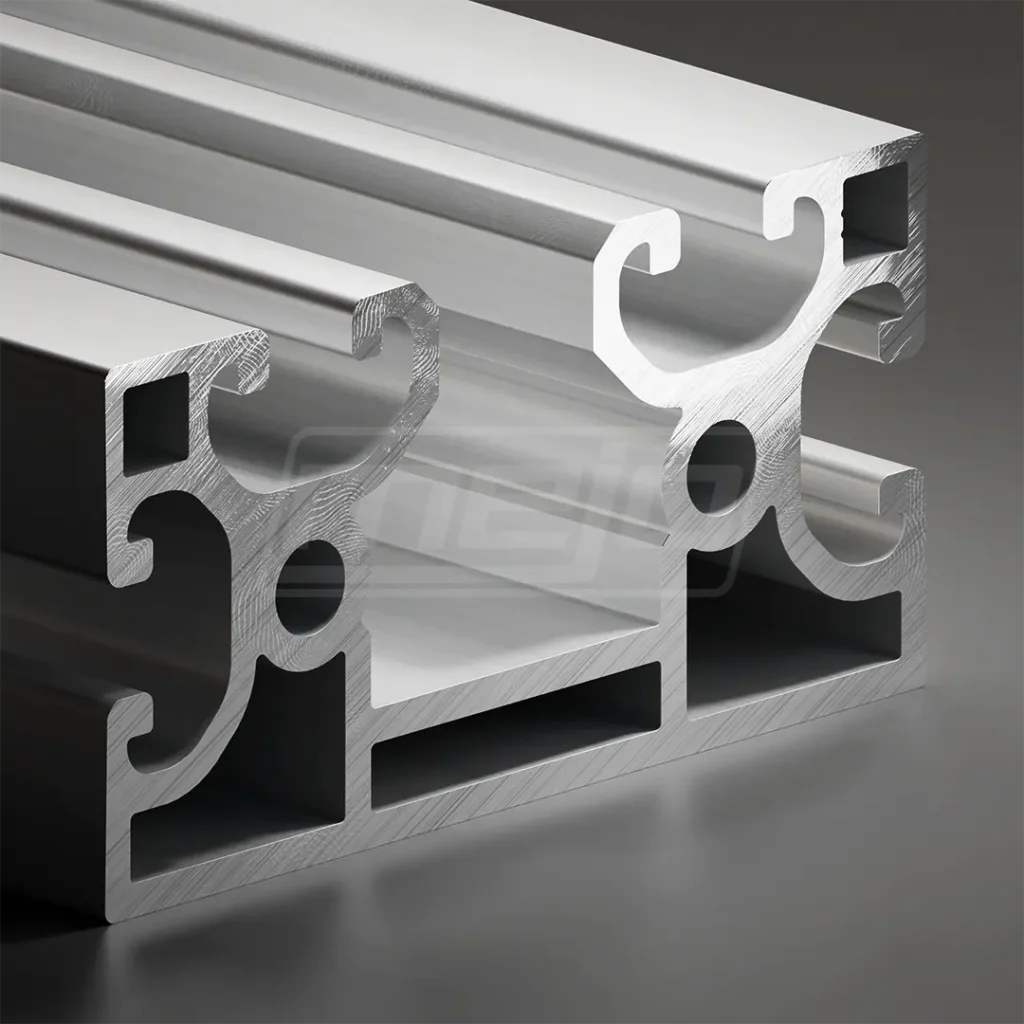

Das Aluprofil X Nut 8 80×40 2N K15 XMS leicht für Maschinenkabinen und integrierte Leitungsführung
Das Aluminiumprofil X Nut 8 80×40 2N K15 XMS leicht ist ein eloxiertes ISP-Systemprofil im item-kompatiblen XMS-Umfeld. Es eignet sich besonders für Maschinenkabinen, Einhausungen, Schutzverkleidungen und technische Rahmenkonstruktionen, bei denen stabile 80×40-Profile mit sauberer Optik und integrierter Leitungsführung kombiniert werden sollen.
Die K15-Ausführung ermöglicht eine geschützte Kabelführung direkt im Profilrahmen. Dadurch eignet sich das Profil besonders für XMS-Konstruktionen, bei denen Kabel, Leitungen oder Anschlüsse geordnet geführt und gleichzeitig in eine klare, reinigungsfreundliche Rahmenstruktur integriert werden sollen.
Das Profil ist kompatibel zu item 0.0.643.06 und kann im passenden ISP-/item-kompatiblen XMS-Umfeld eingesetzt werden – ohne Systemzwang.
Passende Zubehörteile wie Nutensteine, Winkel, Verbinder und Abdeckungen sind separat erhältlich. So erhalten Sie Profil und Zubehör für Ihre Konstruktion direkt aus einer Hand.
Die Möglichkeiten der mechanischen Bearbeitung reichen bei uns von Bohren, CNC-Fräsen, Sägen, Gewindeschneiden, Ausklinken, Fixlängen, Stanzen, Entgraten, Trowalisieren, Biegen, Kerben, Schleifen, Bürsten, Polieren, Folieren bis hin zu Sonderverpackungen und wärmegedämmten Profilen.
| Aanduiding |
| Systeem | ISB |
| Groef | 8 |
| Raster | 40 |

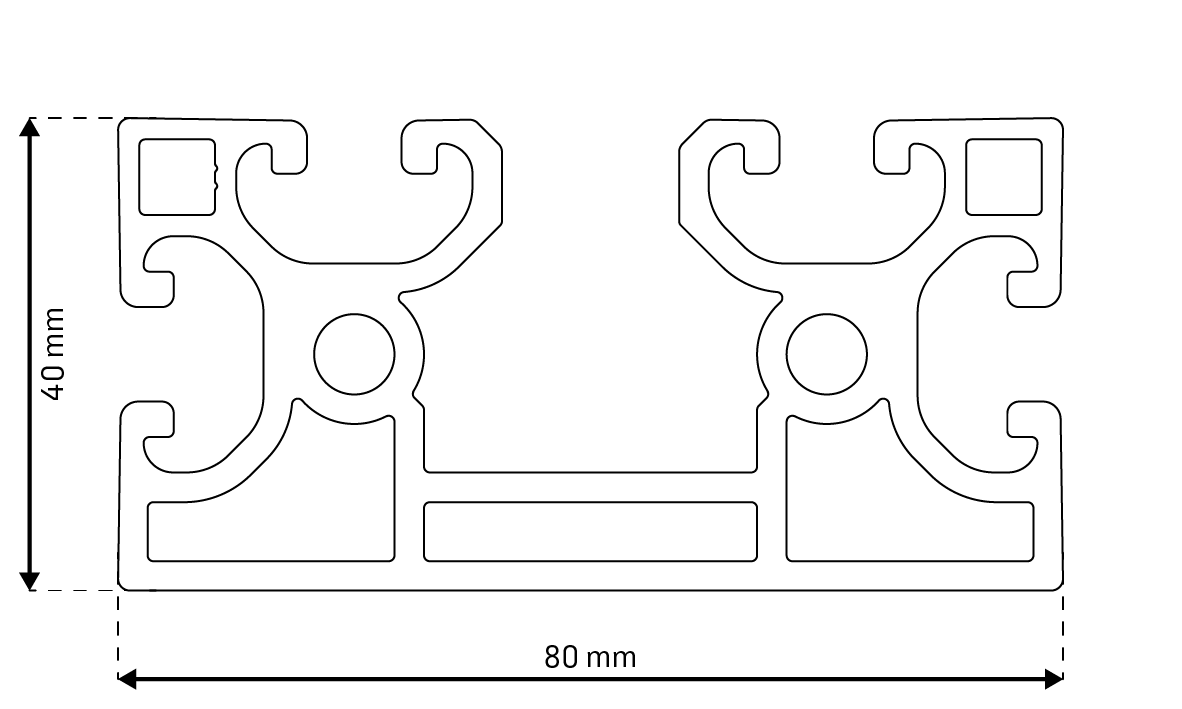

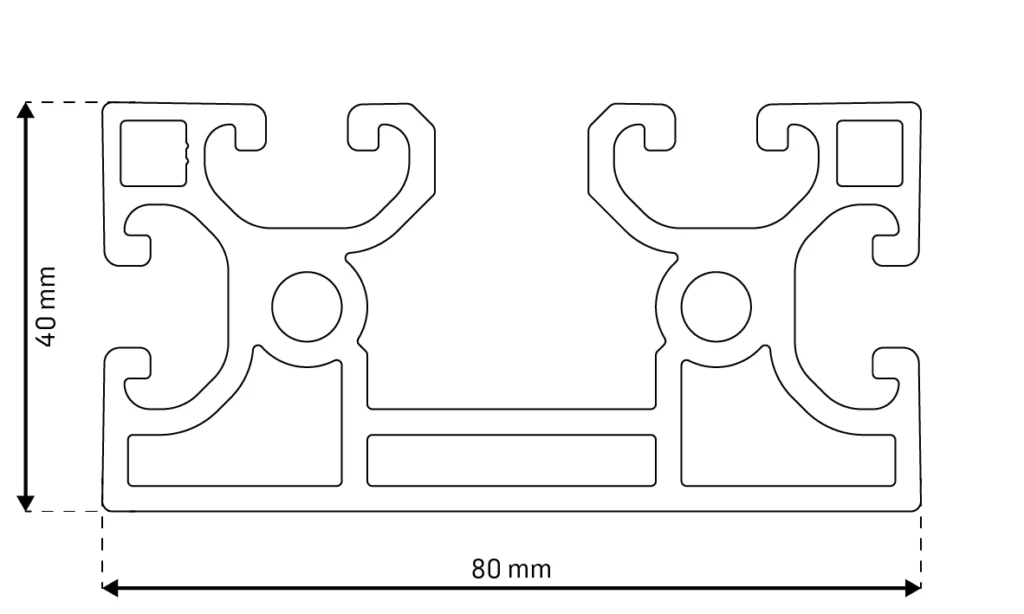

| Dimensie | 80×40 mm |
| Uitvoering | licht |
| Voorspanning | 0,2 mm +0,1/-0,15 |
| Nutmaß | 8,0 + 0,3 mm |
| Kernboren | 6,8 – 0,2 mm |
| Bruikbare lengte | 6000/6030 -0+10 mm |
| Oppervlak |
| Geanodiseerd | E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz |
| Contactpunten | Standaard of verwijderd |
| ESD (blank, zonder anodisering) | Optioneel |
| Normalisatie |
| Toleranties | EN 12020-2 |
| REACH | JA |
| ROHS / ROHS 2 | JA |
| Dodd Frank | JA |
| Mechanische eigenschappen |
| Aanduiding | EN 573-3 | EN-AW 6063 |
| Voorwaarde | EN 515 | T66 |
| Rp0,2 | [N/mm2] | >= 200 |
| Rm | [N/mm2] | >= 245 |
| A | [%] | >= 8 |
| A 50 | [%] | >= 6 |
| Hardheid | [HB] | >= 80 |
| Gebiedsberekening |
| Fläche | [mm2] | 1087,00 | |
| Umfang Außenkontur | mm | 507,60 | |
| Zwaartepunt | X | [mm] | 40 |
| Y | [mm] | 18,50 | |
| Traagheidsmoment | |||
| 2e graad horizontaal | IX | [mm4] | 175649,00 |
| 2e graad verticaal | IY | [mm4] | 703808,00 |
| Weerstandsmoment | WX max | [mm3] | 9492,60 |
| WX min | [mm3] | 8171,40 | |
| WY max | [mm3] | 17597,60 | |
| WY min | [mm3] | 17593,50 | |
| Nominaal gewicht (ca. +/–) | KG | [kg/m] | 2,946 |
No Name Konstruktion® – Eine Marke der mejo Metall Josten GmbH & Co. KG
Extra informatie
| NNK® machinebouwprofielen | |
|---|---|
| NNK® serie | |
| Productgroep | |
| NNK® versie | |
| NNK® groef | |
| NNK® Raster | |
| Compabiliteit | |
| NNK® geschlossene Nut | 2N geschlossen |
