Mejo

BSP10-L48 Typ A

Prijs op aanvraag Exclusief na configuratie voor geregistreerde zakelijke klanten (B2B)

BSP10-L48 Typ A

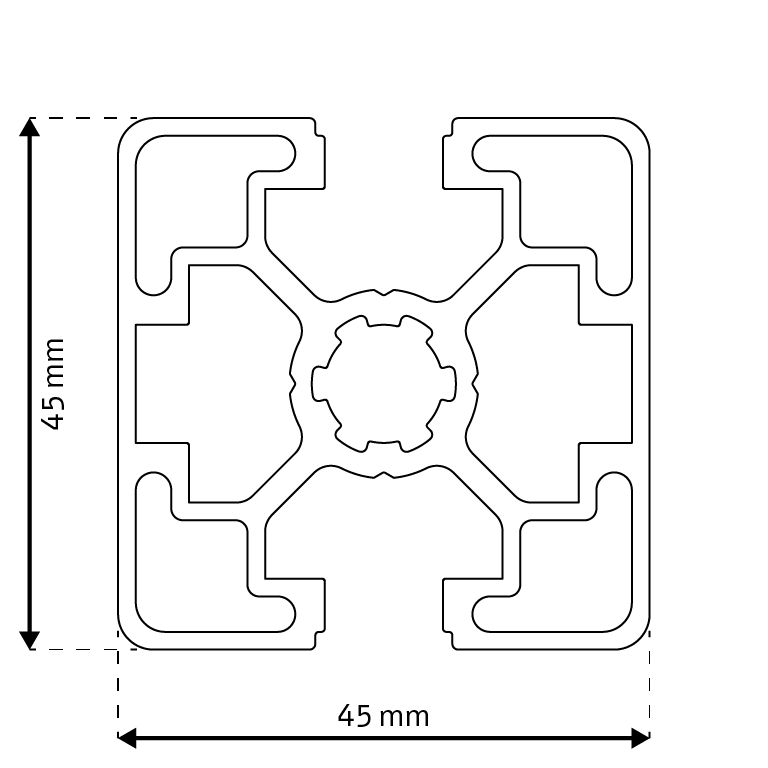

45×45 mm 2N-180°
EN-AW 6063 T66
BSB Systeem

Art.Nr. BSP10-L48-1 Categorie
Artikelnummer BSP10-L48-1 Categorie

Op voorraad

Jouw configuratie

Projectnaam

Leveringshoeveelheid *

Geanodiseerd E6/Ev1 (zilver)

Mechanische bewerking

Meer informatie

(max. 1250 tekens)

CAD-bestanden

CAD-bestanden (DWG of DXF) kunnen, na goedkeuring door de contactpersoon, per e-mail worden verstrekt.

Toevoegen aan aanvraag
Preise werden individuell auf Anfrage kalkuliert.
Aanduiding
SysteemBSB
Groef10
Raster45
Dimensie45×45 mm
Uitvoeringlicht
Voorspanning0,2 mm +0,1/-0,15
Nutmaß10,0 + 0,4 mm
Kernboren
10,0 +/- 0,15 mm
Bruikbare lengte6030/6090 -0+10 mm
Oppervlak
GeanodiseerdE6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz
ContactpuntenStandaard of verwijderd
ESD (blank, zonder anodisering)Optioneel
Normalisatie
TolerantiesEN 12020-2
REACHJA
ROHS / ROHS 2JA
Dodd FrankJA
Mechanische eigenschappen
AanduidingEN 573-3EN-AW 6063
VoorwaardeEN 515T66
Rp0,2[N/mm2]>= 200
Rm[N/mm2]>= 245
A[%]>= 8
A 50[%]>= 6
Hardheid[HB]>= 80
Gebiedsberekening
Fläche[mm2]606,50
Umfang Außenkonturmm313,70
ZwaartepuntX[mm]22,50
Y[mm]22,50
Traagheidsmoment
2e graad horizontaalIX[mm4]110200,00
2e graad verticaalIY[mm4]126379,00
WeerstandsmomentWX max[mm3]4897,80
WX min[mm3]4897,80
WY max[mm3]5616,90
WY min[mm3]5616,90
Nominaal gewicht (ca. +/–)KG[kg/m]1,644



No Name Konstruktion® – Eine Marke der mejo Metall Josten GmbH & Co. KG

Extra informatie

NNK® machinebouwprofielen

Productgroep

NNK® serie

NNK® versie

NNK® groef

NNK® Raster

Compabiliteit

NNK® geschlossene Nut

2N geschlossen
