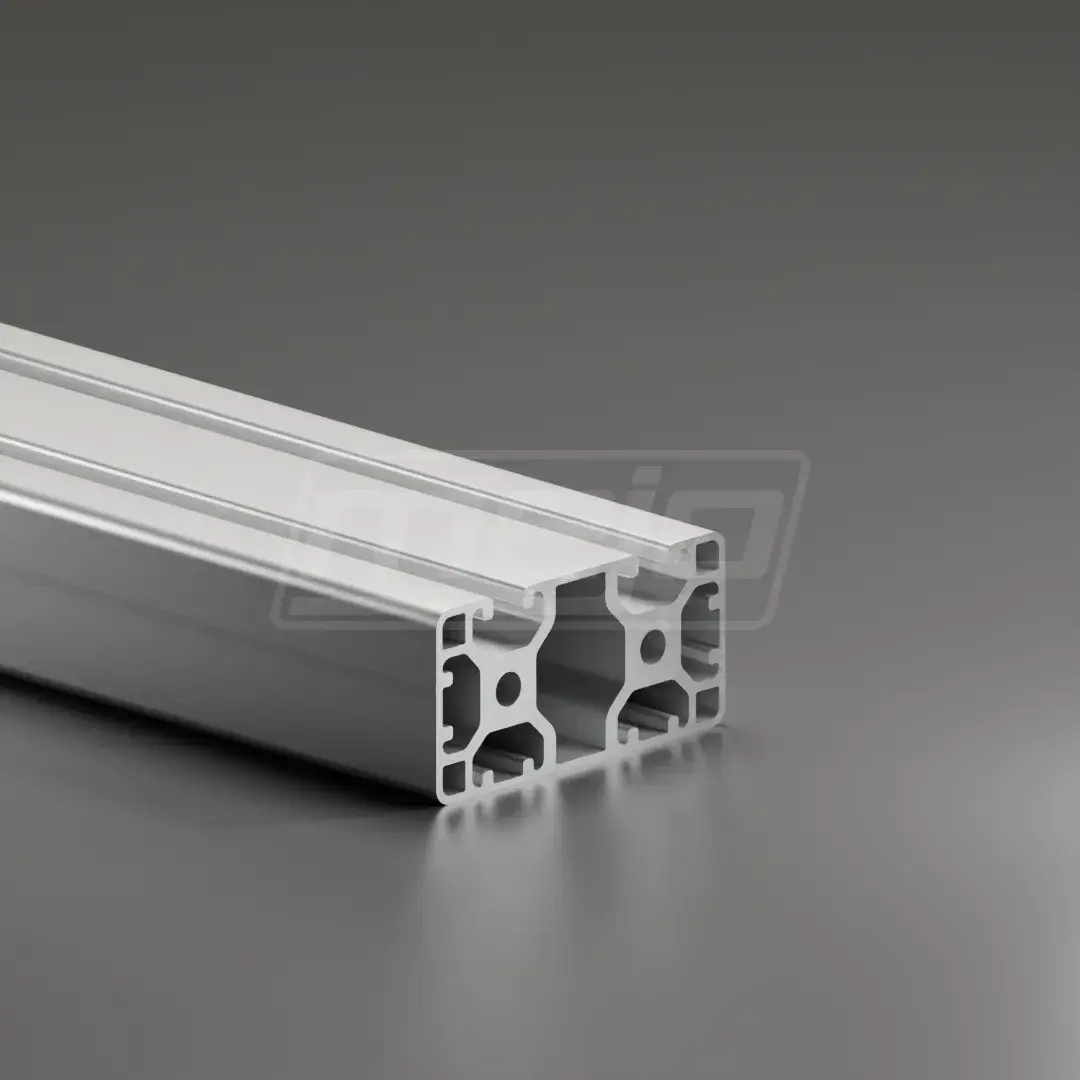

| Systeem | ISB |
| Groef | 8 |
| Raster | 40 |

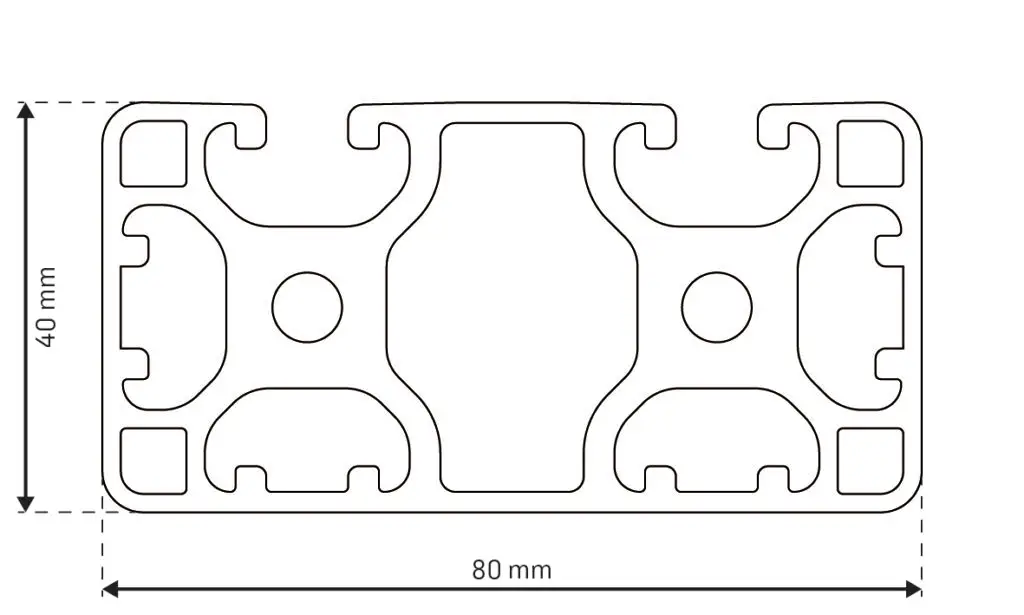

| Dimensie | 80×40 mm |
| Uitvoering | licht |
| Voorspanning | 0,2 mm +0,1/-0,15 |
| Groefgrootte | 8,0 +0,4 mm |
| Kernboren | 6,8 – 0,2 mm |
| Bruikbare lengte | 6000/6030 -0+10 mm |
| Geanodiseerd | E6Ev1 10-15 µm |
| Eloxal – Contactpunten | entfernt |
| Mechanische eigenschappen |
| Aanduiding | EN 573-3 | EN-AW 6063 |
| Voorwaarde | EN 515 | T66 |
| Rp0,2 | [N/mm2] | >= 200 |
| Rm | [N/mm2] | >= 245 |
| A | [%] | >= 8 |
| A 50 | [%] | >= 6 |
| Hardheid | [HB] | >= 80 |
| Oppervlakte | | [mm2] | 1244,60 |
| Omtrek buitencontour | | mm | 326,80 |
| Zwaartepunt | X | [mm] | 40,00 |
| | Y | [mm] | 19,40 |
| Traagheidsmoment | | | |
| 2e graad horizontaal | IX | [mm4] | 187367,00 |
| 2e graad verticaal | IY | [mm4] | 775185,00 |
| Weerstandsmoment | WX max | [mm3] | 9658,80 |
| | WX min | [mm3] | 9094,80 |
| | WY max | [mm3] | 19379,60 |
| | WY min | [mm3] | 19379,60 |
| Nominaal gewicht (ca. +/–) | KG | [kg/m] | 3,372 |
