Artikelname

ISP8-L872

Kurzbeschreibung

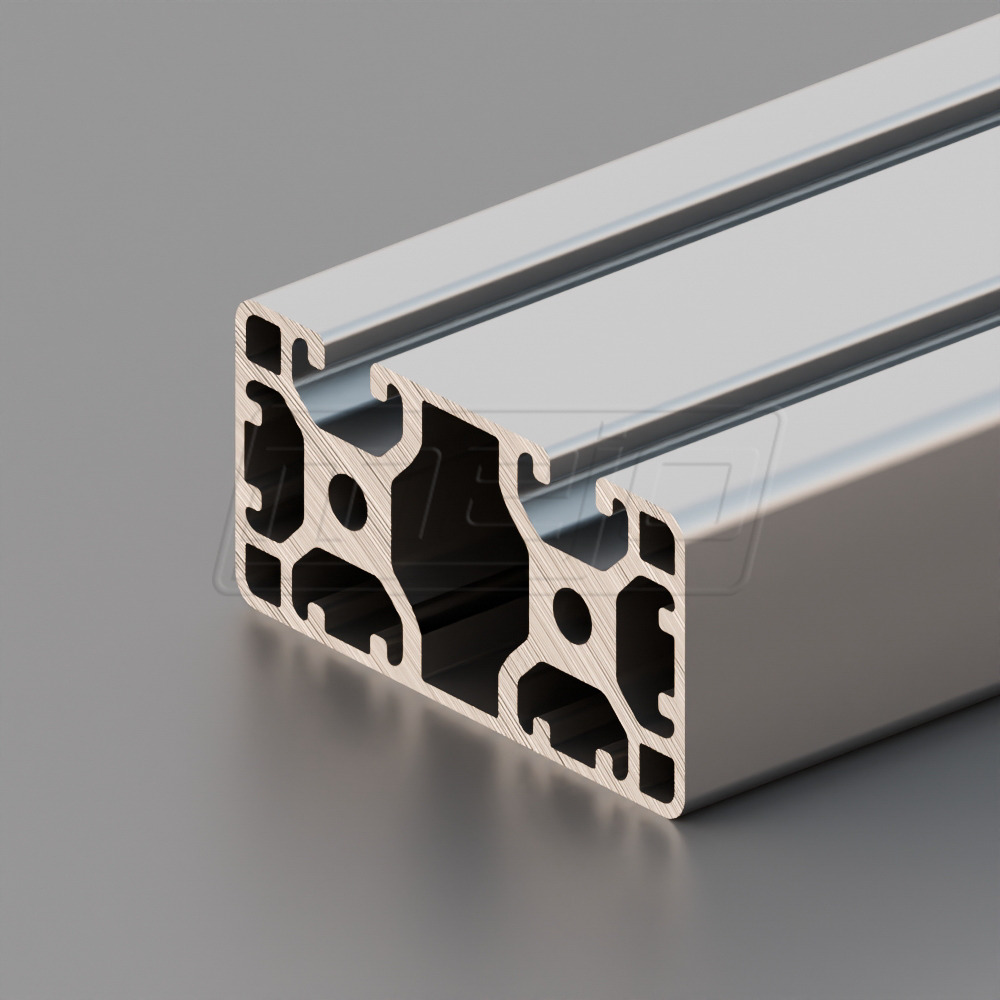

ISP8-L872
80×40 mm 4 N
EN-AW 6063 T66
ISP System

Artikelnummer ISP8-L872 Kategorie

Ihre Konfiguration

Projektbezeichnung

Maße

Stangen á 6m oder Stückzahl Zuschnitte

Stangen á 6m oder Stückzahl Zuschnitte

Ihre gewünschte Profillänge in mm

Mechanische Bearbeitung

Weitere Informationen

(max. 1250 Zeichen)

Zusätzliche Informationen

NNK® Maschinenbauprofile

NNK® Baureihe

Produktgruppen

NNK® Ausführung

Beschreibung

Bezeichung
System ISP
Nut 8
Raster 40

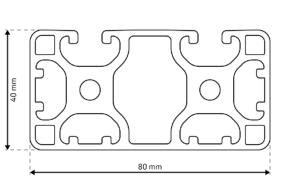

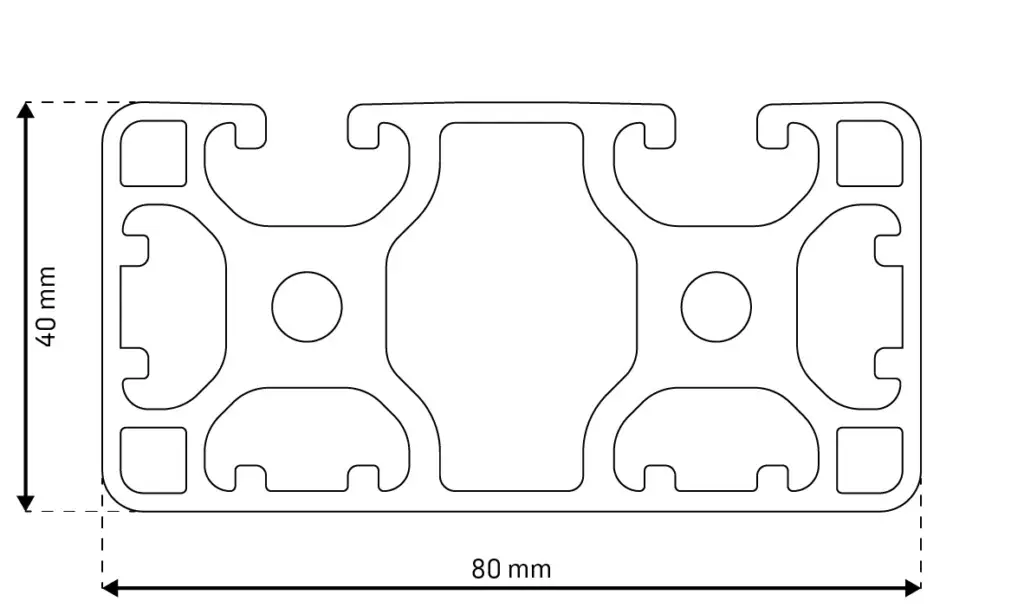

Abmessung 80×40 mm
Ausführung leicht
Vorspannung 0,2 mm +0,1/-0,15
Nutmaß 8,0 +0,4 mm
Kernbohrung 6,8 – 0,2 mm
Nutzlänge 6000/6030 -0+10 mm

Oberfläche
Eloxal E6Ev1 10-15 µm
Eloxal – Kontaktierung entfernt


Mechanische Eigenschaften
Bezeichnung EN 573-3 EN-AW 6063
Zustand EN 515 T66
Rp0,2 [N/mm2] >= 200
Rm [N/mm2] >= 245
A [%] >= 8
A 50 [%] >= 6
Härte [HB] >= 80

Flächenberechnung
Fläche   [mm2] 1244,60
Umfang Außenkontur   mm 326,80
Schwerpunkt X [mm] 40,00
  Y [mm] 19,40
Flächenträgheitsmoment
2. Grad horizontal IX [mm4] 187367,00
2. Grad vertikal IY [mm4] 775185,00
Widerstandsmoment WX max [mm3] 9658,80
  WX min [mm3] 9094,80
  WY max [mm3] 19379,60
  WY min [mm3] 19379,60
Nominal – Gewicht (ca. +-) KG [kg/m] 3,372
