Mejo

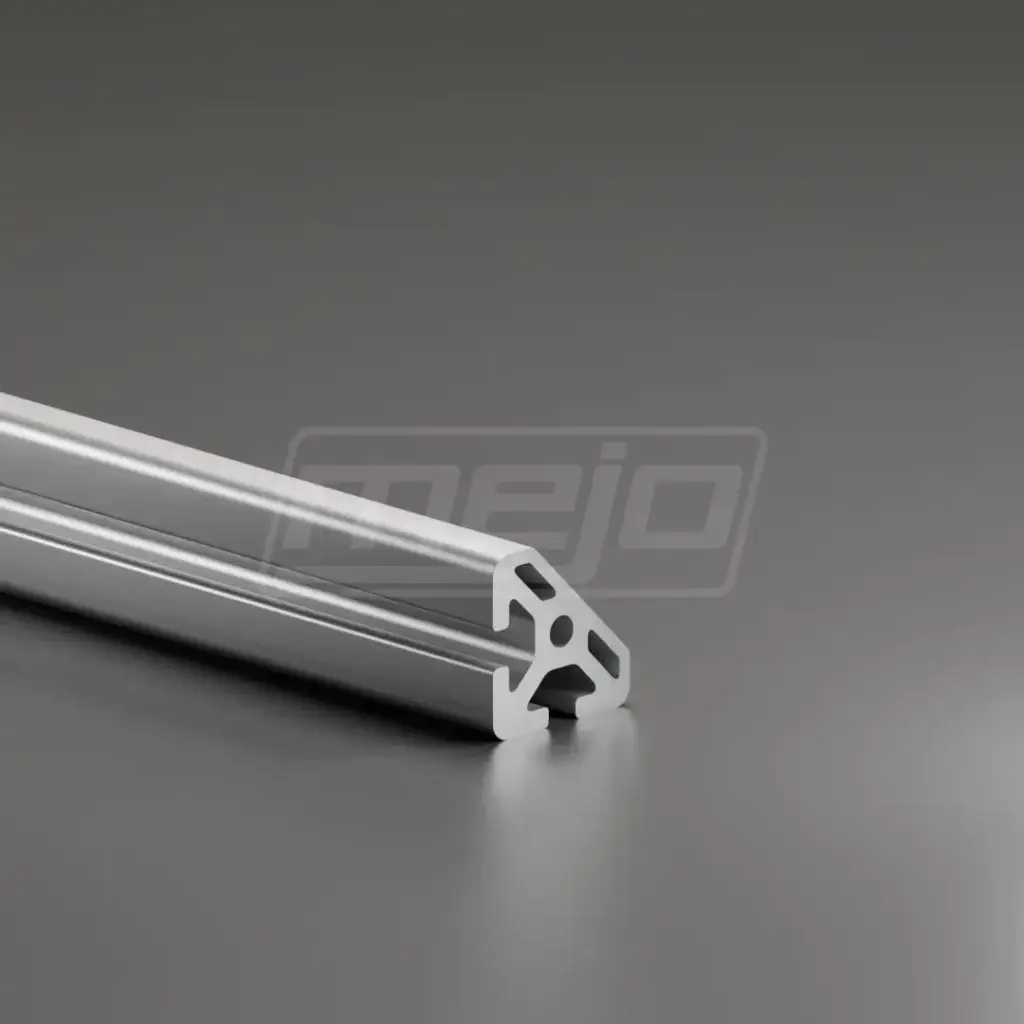

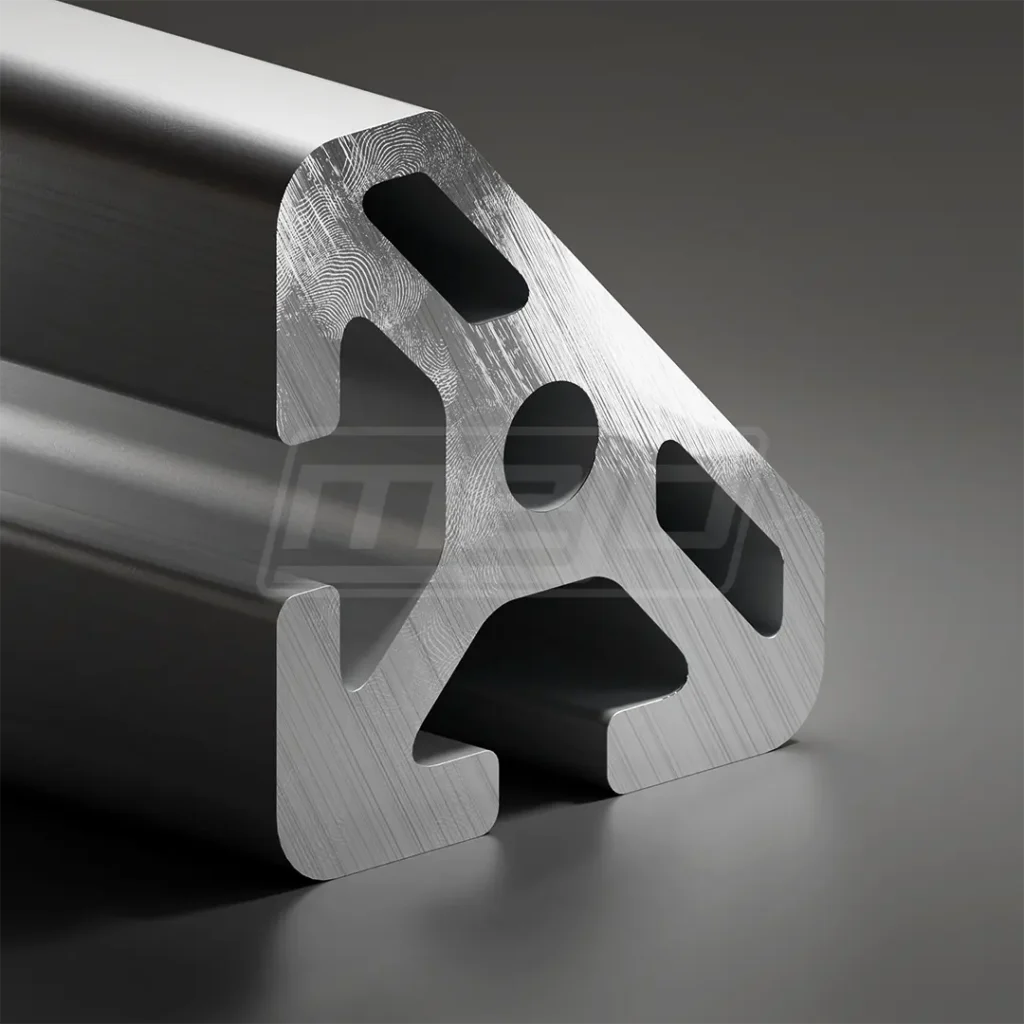

ISP8-S45

Prijs op aanvraag Exclusief na configuratie voor geregistreerde zakelijke klanten (B2B)

ISP8-S45
40×40 mm G45
EN-AW 6063 T66
ISB Systeem

Art.Nr. ISP8-S45 Categorie
Artikelnummer ISP8-S45 Categorie

Op voorraad

Jouw configuratie

Projectnaam

Leveringshoeveelheid *

Geanodiseerd E6/Ev1 (zilver)

Mechanische bewerking

Meer informatie

(max. 1250 tekens)

CAD-bestanden

CAD-bestanden (DWG of DXF) kunnen, na goedkeuring door de contactpersoon, per e-mail worden verstrekt.

Toevoegen aan aanvraag
Preise werden individuell auf Anfrage kalkuliert.
Aanduiding
SysteemISB
Groef8
Raster40

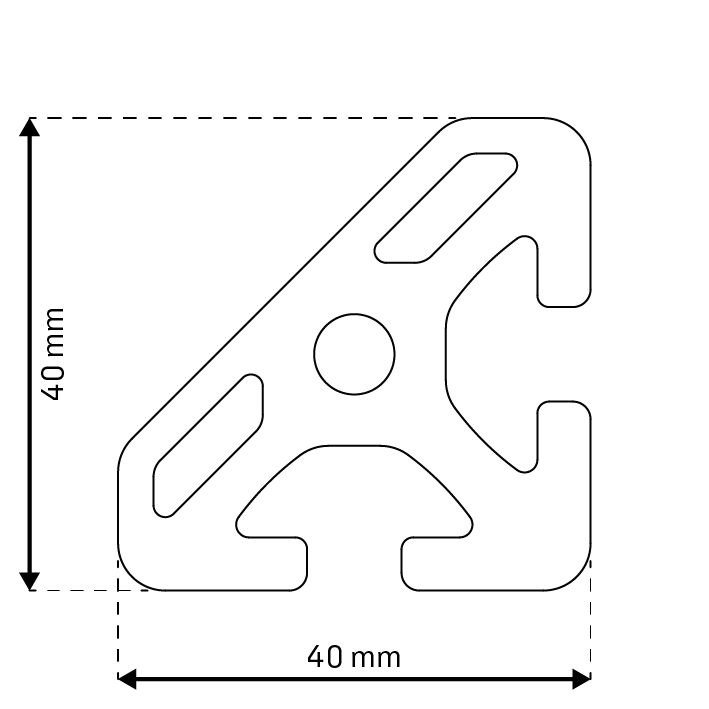

Dimensie40×40 mm
Uitvoeringzwaar
Voorspanning0,2 mm + 0,1/-0,15
Nutmaß8,0 + 0,4 mm
Kernboren6,8 – 0,2 mm
Bruikbare lengte6000/6030 -0+10 mm
Oppervlak
GeanodiseerdE6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz
ContactpuntenStandaard of verwijderd
ESD (blank, zonder anodisering)Optioneel
Normalisatie
TolerantiesEN 12020-2
REACHJA
ROHS / ROHS 2JA
Dodd FrankJA
Mechanische eigenschappen
AanduidingEN 573-3EN-AW 6063
VoorwaardeEN 515T66
Rp0,2[N/mm2]>= 200
Rm[N/mm2]>= 245
A[%]>= 8
A 50[%]>= 6
Hardheid[HB]>= 80
Gebiedsberekening
Fläche[mm2]742,30
Umfang Außenkonturmm213,50
ZwaartepuntX[mm]16,90
Y[mm]16,90
Traagheidsmoment
2e graad horizontaalIX[mm4]95427,90
2e graad verticaalIY[mm4]95427,90
WeerstandsmomentWX max[mm3]5644,40
WX min[mm3]5644,40
WY max[mm3]5644,40
WY min[mm3]5644,40
Nominaal gewicht (ca. +/–)KG[kg/m]2,012



No Name Konstruktion® – Eine Marke der mejo Metall Josten GmbH & Co. KG

Extra informatie

NNK® machinebouwprofielen

NNK® serie

Productgroep

NNK® versie

NNK® groef

NNK® Raster

Compabiliteit

NNK® Grad

90°
