Mejo

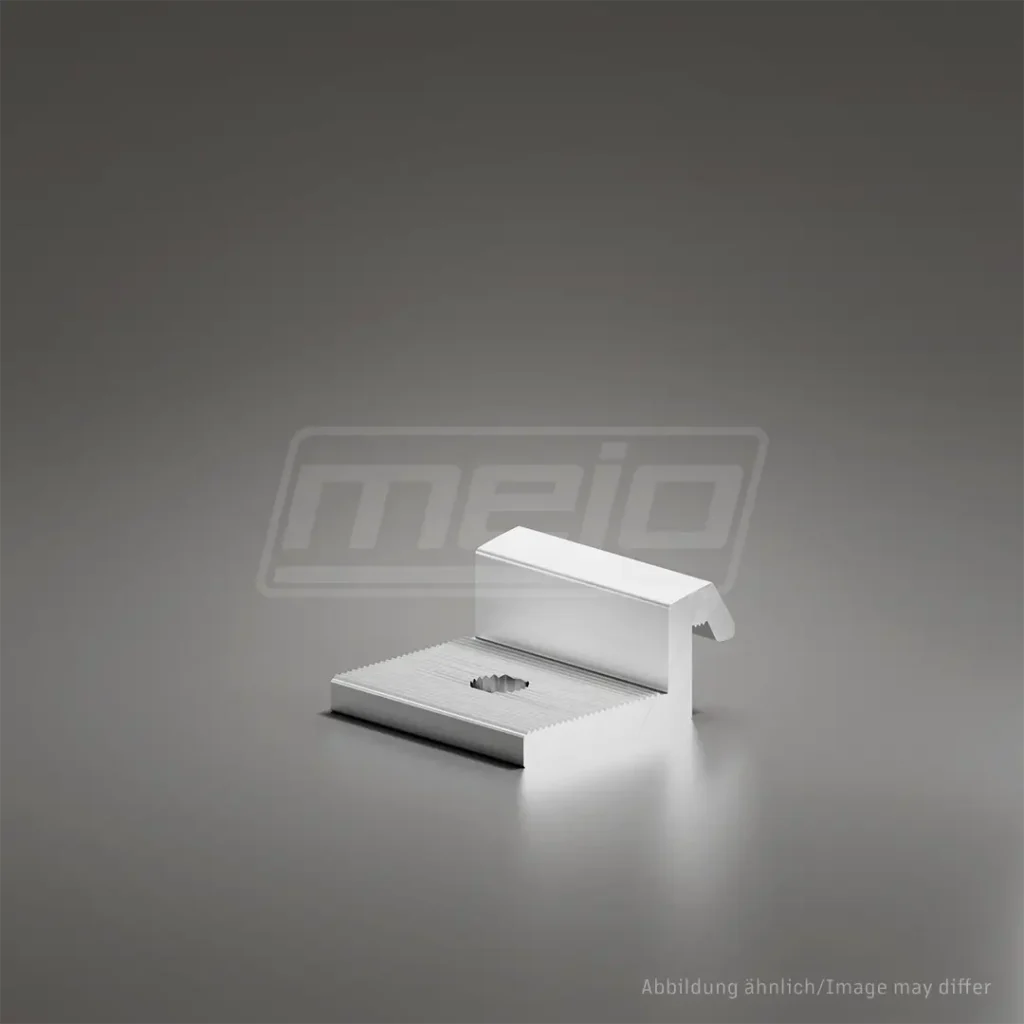

NNS K-39 Kreuzklemme

Prijs op aanvraag Exclusief na configuratie voor geregistreerde zakelijke klanten (B2B)

NNS K-39
Kruis klem
EN-AW 6063
Profielen voor kruisverband

Art.Nr. 1102193 Categorie Labels , , ,
Artikelnummer 1102193 Categorie Labels , , ,

Op voorraad

Toevoegen aan aanvraag
Preise werden individuell auf Anfrage kalkuliert.
Aanduiding
SysteemKruis klem
ProfilProfielen voor kruisverband
Bruikbare lengteStandaard40 mm
Standaard8,7-0+0,2, zentriert
Speciale lengtesauf Anfrage
Oppervlak
StandaardDIN 17611Blank (NQ)
Geanodiseerd E6Ev1 zilverDIN 17611Optioneel
Geanodiseerd E6Ev6 zwartDIN 17611Optioneel
Normalisatie
TolerantiesEN 12020-2
REACHJA
ROHS / ROHS 2
JA
Dodd Frank
JA
Mechanische eigenschappen
AanduidingEN 573-3EN-AW 6063
VoorwaardeEN 515T66
Rp0,2[N/mm2]>= 200
Rm[N/mm2]>= 245
A[%]>= 8
A 50
[%]>= 6
Hardheid[HB]>= 80
Gebiedsberekening
ZwaartepuntX[mm]24,34
Y[mm]6,84
Traagheidsmoment
2e graad horizontaalIX[mm4]10454
2e graad verticaalIY[mm4]42747
WeerstandsmomentWX max[mm3]1529,2
WX min[mm3]794,9
WY max [mm3]1756,3
WY min[mm3]2208
Nominaal gewicht (ca. +/–)KG[kg/m]0,813
Verbinding
EinsatzbereichKreuzklemme für Profile der Serie K
Verbinding
Nutensteine mit Schraube DIN933 M8 x 12 / x14 / x 16. o.a.
Nutensteinschrauben
Spezialverbinder



No Name Solar® – een merk van mejo Metall Josten GmbH & Co. KG



Extra informatie

Productgroep

NNS® Montagerails

NNS® kruisverband

NNS® Accessoires

Kruis klem
