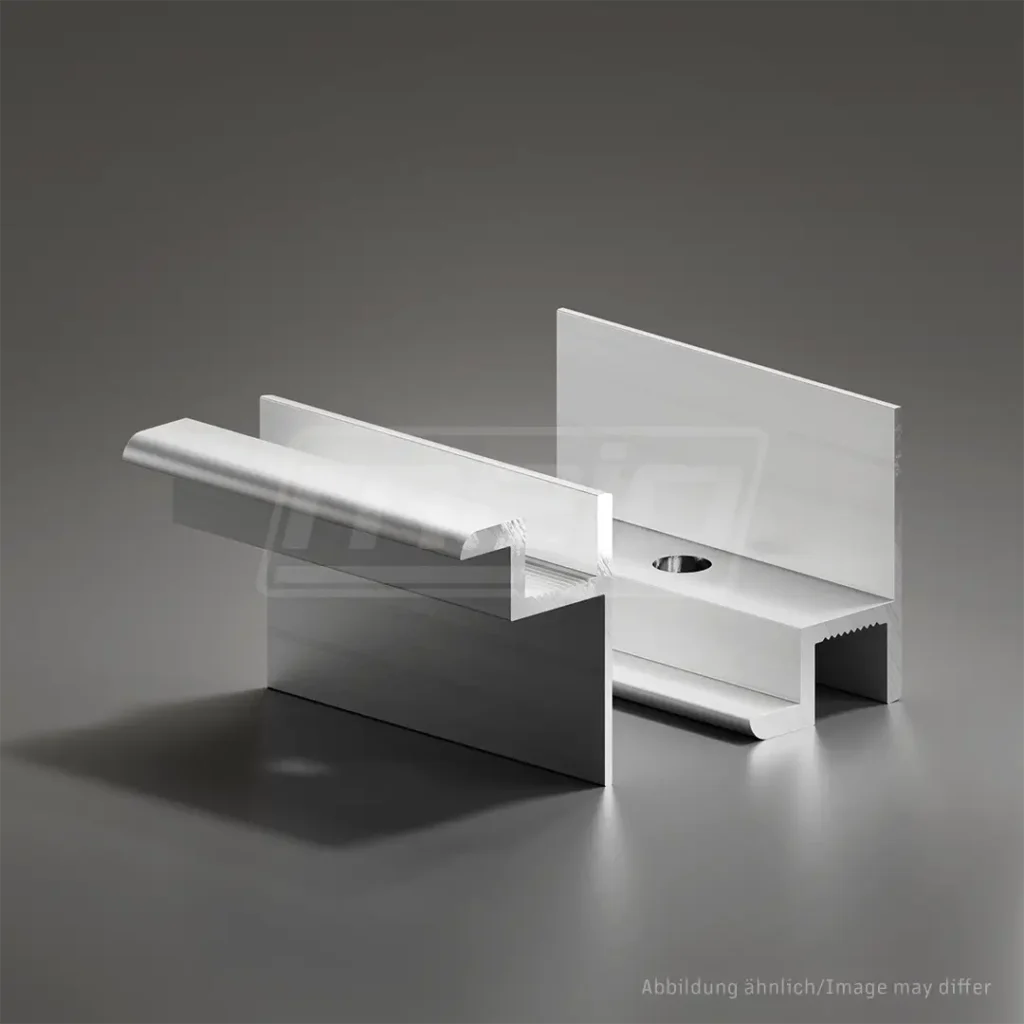

NNS56 Endklemme 40,5
Preis auf Anfrage
Exklusiv nach Konfiguration für registrierte Geschäftskund:innen (B2B)
NNS 56
Eindklem voor geframede zonnepanelen
EN-AW 6063 T66
A = 40,5 mm
Op voorraad
Preise werden individuell auf Anfrage kalkuliert.
| Aanduiding |
| Systeem | Eindklem voor geframede zonnepanelen | |
| Einsatzbereich | A = 40,5 mm | |
| Bruikbare lengte | Standaard | 70 mm |
| Speciale lengtes | Optioneel | |
| Bohrung | 8,7 mm zentriert | |
| Nominal – Gewicht | ca. +- 0,575 kg/m |
| Oppervlak |
| Standaard | DIN 17611 | Blank (NQ) |
| Geanodiseerd E6Ev1 zilver | DIN 17611 | Optioneel |
| Geanodiseerd E6Ev6 zwart | DIN 17611 | Optioneel |
| Normalisatie |
| Toleranties | EN 12020-2 |
| REACH | JA |
| ROHS / ROHS 2 | JA |
| Dodd Frank | JA |
| Mechanische eigenschappen |
| Aanduiding | EN 573-3 | EN-AW 6063 |
| Voorwaarde | EN 515 | T66 |
| Rp0,2 | [N/mm2] | >= 200 |
| Rm | [N/mm2] | >= 245 |
| A | [%] | >= 8 |
| A 50 | [%] | >= 6 |
| Hardheid | [HB] | >= 80 |
Modulhöhe | Schraube DIN912 mit Gewinde bis zum Schaft | ||
| Abmessung A | Schiene mit Kanal für Nutensteine | Sicherungsscheibe / Federring [nur Nutensteinkanal] | Schiene mit Kanal für 4-kant Mutter |
| 40,5 mm | M8 x 45 | X | M8 x 45 |
| Die optimale Klemmenhöhe ist etwas geringer als die Modulrahmenhöhe. Dadurch ergeben sich nur minimale thermische Wechselbeanspruchungen, die durch unterschiedliche Ausdehnungskoeffizienten der Schraube und des Modulrahmens entstehen. Grundsätzlich ist bei den Klemmverbindungen eine Schraubensicherung vorzusehen. Es ist stets sicherzustellen, dass das Gewinde des Nutensteins / der Mutter vollständig genutzt wird – ggf. durch Wahl entsprechender Distanz- oder Sicherungsscheiben. Bei Verwendung Clips-Halter NNS® 93 muss die Schraube bis zum Grund des Profilkanals reichen. |
No Name Solar® – een merk van mejo Metall Josten GmbH & Co. KG
Extra informatie
| Productgroep | |
|---|---|
| NNS® Accessoires | Endklemme |
