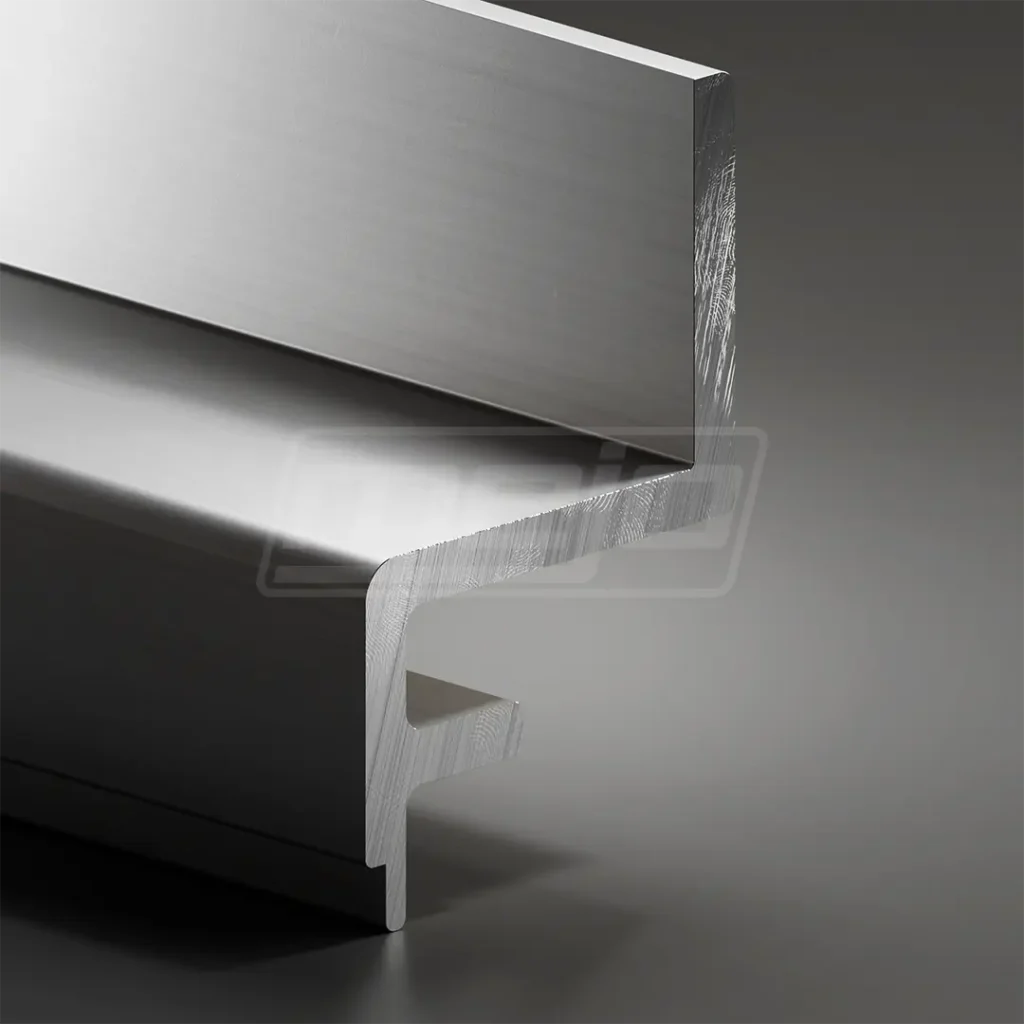

Scheibeneinfassleiste Nut 8 SEL1816 Alu
ISP8-SEL1816
27,5×18 mm
EN-AW 6063 T66
ISB Systeem
Kompatibel zu item 0.0.493.53
Scheibeneinfassleiste Nut 8 SEL1816 Alu zur Aufnahme von Scheiben und Platten
Die Scheibeneinfassleiste Nut 8 SEL1816 Alu ist ein eloxiertes Aluminiumprofil zur Aufnahme von Flächenelementen in Profilrahmen mit Nut 8. Sie eignet sich besonders zur Befestigung von Scheiben und Platten aus Acrylglas, PET-G, Polycarbonat oder vergleichbaren Materialien.
Die Leiste wird in die Profilnut eingesetzt und hält das Flächenelement zusammen mit der passenden Kunststoffleiste im Rahmen. So können Schutzhauben, Einhausungen, Türen, Trennwände oder Rahmenkonstruktionen mit eingesetzten Flächenelementen sauber aufgebaut werden.
Die Scheibeneinfassleiste ist kompatibel zu item 0.0.493.53 und kann im passenden ISP-/item-kompatiblen Nut-8-Umfeld eingesetzt werden – ohne Systemzwang.
Passende Kunststoffleisten für verschiedene Scheibenstärken sind separat erhältlich. So erhalten Sie Scheibeneinfassleiste und passende Einfasskomponenten für Ihre Rahmenkonstruktion direkt aus einer Hand.
Die Möglichkeiten der mechanischen Bearbeitung reichen bei uns von Bohren, CNC-Fräsen, Sägen, Gewindeschneiden, Ausklinken, Fixlängen, Stanzen, Entgraten, Trowalisieren, Biegen, Kerben, Schleifen, Bürsten, Polieren, Folieren bis hin zu Sonderverpackungen und wärmegedämmten Profilen.
| Aanduiding |
| Systeem | ISB |
| Groef | 8 |
| Raster | 40 |

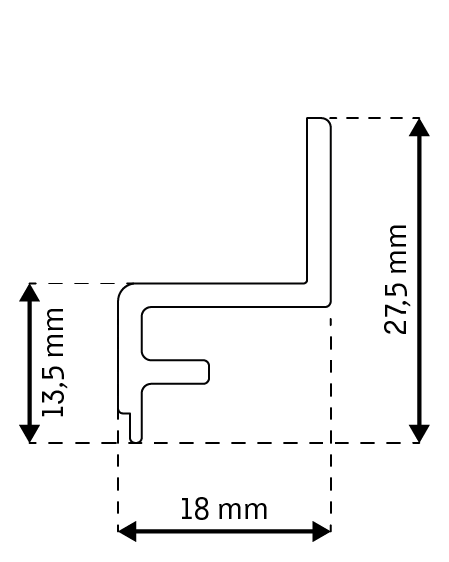

| Dimensie | 27,5×18 mm |
| Uitvoering | licht |
| Voorspanning | – |
| Nutmaß | – |
| Kernboren | – |
| Bruikbare lengte | 6000/6030 -0+10 mm |
| Oppervlak |
| Geanodiseerd | E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz |
| Contactpunten | Standaard of verwijderd |
| ESD (blank, zonder anodisering) | Optioneel |
| Normalisatie |
| Toleranties | EN 12020-2 |
| REACH | JA |
| ROHS / ROHS 2 | JA |
| Dodd Frank | JA |
| Mechanische eigenschappen |
| Aanduiding | EN 573-3 | EN-AW 6063 |
| Voorwaarde | EN 515 | T66 |
| Rp0,2 | [N/mm2] | >= 200 |
| Rm | [N/mm2] | >= 245 |
| A | [%] | >= 8 |
| A 50 | [%] | >= 6 |
| Hardheid | [HB] | >= 80 |
| Gebiedsberekening |
| Fläche | [mm2] | 95,40 | |
| Umfang Außenkontur | mm | 99,00 | |
| Zwaartepunt | X | [mm] | 8,80 |
| Y | [mm] | 12,70 | |
| Traagheidsmoment | |||
| 2e graad horizontaal | IX | [mm4] | 3686,00 |
| 2e graad verticaal | IY | [mm4] | 4258,00 |
| Weerstandsmoment | WX max | [mm3] | 289,90 |
| WX min | [mm3] | 249,40 | |
| WY max | [mm3] | 481,50 | |
| WY min | [mm3] | 465,10 | |
| Nominaal gewicht (ca. +/–) | KG | [kg/m] | 0,259 |
No Name Konstruktion® – Eine Marke der mejo Metall Josten GmbH & Co. KG
Extra informatie
| NNK® machinebouwprofielen | |
|---|---|
| NNK® serie | |
| Productgroep | |
| NNK® versie | |
| NNK® groef | |
| NNK® Raster | |
| Compabiliteit | |
| NNK® Profilart | Spezialprofil |
