Profil Nut 5 20×20 2N90A leicht
ISP5-L23A
20×20 mm 2N-90°
EN-AW 6063 T66
ISP System
Kompatibel zu item 0.0.464.01

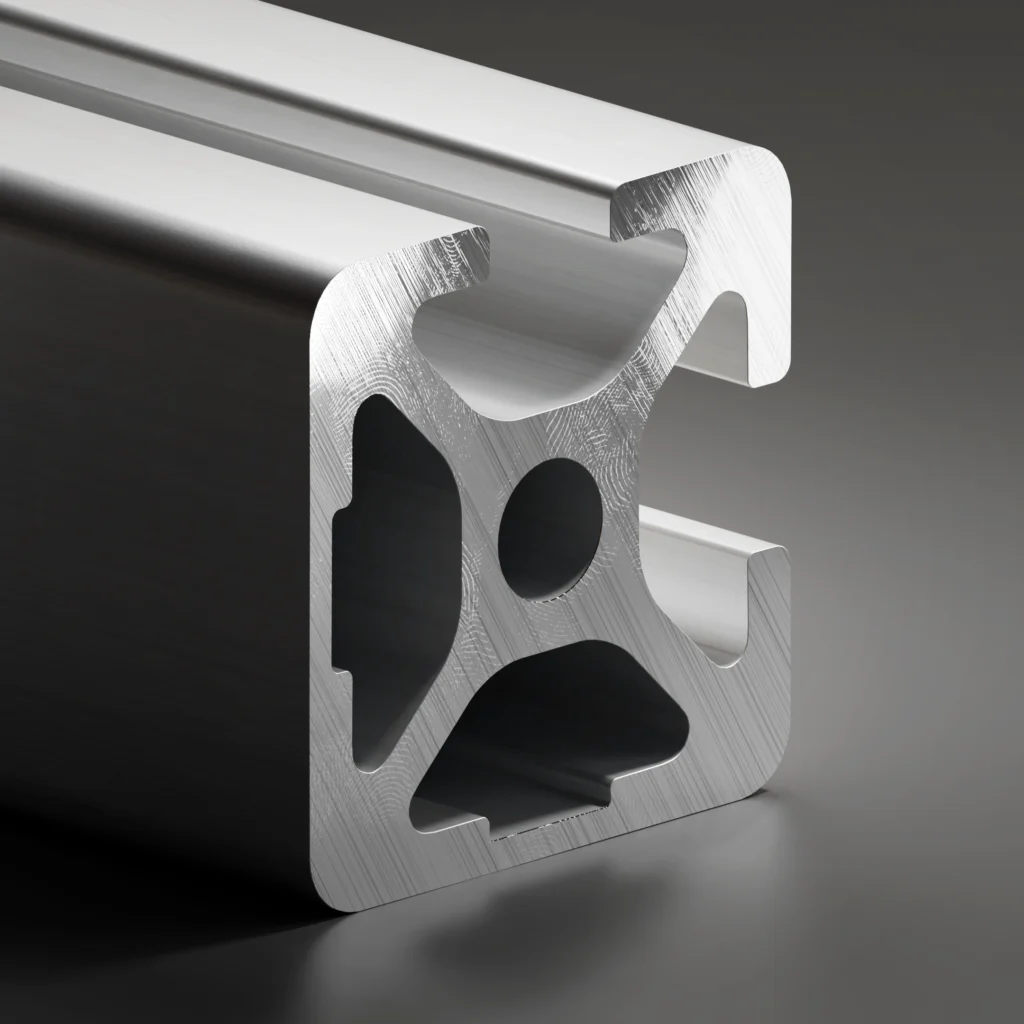

Aluminiumprofil Nut 5 20×20 2N90A leicht für kompakte modulare Konstruktionen
Das Aluminiumprofil Nut 5 20×20 2N90A leicht ist ein kompaktes, eloxiertes ISP-Systemprofil für kleine und leichte Konstruktionen. Es eignet sich besonders für leichte Rahmen, Schutzgehäuse, Vorrichtungen, 3D-Druck-Aufbauten, technische Halterungen und modulare Anwendungen mit geringem Platzbedarf.
Das Profil ist kompatibel zu item 0.0.464.01 und kann in passenden Nut-5-Konstruktionen eingesetzt werden. Damit eignet es sich sowohl für bestehende Konstruktionen als auch für neue, kosteneffiziente Aufbauten ohne Systemzwang.
Passende Zubehörteile wie Nutensteine, Winkel, Verbinder, Abdeckungen und Endkappen sind separat erhältlich. So erhalten Sie Profil und Zubehör für Ihre Konstruktion direkt aus einer Hand.
| Bezeichung |
| System | ISP-Profil |
| Nut | 5 |
| Raster | 20 |
| Abmessung | 20×20 mm |
| Ausführung | leicht |
| Vorspannung | 0,2 mm + 0,1/-0,15 |
| Nutmaß | 5,0 + 0,3 mm |
| Kernbohrung | 4,3 +/- 0,1 mm |
| Nutzlänge | 6000/6030 -0+10 mm |
| Oberfläche |
| Eloxal | E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz |
| Kontaktierung | Standard oder entfernt |
| ESD (pressblank, ohne Eloxal) | optional |
| Normierung |
| Toleranzen | EN 12020-2 |
| REACH | JA |
| ROHS / ROHS 2 | JA |
| Dodd Frank | JA |
| Mechanische Eigenschaften |
| Bezeichnung | EN 573-3 | EN-AW 6063 |
| Zustand | EN 515 | T66 |
| Rp0,2 | [N/mm2] | >= 200 |
| Rm | [N/mm2] | >= 245 |
| A | [%] | >= 8 |
| A 50 | [%] | >= 6 |
| Härte | [HB] | >= 80 |
| Flächenberechnung |
| Fläche | [mm2] | 193,90 | |
| Umfang Außenkontur | mm | 116,10 | |
| Schwerpunkt | X | [mm] | 9,74 |
| Y | [mm] | 9,74 | |
| Flächenträgheitsmoment | |||
| 2. Grad horizontal | IX | [mm4] | 7981,00 |
| 2. Grad vertikal | IY | [mm4] | 7981,00 |
| Widerstandsmoment | WX max | [mm3] | 819,40 |
| WX min | [mm3] | 777,80 | |
| WY max | [mm3] | 819,40 | |
| WY min | [mm3] | 777,80 | |
| Nominal – Gewicht (ca. +-) | KG | [kg/m] | 0,562 |
No Name Konstruktion® – Eine Marke der mejo Metall Josten GmbH & Co. KG
Zusätzliche Informationen
| NNK® Maschinenbauprofile | |
|---|---|
| NNK® Baureihe | |
| Produktgruppen | |
| NNK® Ausführung | |
| NNK® Nut | |
| NNK® Raster | |
| Kompatibilität | |
| NNK® geschlossene Nut | 2N geschlossen |
