Profil Nut 8 80×80 leicht
Kompatibel zu item 0.0.265.80.
Passendes Zubehör, Zuschnitt und Profilbearbeitung aus einer Hand.

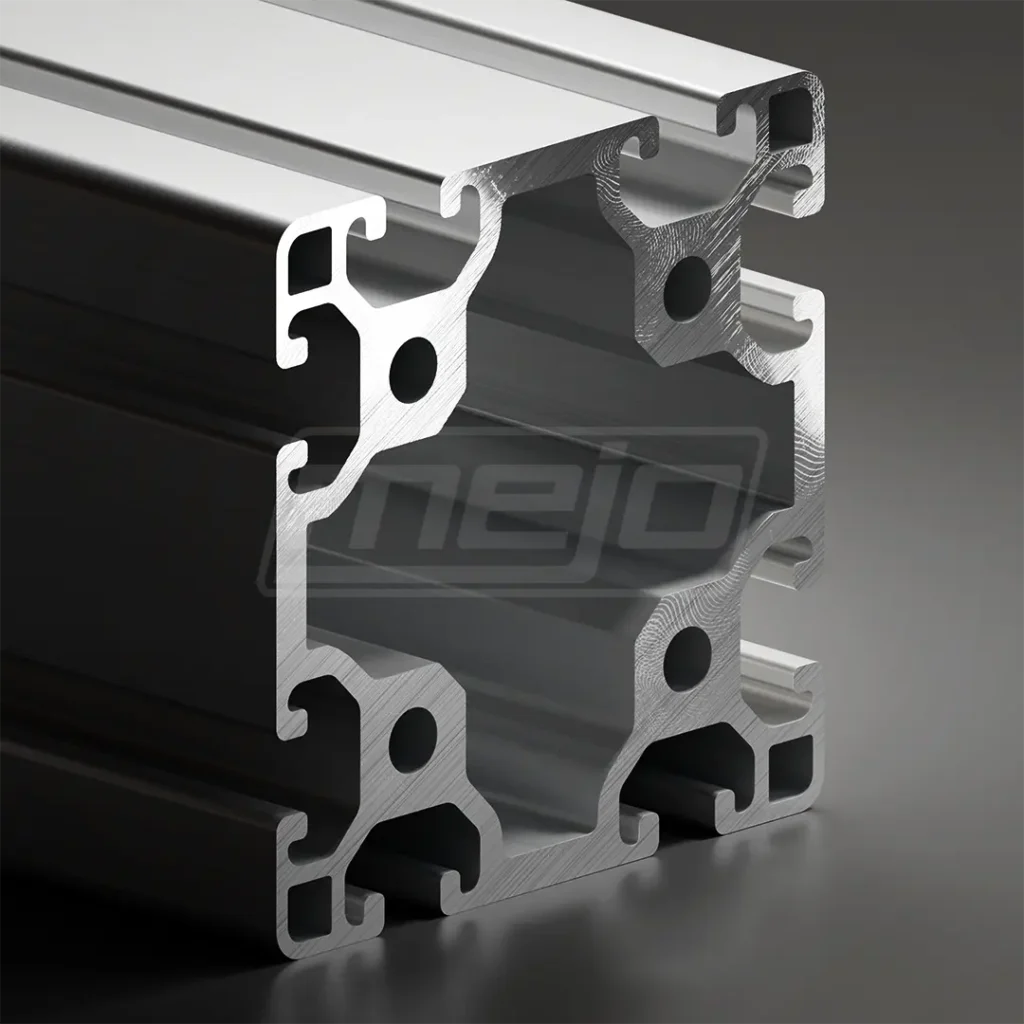

Aluprofil Nut 8 80×80 leicht für stabile Rahmen und Grundkonstruktionen
Das Aluminiumprofil Nut 8 80×80 leicht ist ein eloxiertes ISP-Systemprofil im 40er Raster für stabile und gewichtsoptimierte Konstruktionen. Durch den quadratischen 80×80-Querschnitt eignet es sich besonders als Stütze, Eckprofil oder tragendes Rahmenelement in Maschinenrahmen, Grundgestellen, Schutzverkleidungen, Arbeitsplatzsystemen und größeren technischen Aufbauten.
Die acht offenen Nuten 8 ermöglichen die flexible Befestigung von Streben, Flächenelementen, Anbauteilen und passendem Zubehör an allen vier Profilseiten. Die leichte Ausführung bietet einen großen, in beide Richtungen stabilen Profilquerschnitt bei reduziertem Eigengewicht gegenüber der Standardausführung.
Das Profil ist kompatibel zu item 0.0.265.80 und kann im passenden ISP-/item-kompatiblen Nut-8-Umfeld eingesetzt werden – ohne Systemzwang.
Passende Nut-8-Profile und weiteres Zubehör sind separat erhältlich. So erhalten Sie Profile, Abdeckprofile und passende Komponenten für Ihre Konstruktion direkt aus einer Hand.
Die Möglichkeiten der mechanischen Bearbeitung reichen bei uns von Bohren, CNC-Fräsen, Sägen, Gewindeschneiden, Ausklinken, Fixlängen, Stanzen, Entgraten, Trowalisieren, Biegen, Kerben, Schleifen, Bürsten, Polieren, Folieren bis hin zu Sonderverpackungen und wärmegedämmten Profilen.
| Bezeichung |
| System | ISP |
| Nut | 8 |
| Raster | 40 |

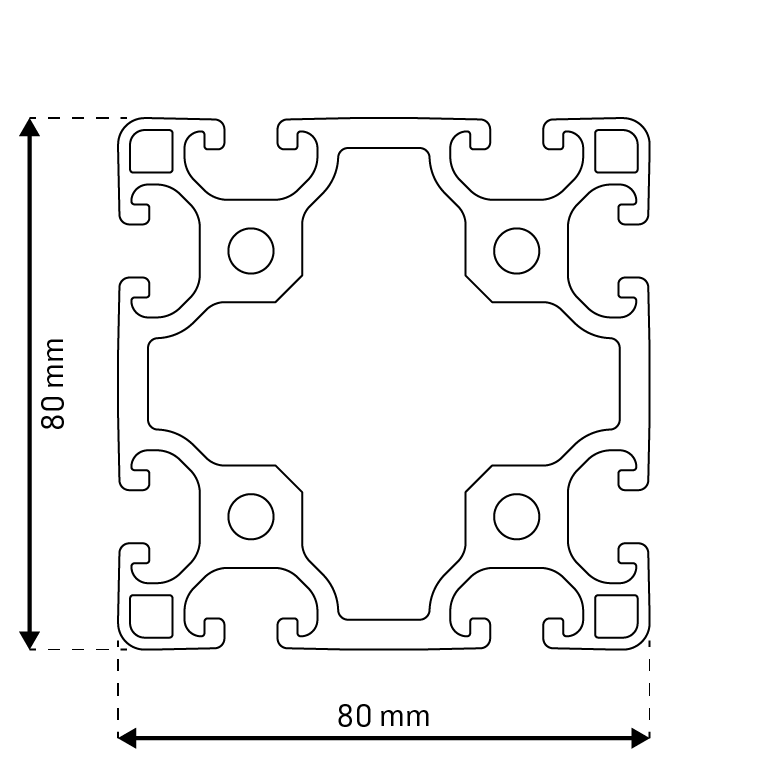

| Abmessung | 80×80 mm |
| Ausführung | leicht |
| Vorspannung | 0,2 mm +0,1/-0,15 |
| Nutmaß | 8,0 + 0,4 mm |
| Kernbohrung | 6,8 – 0,2 mm |
| Nutzlänge | 6000/6030 -0+10 mm |
| Oberfläche |
| Eloxal | E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz |
| Kontaktierung | Standard oder entfernt |
| ESD (pressblank, ohne Eloxal) | optional |
| Normierung |
| Toleranzen | EN 12020-2 |
| REACH | JA |
| ROHS / ROHS 2 | JA |
| Dodd Frank | JA |
| Mechanische Eigenschaften |
| Bezeichnung | EN 573-3 | EN-AW 6063 |
| Zustand | EN 515 | T66 |
| Rp0,2 | [N/mm2] | >= 200 |
| Rm | [N/mm2] | >= 245 |
| A | [%] | >= 8 |
| A 50 | [%] | >= 6 |
| Härte | [HB] | >= 80 |
| Flächenberechnung |
| Fläche | [mm2] | 1983,30 | |
| Umfang Außenkontur | mm | 695,60 | |
| Schwerpunkt | X | [mm] | 40,00 |
| Y | [mm] | 40,00 | |
| Flächenträgheitsmoment | |||
| 2. Grad horizontal | IX | [mm4] | 1353229,00 |
| 2. Grad vertikal | IY | [mm4] | 1353229,00 |
| Widerstandsmoment | WX max | [mm3] | 33830,70 |
| WX min | [mm3] | 33830,70 | |
| WY max | [mm3] | 33830,70 | |
| WY min | [mm3] | 33830,70 | |
| Nominal – Gewicht (ca. +-) | KG | [kg/m] | 5,375 |
