Profil Nut 8 90×45 ultraleicht
Passendes Zubehör, Zuschnitt und Profilbearbeitung aus einer Hand.

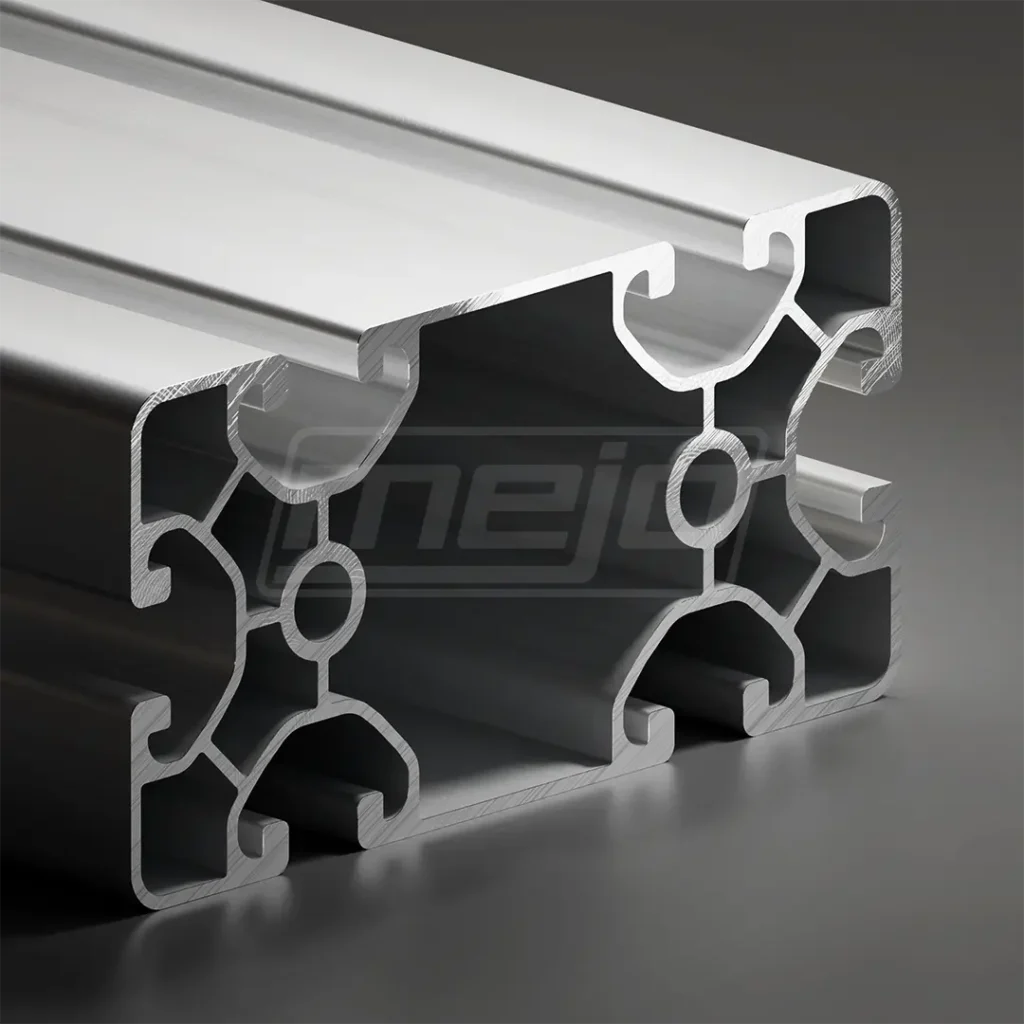

Aluprofil Nut 8 90×45 ultraleicht für gewichtssparende Konstruktionen
Das Aluminiumprofil Nut 8 90×45 ultraleicht ist ein eloxiertes ISP-Systemprofil für besonders leichte, modulare Konstruktionen. Es eignet sich besonders für leichte Rahmen, Schutzrahmen, Einhausungen, mobile Aufbauten, Arbeitsplatzsysteme und technische Konstruktionen, bei denen die Nut-8-Kompatibilität und eine reduzierte Profilmasse im Vordergrund stehen.
Die ultraleichte Ausführung ist eine passende Wahl, wenn die Außenabmessung 80×80 und das item-kompatible Nut-8-Umfeld benötigt werden, die Konstruktion aber möglichst gewichtsarm bleiben soll. Typische Anwendungen sind leichte Abdeckungen, bewegliche Elemente, mobile Gestelle, ergonomische Aufbauten oder Konstruktionen mit geringerer mechanischer Belastung.
Das Profil kann mit passenden ISP-Nut-8-Komponenten im item-kompatiblen Systemumfeld eingesetzt werden. Damit eignet es sich für neue, kosteneffiziente Aufbauten, Erweiterungen oder Umbauten ohne Systemzwang.
Passende Zubehörteile wie Nutensteine, Winkel, Verbinder und Abdeckungen sind separat erhältlich. So erhalten Sie Profil und Zubehör für Ihre Konstruktion direkt aus einer Hand.
Die Möglichkeiten der mechanischen Bearbeitung reichen bei uns von Bohren, CNC-Fräsen, Sägen, Gewindeschneiden, Ausklinken, Fixlängen, Stanzen, Entgraten, Trowalisieren, Biegen, Kerben, Schleifen, Bürsten, Polieren, Folieren bis hin zu Sonderverpackungen und wärmegedämmten Profilen.
| Bezeichung |
| System | ISP |
| Nut | 8 |
| Raster | 45 |

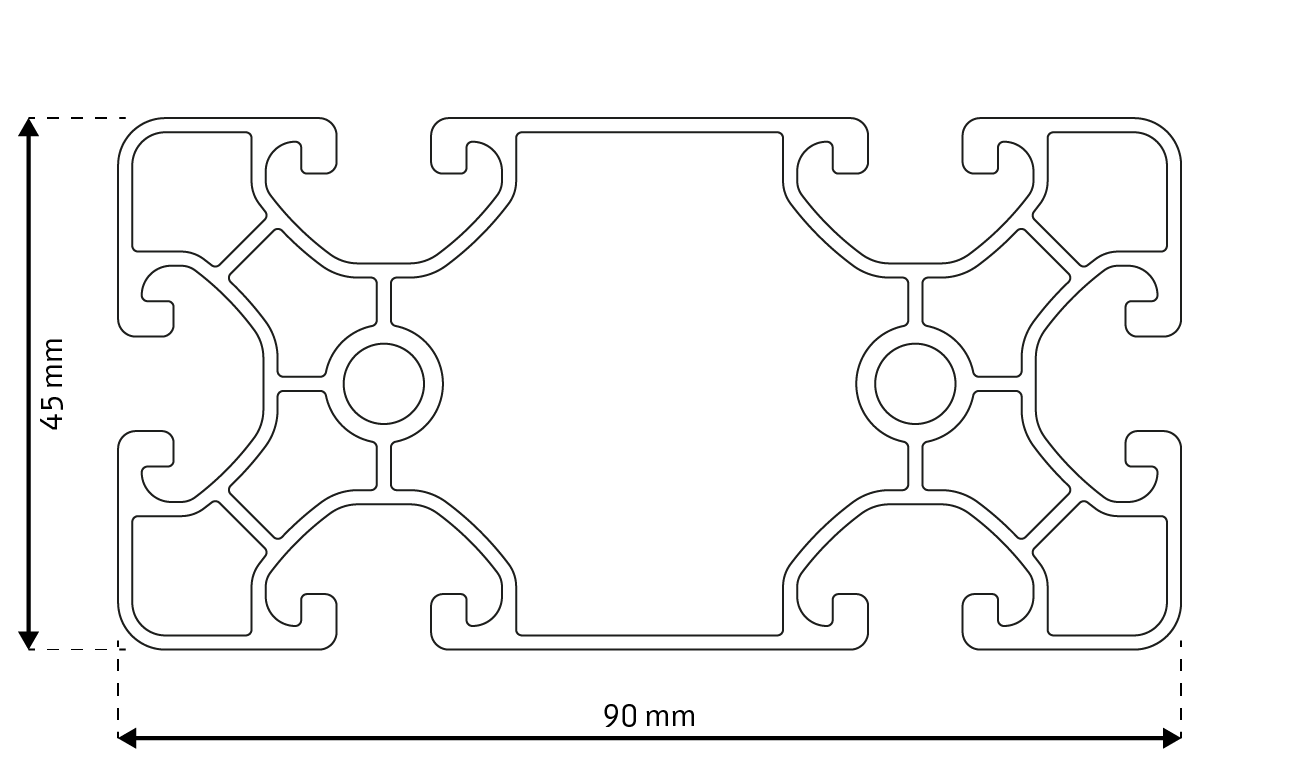

| Abmessung | 90×45 mm |
| Ausführung | ultra-leicht |
| Vorspannung | 0,2 mm + 0,1/-0,15 |
| Nutmaß | 8,0 + 0,4 mm |
| Kernbohrung | 6,8 – 0,2 mm |
| Nutzlänge | 6000/6030 -0+10 mm |
| Oberfläche |
| Eloxal | E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz |
| Kontaktierung | Standard oder entfernt |
| ESD (pressblank, ohne Eloxal) | optional |
| Normierung |
| Toleranzen | EN 12020-2 |
| REACH | JA |
| ROHS / ROHS 2 | JA |
| Dodd Frank | JA |
| Mechanische Eigenschaften |
| Bezeichnung | EN 573-3 | EN-AW 6063 |
| Zustand | EN 515 | T66 |
| Rp0,2 | [N/mm2] | >= 200 |
| Rm | [N/mm2] | >= 245 |
| A | [%] | >= 8 |
| A 50 | [%] | >= 6 |
| Härte | [HB] | >= 80 |
| Flächenberechnung |
| Fläche | [mm2] | 824,10 | |
| Umfang Außenkontur | mm | 542,50 | |
| Schwerpunkt | X | [mm] | 45,00 |
| Y | [mm] | 22,50 | |
| Flächenträgheitsmoment | |||
| 2. Grad horizontal | IX | [mm4] | 189049,00 |
| 2. Grad vertikal | IY | [mm4] | 746605,00 |
| Widerstandsmoment | WX max | [mm3] | 8402,40 |
| WX min | [mm3] | 8401,90 | |
| WY max | [mm3] | 16591,80 | |
| WY min | [mm3] | 16590,70 | |
| Nominal – Gewicht (ca. +-) | KG | [kg/m] | 2,233 |
