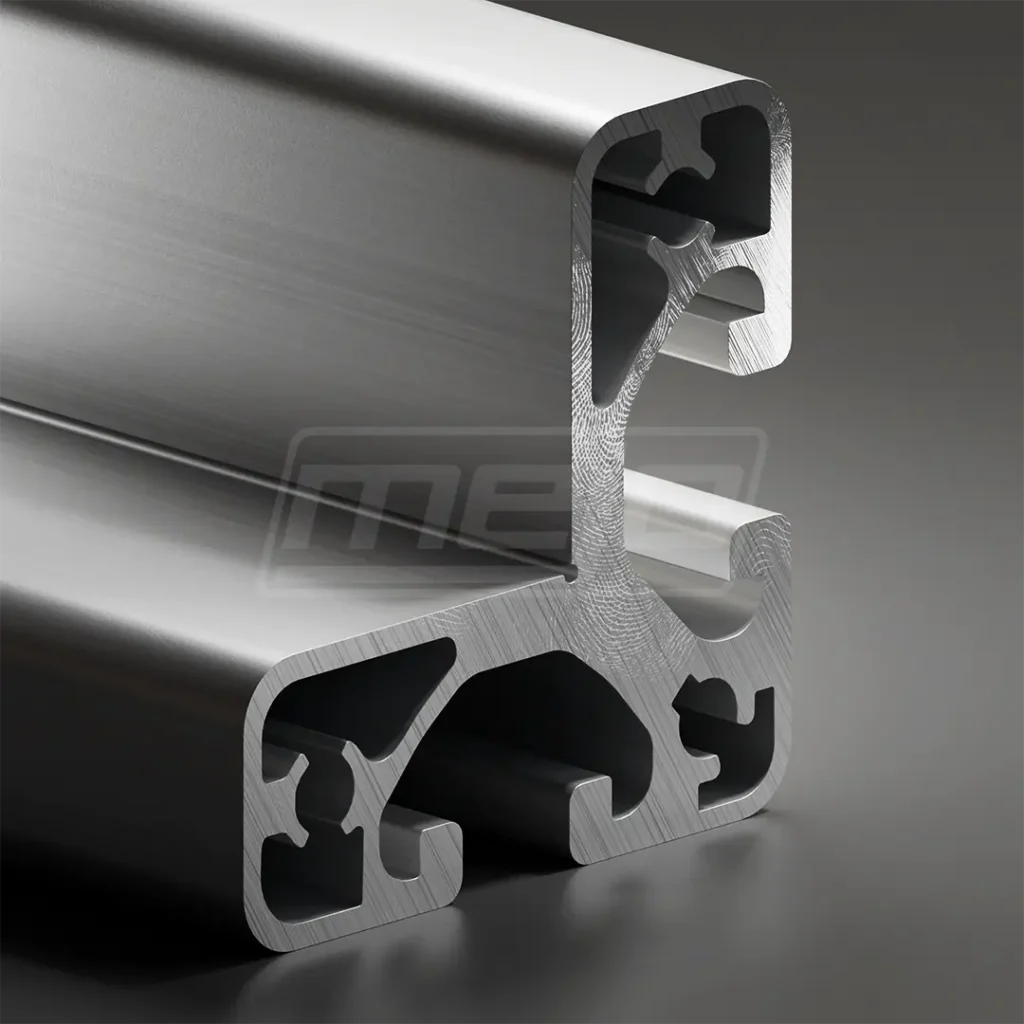

Profil Nut 8 W40x40 ultraleicht
ISP8-UL44
40×40 mm
EN-AW 6063 T66
ISP System
Kompatibel zu item 7.0.001.10
Aluprofil Nut 8 W40x40 ultraleicht für Auflagen, Führungen und Winkelkonstruktionen
Das Aluminiumprofil Nut 8 W40x40 ultraleicht ist ein eloxiertes ISP-Winkelprofil im item-kompatiblen Nut-8-Umfeld. Durch seine spezielle Winkelgeometrie eignet es sich besonders für Auflagen, Führungen, Anschläge, Kantenabschlüsse und winkelige Konstruktionen, bei denen eine definierte Anlage- oder Führungsfläche benötigt wird.
Die Winkel-Form bietet eine große nutzbare Auflagefläche, ohne den Bauraum und das Gewicht eines vollflächigen Vierkantprofils zu benötigen. Damit ist das Profil besonders geeignet, wenn eine leichte, platzsparende Auflage- oder Führungslösung in einer modularen Nut-8-Konstruktion umgesetzt werden soll.
Das Profil ist kompatibel zu item 7.0.001.10 und kann im passenden ISP-/item-kompatiblen Nut-8-Systemumfeld eingesetzt werden – ohne Systemzwang.
Passende Komponenten wie Nut-8-Befestigungselemente und weiteres Zubehör sind separat erhältlich. So erhalten Sie Profil und passende Komponenten für Ihre Konstruktion direkt aus einer Hand.
Die Möglichkeiten der mechanischen Bearbeitung reichen bei uns von Bohren, CNC-Fräsen, Sägen, Gewindeschneiden, Ausklinken, Fixlängen, Stanzen, Entgraten, Trowalisieren, Biegen, Kerben, Schleifen, Bürsten, Polieren, Folieren bis hin zu Sonderverpackungen und wärmegedämmten Profilen.
| Bezeichung |
| System | ISP |
| Nut | 8 |
| Raster | 40 |

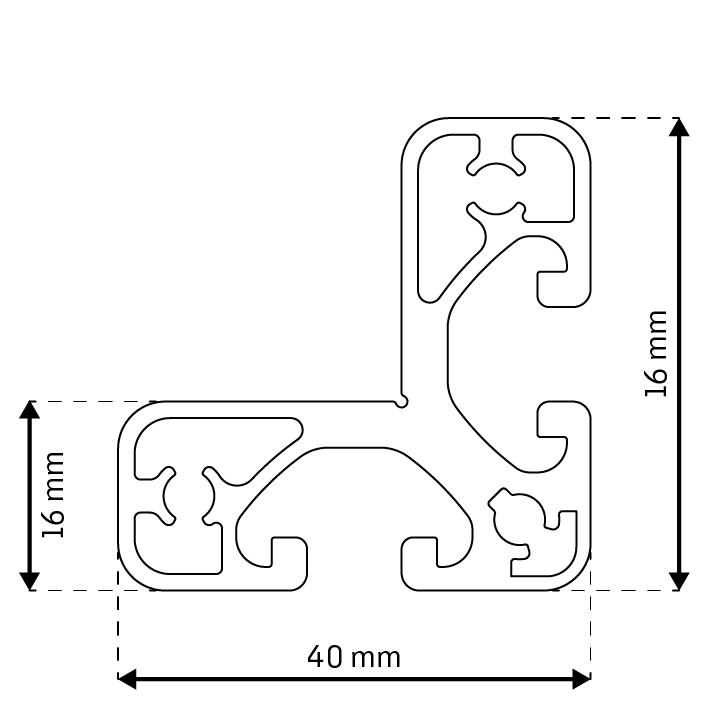

| Abmessung | 40×40 mm |
| Ausführung | ultra-leicht |
| Vorspannung | 0,2 mm + 0,1/-0,15 |
| Nutmaß | 8,0 + 0,4 mm |
| Kernbohrung | – |
| Nutzlänge | 6000/6030 -0+10 mm |
| Oberfläche |
| Eloxal | E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz |
| Kontaktierung | Standard oder entfernt |
| ESD (pressblank, ohne Eloxal) | optional |
| Normierung |
| Toleranzen | EN 12020-2 |
| REACH | JA |
| ROHS / ROHS 2 | JA |
| Dodd Frank | JA |
| Mechanische Eigenschaften |
| Bezeichnung | EN 573-3 | EN-AW 6063 |
| Zustand | EN 515 | T66 |
| Rp0,2 | [N/mm2] | >= 200 |
| Rm | [N/mm2] | >= 245 |
| A | [%] | >= 8 |
| A 50 | [%] | >= 6 |
| Härte | [HB] | >= 80 |
| Flächenberechnung |
| Fläche | [mm2] | 428,30 | |
| Umfang Außenkontur | mm | 244,60 | |
| Schwerpunkt | X | [mm] | 15,30 |
| Y | [mm] | 15,30 | |
| Flächenträgheitsmoment | |||
| 2. Grad horizontal | IX | [mm4] | 55401,00 |
| 2. Grad vertikal | IY | [mm4] | 55401,00 |
| Widerstandsmoment | WX max | [mm3] | 3620,50 |
| WX min | [mm3] | 2243,10 | |
| WY max | [mm3] | 3620,50 | |
| WY min | [mm3] | 2243,10 | |
| Nominal – Gewicht (ca. +-) | KG | [kg/m] | 1,161 |
